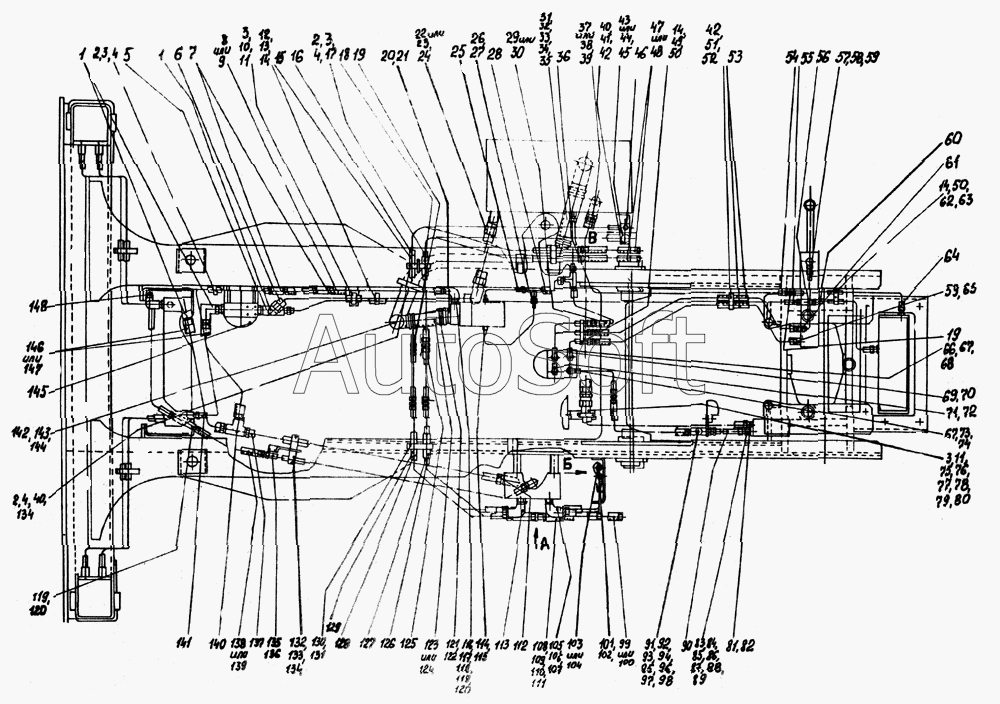

Каталог запасных частей к технике: Атек-999Е (2006). Гидроразводка шасси
1
1
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
41
42
42
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
53
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
106
107
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Штуцер угловой в сборе | |
| 2 | 0***4 | Хомут | |
| 3 | M***0 | Болт | |
| 4 | 1***7 | Шайба | |
| 5 | 0***0 | Гидроклапан обратный | |
| 6 | 7***0 | Труба | |
| 7 | 7***0 | Гидроклапан обратный | |
| 8 | 5***0 | Рукав Н-12-450-00.00-С | |
| 9 | 6***0 | Рукав Н-12-450-00.00-Э | |
| 10 | 1***9 | Хомут | |
| 11 | 1***0 | Шайба | |
| 12 | 0***7 | Хомут | |
| 13 | M***0 | Болт | |
| 14 | 8***0 | Шайба | |
| 15 | 7***0 | Труба | |
| 16 | 9***5 | Труба | |
| 17 | 9***6 | Труба | |
| 18 | 7***1 | Труба | |
| 19 | 1***6 | Штуцер | |
| 19 | 1***6 | Штуцер | |
| 20 | 6***5 | Штуцер | |
| 21 | 3***7 | Прокладка | |
| 22 | 5***0 | Рукав К-25-430-00.00-С | |
| 23 | 6***0 | Рукав К-25-430-00.00-Э | |
| 24 | 1***7 | Угольник проходной | |
| 25 | 7***1 | Труба | |
| 26 | 7***0 | Труба | |
| 27 | 7***6 | Тройник | |
| 28 | 7***7 | Тройник | |
| 29 | 5***3 | Рукав Н-12-850-00.00-С | |
| 30 | 6***3 | Рукав Н-12-850-00.00-Э | |
| 31 | 7***6 | Рукав,L=260mm | |
| 32 | 0***7 | Хомут | |
| 33 | M***0 | Болт | |
| 34 | М***0 | Гайка | |
| 35 | 6***0 | Шайба | |
| 36 | 9***0 | Труба | |
| 37 | 5***2 | Рукав Н-20-850-00.00-С | |
| 38 | 6***2 | Рукав Н-20-850-00.00-Э | |
| 39 | 3***3 | Штуцер | |
| 40 | 7***7 | Хомут | |
| 40 | 7***7 | Хомут | |
| 41 | M***0 | Болт | |
| 41 | M***0 | Болт | |
| 42 | 1***7 | Шайба | |
| 42 | 1***7 | Шайба | |
| 43 | 6***7 | Рукав Н-16-800-00.00-Э | |
| 44 | 7***9 | Рукав Н-16-800-00.00-С | |
| 45 | 1***3 | Штуцер | |
| 46 | 5***2 | Рукав H-12-800-00.00-C | |
| 47 | 5***1 | Рукав Н-12-550-00.00-С | |
| 48 | 6***1 | Рукав Н-12-550-00.00-Э | |
| 49 | 7***8 | Хомут | |
| 50 | M***0 | Болт | |
| 51 | 1***9 | Хомут | |
| 51 | 1***9 | Хомут | |
| 52 | M***0 | Болт | |
| 52 | М***0 | Болт | |
| 53 | 5***3 | Рукав Н-12-1300-00.00-С | |
| 53 | 5***3 | Рукав Н-12-1300-00.00-С | |
| 54 | 7***1 | Труба | |
| 55 | 7***0 | Труба | |
| 56 | 6***0 | Гидроклапан обратный | |
| 57 | 7***5 | Труба | |
| 58 | 1***7 | Штуцер | |
| 59 | 0***3 | Кольцо | |
| 60 | 6***5 | Труба | |
| 61 | 1***5 | Штуцер | |
| 62 | 2***8 | Хомут | |
| 63 | 2***9 | Хомут | |
| 64 | 6***4 | Труба | |
| 65 | 1***1 | Штуцер | |
| 66 | 7***4 | Труба | |
| 67 | 2***1 | Штуцер | |
| 68 | 1***5 | Прокладка | |
| 69 | 7***3 | Труба | |
| 70 | 7***1 | Штуцер | |
| 71 | 7***2 | Труба | |
| 72 | 7***1 | Штуцер | |
| 73 | 7***1 | Труба | |
| 74 | 1***9 | Штуцер угловой | |
| 75 | 6***0 | Труба | |
| 76 | 4***2 | Хомут | |
| 77 | 7***2 | Кронштейн | |
| 78 | M***0 | Болт | |
| 79 | M***0 | Гайка | |
| 80 | 1***0 | Шайба | |
| 81 | 2***3 | Фланец | |
| 82 | 0***3 | Кольцо | |
| 83 | 2***4 | Фланец | |
| 84 | 2***5 | Штуцер | |
| 85 | 5***1 | Кольцо | |
| 86 | 5***2 | Гайка | |
| 87 | M***0 | Болт | |
| 88 | 0***3 | Кольцо | |
| 89 | 0***3 | Кольцо | |
| 90 | 6***9 | Труба | |
| 91 | 2***0 | Тройник | |
| 92 | 1***3 | Пробка | |
| 93 | 1***3 | Гайка | |
| 94 | 6***9 | Кронштейн | |
| 95 | 0***3 | Кольцо | |
| 96 | M***0 | Болт | |
| 97 | М***0 | Гайка | |
| 98 | 1***0 | Шайба | |
| 99 | 5***1 | Рукав Н-12-700-00.00-С | |
| 100 | 6***0 | Рукав Н-12-700-00.00-Э | |
| 101 | M***0 | Болт | |
| 102 | М***0 | Гайка | |
| 103 | 6***8 | Рукав Н-16-1250-00.00-Э | |
| 104 | 7***6 | Рукав Н-16-1250-00.00-С | |
| 105 | 6***1 | Штуцер | |
| 106 | 1***6 | Кольцо | |
| 106 | 1***6 | Кольцо | |
| 107 | 1***7 | Гайка | |
| 107 | 1***7 | Гайка | |
| 108 | 2***9 | Штуцер | |
| 109 | 2***4 | Кольцо | |
| 110 | 2***0 | Гайка накидная | |
| 111 | 9***1 | Тройник | |
| 112 | 1***4 | Штуцер | |
| 113 | 1***7 | Штуцер | |
| 114 | 7***2 | Штуцер | |
| 115 | 1***7 | Прокладка | |
| 116 | 7***1 | Штуцер | |
| 117 | 2***7 | Прокладка | |
| 118 | 1***1 | Штуцер угловой | |
| 119 | 1***3 | Кольцо | |
| 120 | 1***6 | Гайка накидная | |
| 121 | 7***6 | Рукав L=170mm | |
| 122 | 1***3 | Хомут | |
| 123 | 7***6 | Рукав, L=230mm | |
| 124 | 7***6 | Рукав, L=200мм | |
| 125 | 0***2 | Штуцер | |
| 126 | 7***0 | Труба | |
| 127 | 9***4 | Труба | |
| 128 | 9***3 | Труба | |
| 129 | 7***9 | Труба | |
| 130 | 9***6 | Проставка | |
| 131 | M***0 | Болт | |
| 132 | 9***2 | Кронштейн | |
| 133 | 9***3 | Хомут | |
| 134 | M***0 | Болт | |
| 135 | 9***7 | Штуцер | |
| 136 | 9***0 | Труба | |
| 137 | 9***0 | Труба | |
| 138 | 5***0 | Рукав Н-20-450-00.00-С | |
| 139 | 6***0 | Рукав Н-20-450-00.00-Э | |
| 140 | 0***9 | Тройник | |
| 141 | 9***7 | Труба | |
| 142 | 7***0 | Коллектор | |
| 143 | 1***7 | Хомут | |
| 144 | 7***4 | Хомут | |
| 145 | 6***0 | Фильтр | |
| 146 | 5***5 | Рукав К-25-680-00.00-С | |
| 147 | 6***5 | Рукав К-25-680-00.00-Э | |
| 148 | 9***8 | Труба |
