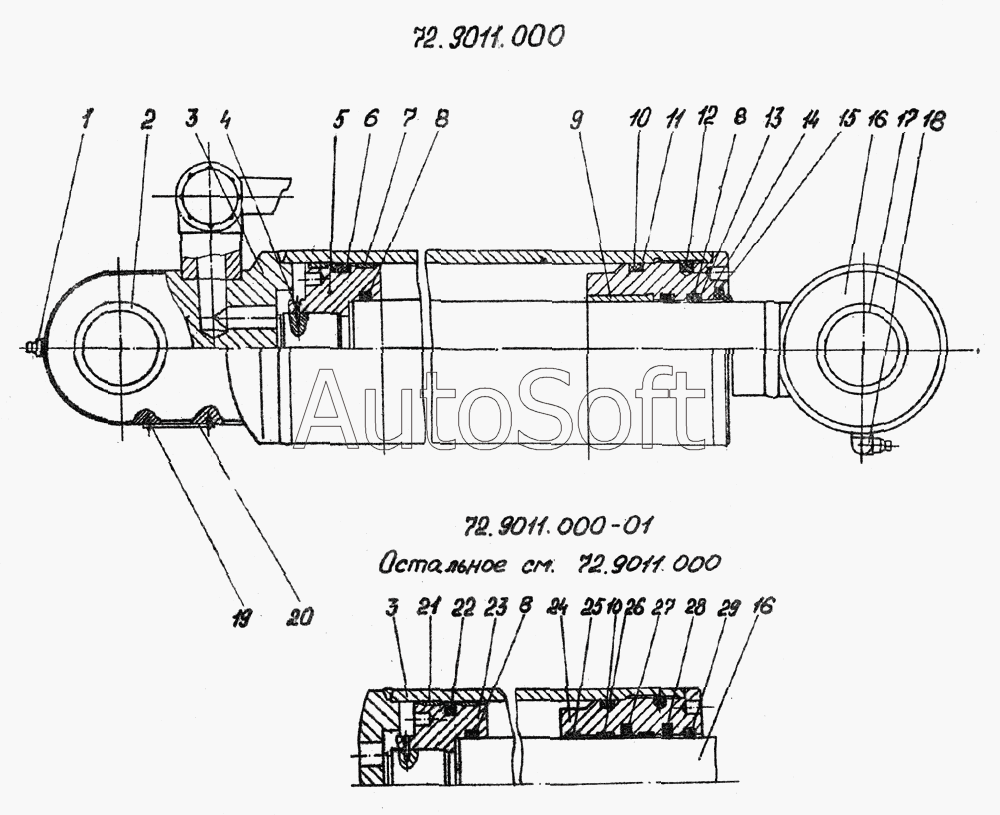

Каталог запасных частей к технике: Атек-999Е (2006). Гидроцилиндр
1
2
3
3
4
5
6
7
8
8
8
8
9
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
72.9011.000-01
72.9011.000
72.9011.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 72.9011.000 | 7***0 | Гидроцилиндр | |
| 72.9011.000-01 | 7***1 | Гидроцилиндр | |
| 1 | 1***4 | Масленка | |
| 2 | 1***5 | Втулка | |
| 3 | 7***0 | Гильза | |
| 4 | 0***6 | Кольцо | |
| 5 | 0***1 | Поршень | |
| 6 | 1***1 | Кольцо | |
| 7 | 0***2 | Кольцо | |
| 8 | 0***3 | Кольцо | |
| 8 | 0***3 | Кольцо | |
| 9 | 5***1 | Втулка | |
| 10 | 0***3 | Кольцо | |
| 10 | 0***3 | Кольцо | |
| 11 | 5***7 | Кольцо | |
| 12 | 5***6 | Пробка | |
| 13 | 1***3 | Кольцо | |
| 14 | 1***1 | Крышка | |
| 15 | 3***4 | Грязесъёмник | |
| 16 | 1***0 | Шток | |
| 17 | 1***1 | Втулка | |
| 18 | 2***4 | Маслёнка | |
| 19 | 2***0 | Заклепка | |
| 20 | 0***2 | Табличка | |
| 21 | 5***A | Направляющая | |
| 22 | S***N | Кольцо | |
| 23 | 1***2 | Поршень | |
| 24 | 1***1 | Крышка | |
| 25 | S***A | Направляющая | |
| 26 | S***A | Направляющая | |
| 27 | S***R | Кольцо | |
| 28 | S***R | Кольцо | |
| 29 | S***1 | Грязесъемник |
