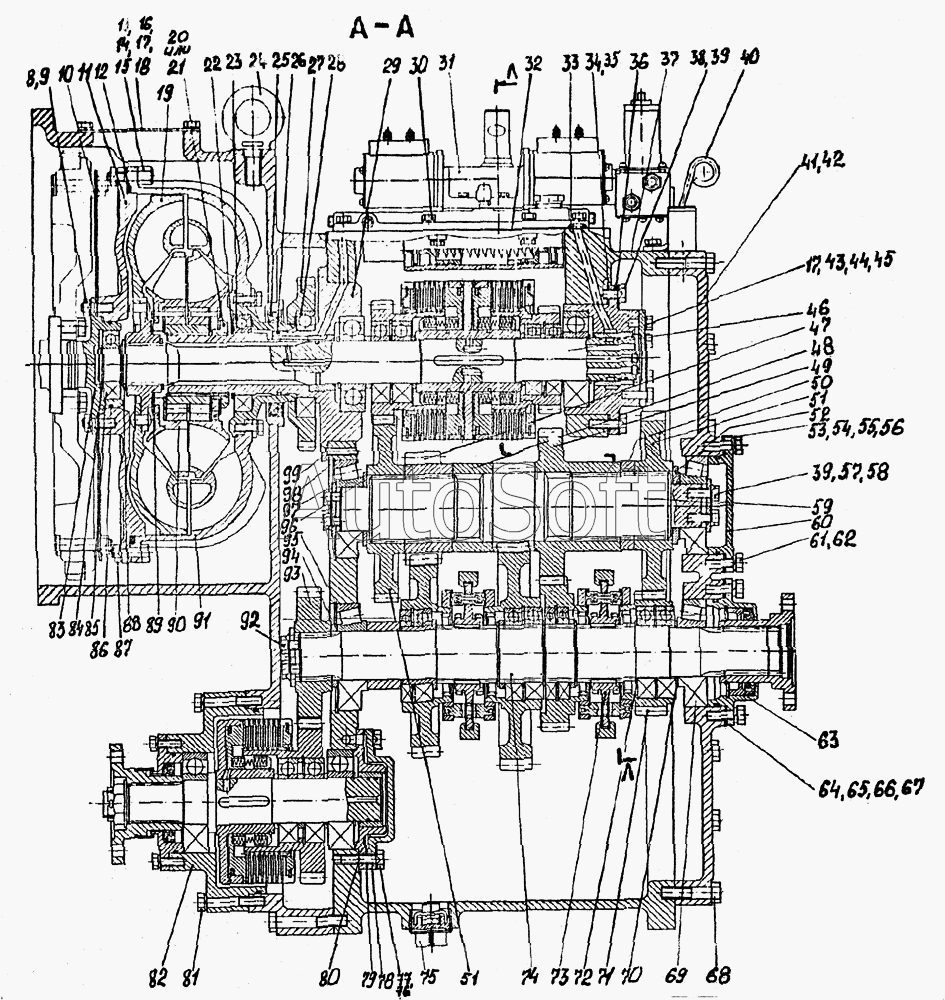

Каталог запасных частей к технике: Атек-999Е (2006). Коробка передач гидромеханическая
67
77
76
75
75
74
73
72
71
70
69
68
78
66
65
64
63
62
61
60
59
58
57
56
89
95
99
98
97
96
35
94
93
92
91
90
55
88
87
86
85
84
83
82
81
80
79
20
31
30
29
28
27
26
25
24
23
22
21
32
19
18
17
17
16
15
14
13
12
11
10
9
43
54
53
52
51
51
50
49
48
47
46
45
44
8
42
41
40
39
39
38
37
36
35
34
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 0***5 | Пластина стопорная | |
| 9 | М***0 | Гайка | |
| 10 | 6***9 | Диск | |
| 11 | 7***0 | Крышка гидротрансформатора | |
| 12 | 3***3 | Кольцо | |
| 13 | 7***5 | Болт | |
| 14 | 0***6 | Пластина стопорная | |
| 15 | M***0 | Гайка | |
| 16 | 7***9 | Крышка | |
| 17 | M***0 | Болт | |
| 18 | 8***0 | Шайба | |
| 19 | 2***0 | Колесо турбины гидротрансформатора | |
| 20 | 0***1 | Втулка опорная | |
| 21 | 0***1 | Втулка опорная | |
| 22 | А***6 | Кольцо | |
| 23 | 1***5 | Подшипник | |
| 24 | М***3 | Рым-болт | |
| 25 | 2***9 | Манжета | |
| 26 | 6***4 | Кольцо уплотнительное ступили | |
| 27 | 7***1 | Шестерня привода насосов | |
| 28 | 1***5 | Подшипник | |
| 29 | 7***0 | Вал реактивный | |
| 30 | M***0 | Болт | |
| 31 | 0***0 | Блок управления | |
| 32 | 0***3 | Прокладка | |
| 33 | 0***3 | Кольцо | |
| 34 | 7***8 | Прокладка | |
| 35 | 7***1 | Прокладка | |
| 35 | А***6 | Кольцо | |
| 36 | 7***0 | Стакан | |
| 37 | 7***1 | Корпус | |
| 38 | 7***7 | Пластина стопорная | |
| 39 | M***0 | Болт | |
| 40 | 7***0 | Маслоуказатель | |
| 41 | 7***0 | Крышка | |
| 42 | 7***2 | Штифт | |
| 43 | 7***3 | Крышка | |
| 44 | 7***8 | Пластина стопорная | |
| 45 | 7***6 | Прокладка | |
| 46 | 7***0 | Вал первичный | |
| 47 | 7***6 | Шестерня | |
| 48 | 7***8 | Втулка | |
| 49 | 7***7 | Шестерня | |
| 50 | 7***9 | Втулка | |
| 51 | 7***5 | Шестерня | |
| 52 | 7***2 | Шайба | |
| 53 | 7***6 | Прокладка | |
| 54 | 7***1 | Прокладка | |
| 55 | 7***2 | Прокладка | |
| 56 | 7***3 | Прокладка | |
| 57 | 0***1 | Пластина стопорная | |
| 58 | 7***4 | Шайба | |
| 59 | 7***4 | Вал | |
| 60 | 7***0 | Крышка | |
| 61 | M***0 | Болт | |
| 62 | 1***0 | Шайба | |
| 63 | 7***0 | Фланец в сборе | |
| 64 | 7***5 | Прокладка | |
| 65 | 7***1 | Прокладка | |
| 66 | 7***2 | Прокладка | |
| 67 | 7***3 | Прокладка | |
| 68 | M***0 | Болт | |
| 69 | 7***9 | Подшипник | |
| 70 | 7***7 | Шайба | |
| 71 | 7***0 | Шестерня | |
| 72 | 0***2 | Кольцо | |
| 73 | 1***А | Синхронизатор 2 и 3 передач коробки передач | |
| 74 | 7***0 | Вал выходной | |
| 75 | 7***0 | Пробка | |
| 75 | П***4 | Пробка | |
| 76 | 7***8 | Пластина стопорная | |
| 77 | M***0 | Болт | |
| 78 | 7***1 | Крышка | |
| 79 | 7***2 | Прокладка | |
| 80 | 7***0 | Стакан | |
| 81 | M***0 | Болт | |
| 82 | 7***0 | Муфта привода переднего моста | |
| 83 | 7***6 | Фланец направляющий | |
| 84 | А***6 | Кольцо | |
| 85 | 2***5 | Подшипник | |
| 86 | 0***3 | Кольцо | |
| 87 | M***0 | Болт | |
| 88 | А***6 | Кольцо | |
| 89 | 0***4 | Шайба упорная статора | |
| 90 | 2***0 | Статор гидротрансформатора с муфтой свободного хода | |
| 91 | 7***0 | Колесо насоса | |
| 92 | 7***3 | Шайба | |
| 93 | 7***4 | Шестерня | |
| 94 | 7***3 | Шайба | |
| 95 | М***0 | Гайка | |
| 96 | 7***1 | Шайба | |
| 97 | 7***9 | Подшипник | |
| 98 | A***6 | Кольцо | |
| 99 | B***0 | Винт |
