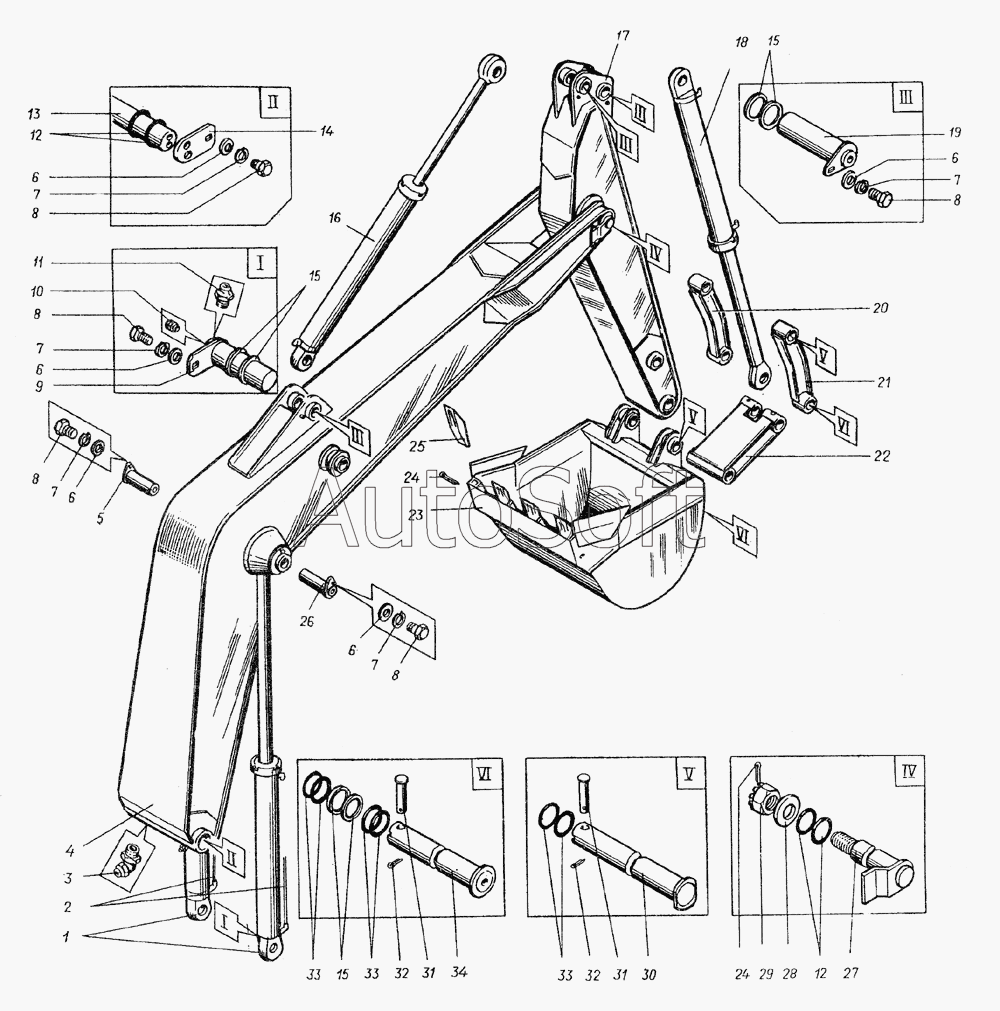

Каталог запасных частей к технике: Атек ЭО-4321Б (1996). 40.4100.000 Рабочее оборудование - обратная лопата с ковшом 08 м3
26
18
19
20
21
22
23
24
24
25
17
27
28
29
30
31
31
32
32
33
33
33
34
9
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
40.4100.000
10
11
12
12
13
14
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40.4100.000 | 4***0 | Рабочее оборудование обратная лопата с ковшом 0,8 m3 | |
| 1 | 1***0 | Гидроцилиндр | |
| 2 | 4***3 | Гидроразводка рабочего оборудования | |
| 3 | 1***2 | Масленка | |
| 4 | 4***0 | Стрела | |
| 5 | 1***1 | Палец | |
| 6 | 1***0 | Шайба | |
| 7 | 6***0 | Шайба | |
| 8 | 7***0 | Болт | |
| 9 | 4***0 | Палец | |
| 10 | 1***5 | Заглушка | |
| 11 | 1***2 | Масленка | |
| 12 | 9***5 | Кольцо | |
| 13 | 4***1 | Палец | |
| 14 | 4***2 | Головка | |
| 15 | 1***3 | Втулка | |
| 16 | 4***0 | Гидроцилиндр | |
| 17 | 4***0 | Рукоять | |
| 18 | 4***0 | Гидроцилиндр | |
| 19 | 1***0 | Палец | |
| 20 | 4***1 | Тяга | |
| 21 | 4***0 | Тяга | |
| 22 | 4***0 | Тяга | |
| 23 | 4***0 | Ковш 0,8 m3 | |
| 24 | 3***0 | Шплинт | |
| 25 | 0***. | Зуб | |
| 26 | 1***1 | Палец | |
| 27 | 4***0 | Палец | |
| 28 | 1***7 | Шайба | |
| 29 | 1***4 | Гайка | |
| 30 | 4***0 | Палец | |
| 31 | 1***4 | Палец | |
| 32 | 3***2 | Шплинт | |
| 33 | 9***2 | Кольцо | |
| 34 | 4***1 | Палец |
