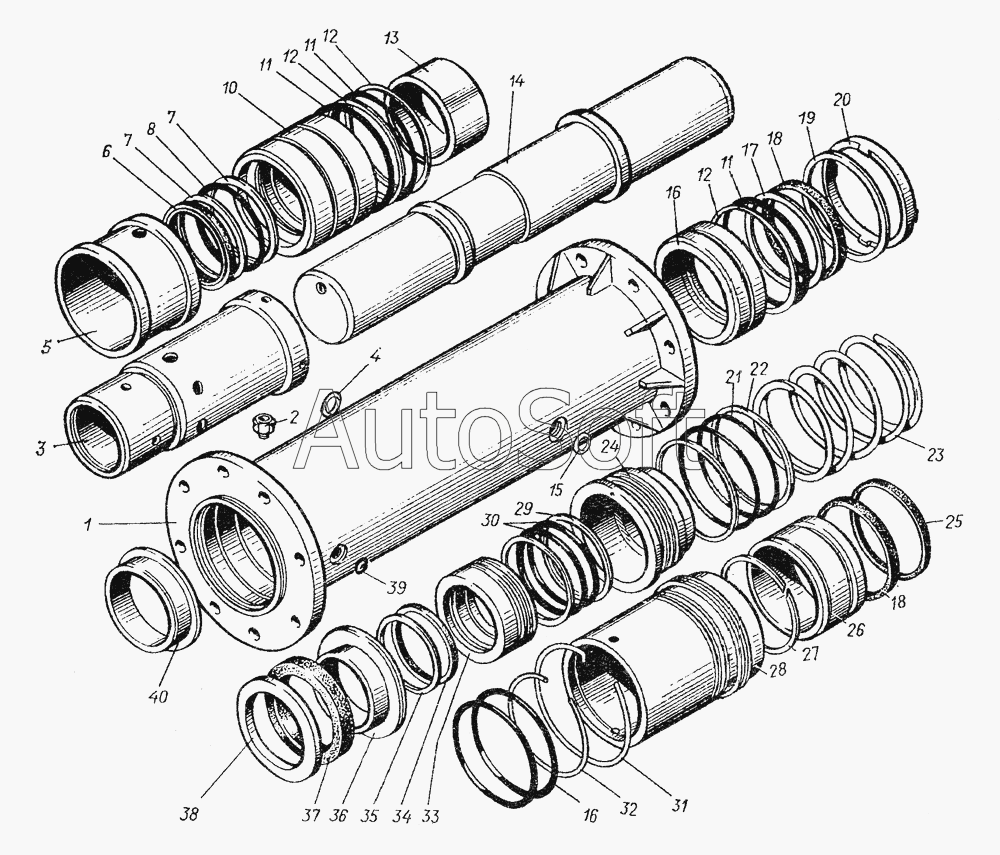

Каталог запасных частей к технике: Атек ЭО-4321Б (1996). 09.7601.000 Устройство ударное
31
21
22
23
24
25
26
27
28
29
30
20
32
33
34
35
36
37
38
39
40
10
1
2
3
4
5
6
7
7
8
09.7601.000
11
11
11
12
12
12
13
14
15
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 09.7601.000 | 0***0 | Устройство ударное | |
| 1 | 0***0 | Корпус | |
| 2 | 0***0 | Клапан | |
| 3 | 0***0 | Клапан | |
| 4 | 9***2 | Кольцо | |
| 5 | 0***7 | Втулка | |
| 6 | 0***2 | Манжета | |
| 7 | 0***1 | Кольцо защитное | |
| 8 | 9***2 | Кольцо | |
| 9 | 0***1 | Кольцо защитное | |
| 10 | 0***1 | Корпус | |
| 11 | 9***2 | Кольцо | |
| 12 | 0***3 | Кольцо защитное | |
| 13 | 0***2 | Втулка | |
| 14 | 0***0 | Боек | |
| 15 | 9***2 | Кольцо | |
| 16 | 0***8 | Втулка | |
| 17 | 0***2 | Кольцо защитное | |
| 18 | 1***6 | Манжета | |
| 19 | 0***9 | Шайба | |
| 20 | 0***8 | Пружина | |
| 21 | 9***2 | Кольцо | |
| 22 | 0***2 | Кольцо защитное | |
| 23 | 0***5 | Пружина | |
| 24 | 0***0 | Втулка | |
| 25 | 0***2 | Кольцо защитное | |
| 26 | 0***2 | Поршень | |
| 27 | 0***3 | Кольцо поршневое | |
| 28 | 0***1 | Цилиндр | |
| 29 | 0***5 | Кольцо защитное | |
| 30 | 9***2 | Кольцо | |
| 31 | 0***0 | Кольцо | |
| 32 | 0***1 | Кольцо | |
| 33 | 0***9 | Втулка | |
| 34 | 0***1 | Манжета | |
| 35 | 0***9 | Кольцо защитное | |
| 36 | 0***3 | Упор | |
| 37 | 0***4 | Амортизатор | |
| 38 | 0***4 | Шайба | |
| 39 | 9***2 | Кольцо | |
| 40 | 0***6 | Упор |
