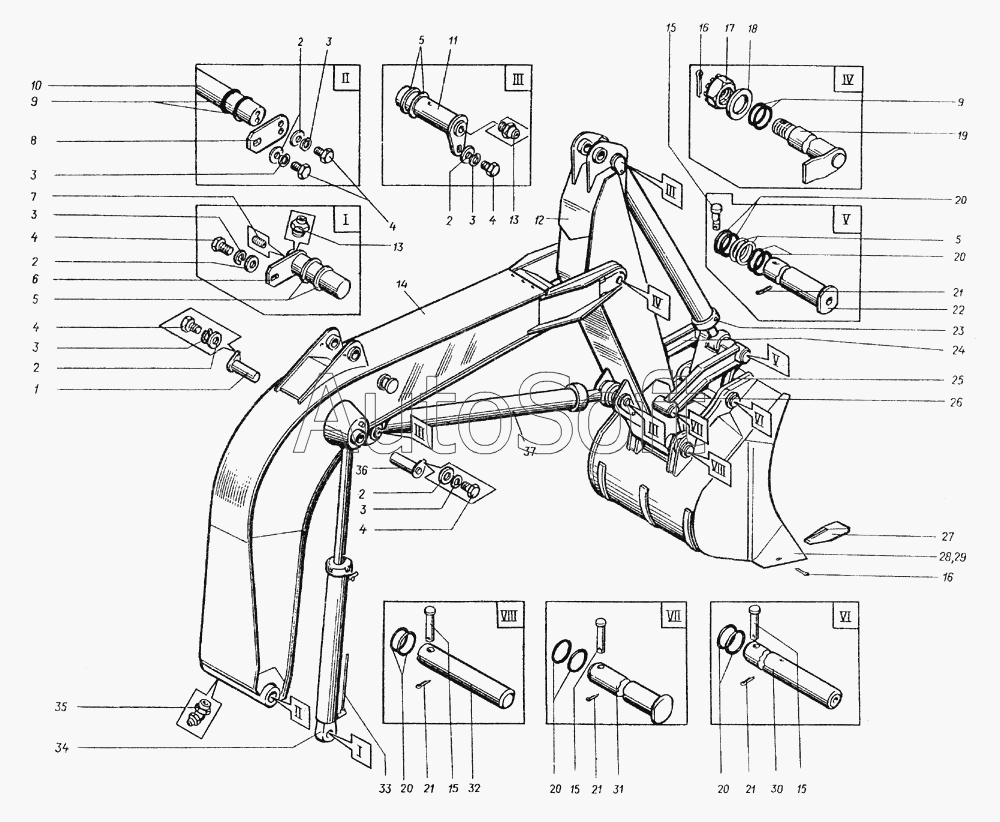

Каталог запасных частей к технике: Атек ЭО-4321Б (1996). 49.9600.000, 49.9600.000-01 Рабочее оборудование - прямая лопата
29
20
20
20
20
20
21
21
21
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
1
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
5
5
5
6
7
8
9
9
49.9600.000
11
12
13
13
14
15
15
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 49.9600.000 | 4***0 | Рабочее оборудование - прямая лопата с ковшом 1,0 m3 или 1,6 m3 | |
| 1 | 1***0 | Палец | |
| 2 | 1***0 | Шайба | |
| 3 | 6***0 | Шайба | |
| 4 | 7***0 | Болт | |
| 5 | 1***3 | Втулка | |
| 6 | 4***0 | Палец | |
| 7 | 1***5 | Заглушка | |
| 8 | 4***2 | Головка | |
| 9 | 9***2 | Кольцо | |
| 10 | 4***1 | Палец | |
| 11 | 1***0 | Палец | |
| 12 | 4***0 | Рукоять | |
| 13 | 1***2 | Масленка | |
| 14 | 4***0 | Стрела | |
| 15 | 1***4 | Палец | |
| 16 | 3***0 | Шплинт | |
| 17 | 1***4 | Гайка | |
| 18 | 1***7 | Шайба | |
| 19 | 4***0 | Палец | |
| 20 | 9***2 | Кольцо | |
| 21 | 3***2 | Шплинт | |
| 22 | 4***1 | Палец | |
| 23 | 4***0 | Гидроцилиндр | |
| 24 | 4***0 | Тяга | |
| 25 | 4***0 | Тяга | |
| 26 | 4***1 | Тяга | |
| 27 | 0***1 | Зуб | |
| 28 | 4***0 | Ковш 1,0 m3 | |
| 29 | 4***1 | Ковш 1,6 m3 | |
| 30 | 4***1 | Палец | |
| 31 | 4***0 | Палец | |
| 32 | 4***2 | Палец | |
| 33 | 4***0 | Гидроразводка | |
| 34 | 1***0 | Гидроцилиндр | |
| 35 | 1***2 | Масленка | |
| 36 | 1***0 | Палец | |
| 37 | 4***0 | Гидроцилиндр |
