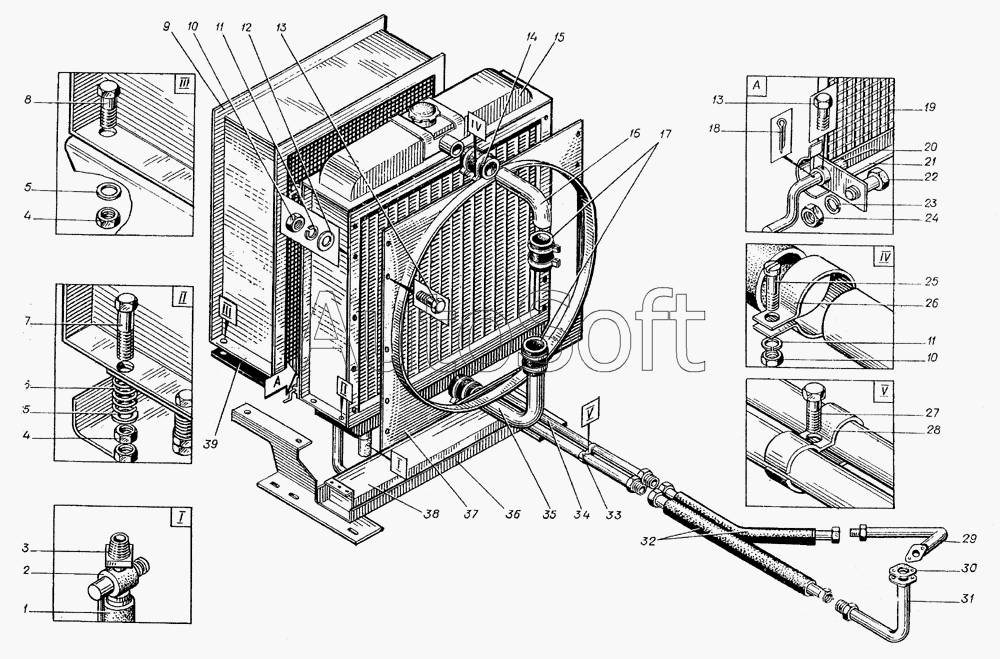

Каталог запасных частей к технике: Атек ЭО-4321Б (1996). 10.1213.000-01 Установка радиатора калорифера и шторки
101213.000-01
1
2
3
4
4
5
5
6
7
8
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101213.000-01 | 1***1 | Установка радиатора, калорифера и шторки | |
| 1 | 1***6 | Рукав L=250 mm | |
| 2 | К***2 | Кран спускной | |
| 3 | 0***6 | Переходник | |
| 4 | 5***0 | Гайка | |
| 5 | 1***0 | Шайба | |
| 6 | 0***1 | Пружина | |
| 7 | 7***0 | Болт | |
| 8 | 7***5 | Болт | |
| 9 | 1***0 | Калорифер | |
| 10 | 5***6 | Гайка | |
| 11 | 6***6 | Шайба | |
| 12 | 1***6 | Шайба | |
| 13 | 7***6 | Болт | |
| 14 | 1***6 | Рукав L=120 mm | |
| 15 | С***2 | Радиатор водомасляный | |
| 16 | 1***0 | Труба со штуцером | |
| 17 | 1***6 | Рукав L=120 mm | |
| 18 | 3***6 | Шплинт | |
| 19 | 0***0 | Шторка в сборе | |
| 20 | 0***1 | Ось | |
| 21 | 0***2 | Направляющая | |
| 22 | 7***5 | Болт | |
| 23 | 6***8 | Шайба | |
| 24 | 5***8 | Гайка | |
| 25 | 1***5 | Винт | |
| 26 | 2***4 | Хомут | |
| 27 | 7***0 | Болт | |
| 28 | 0***1 | Скоба | |
| 29 | 1***0 | Труба | |
| 30 | 0***4 | Прокладка | |
| 31 | 1***0 | Труба | |
| 32 | 7***В | Шланг | |
| 33 | 1***0 | Трубка | |
| 34 | 1***0 | Трубка | |
| 35 | 1***2 | Труба | |
| 36 | 1***0 | Опора | |
| 37 | 1***4 | Диффузор | |
| 38 | 0***9 | Прокладка | |
| 39 | 1***1 | Прокладка |
