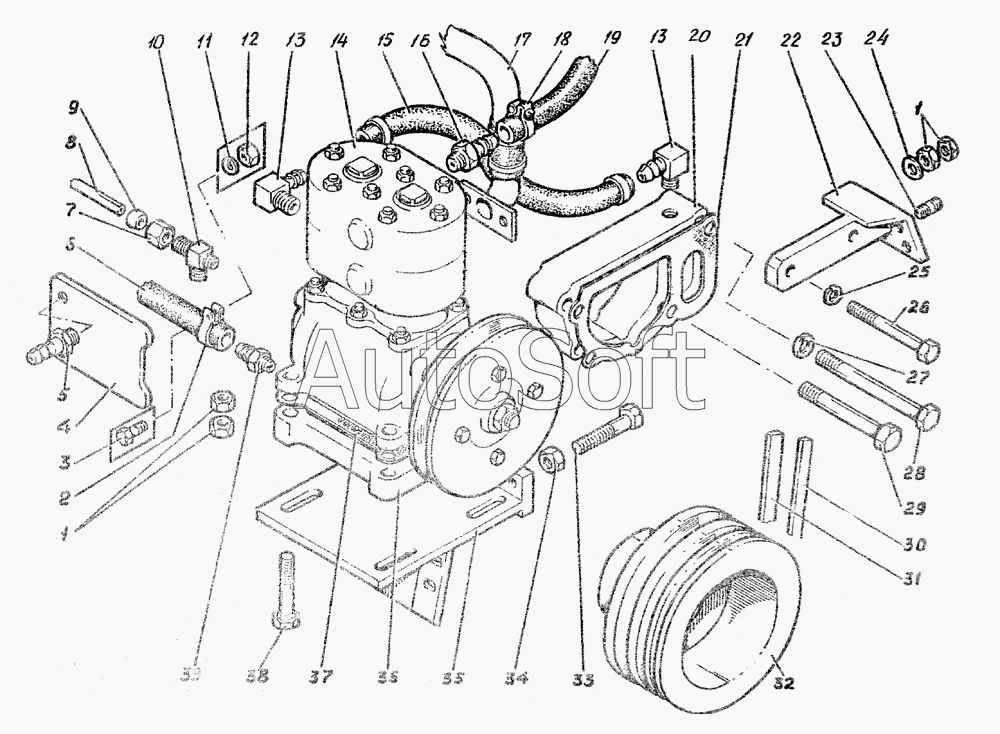

Каталог запасных частей к технике: Атек ЭО-4321В (дополнение) (1997). 45.3802.000 Установка компрессора
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
10
1
2
3
4
5
6
7
8
9
45.3802.000
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45.3802.000 | 4***0 | Установка компрессора | |
| 1 | 5***0 | Гайка | |
| 2 | 0***6 | Хомут | |
| 3 | 7***0 | Болт | |
| 4 | 1***2 | Корпус | |
| 5 | 1***2 | Штуцер | |
| 6 | 1***5 | Рукав | |
| 7 | 0***3 | Гайка | |
| 8 | 4***0 | Труба | |
| 9 | 0***4 | Втулка | |
| 10 | 4***3 | Тройник | |
| 11 | 6***6 | Шайба | |
| 12 | 6***6 | Гайка | |
| 13 | 1***4 | Угольник | |
| 14 | 1***2 | Компрессор | |
| 15 | 1***6 | Рукав | |
| 16 | 1***5 | Штуцер | |
| 17 | 4***0 | Подвод воздуха к компрессору | |
| 18 | 1***0 | Хомут | |
| 19 | 1***4 | Рукав | |
| 20 | 1***1 | Подставка крышки водяного насоса | |
| 21 | 1***8 | Прокладка | |
| 22 | 1***0 | Кронштейн | |
| 23 | 2***5 | Шпилька | |
| 24 | 1***0 | Шайба | |
| 25 | 6***0 | Шайба | |
| 26 | 7***0 | Болт | |
| 27 | 6***2 | Шайба | |
| 28 | 7***0 | Болт | |
| 29 | 7***0 | Болт | |
| 30 | 5***0 | Ремень I | |
| 31 | 1***0 | Ремень В | |
| 32 | 4***1 | Шкив коленвала | |
| 33 | 4***2 | Болт | |
| 34 | 5***0 | Гайка | |
| 35 | 4***0 | Кронштейн | |
| 36 | 1***5 | Кронштейн | |
| 37 | 1***7 | Прокладка | |
| 38 | 1***1 | Болт специальный | |
| 39 | 1***8 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
