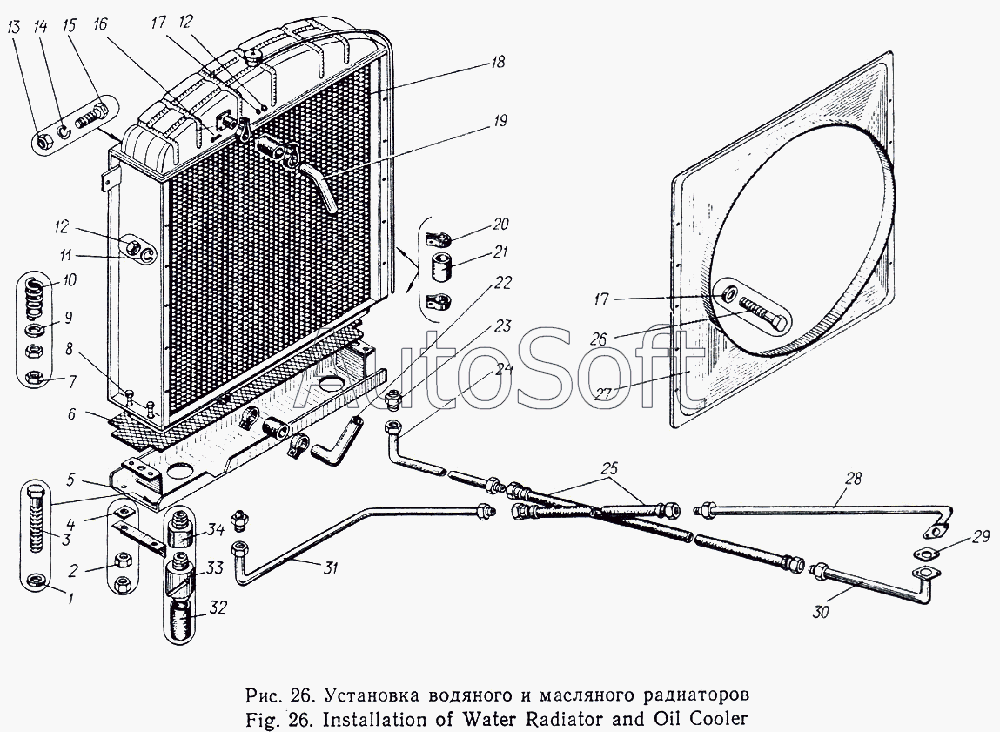

Каталог запасных частей к технике: Атек Э-5015А (1997). Установка водяного и масляного радиаторов
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***8 | Шайба 10 | |
| 2 | Г***0 | Гайка М4 | |
| 3 | Г***0 | Болт М10Х30 | |
| 4 | 0***2 | Шайба регулировочная | |
| 5 | 0***0 | Траверса | |
| 6 | 0***9 | Прокладка | |
| 7 | Г***0 | Гайка М4 | |
| 8 | Г***0 | Болт М10Х30 | |
| 9 | Г***8 | Шайба 10 | |
| 10 | 0***1 | Пружина | |
| 11 | Г***0 | Шайба 4 | |
| 12 | Г***0 | Гайка М4 | |
| 13 | Г***0 | Гайка М4 | |
| 14 | Г***0 | Шайба 4 | |
| 15 | Г***0 | Болт М10Х30 | |
| 16 | Г***й | Винт М6Х35 | |
| 17 | Г***8 | Шайба 6 | |
| 18 | С***2 | Радиатор водяной и масляный в сборе | |
| 19 | 0***3 | Труба | |
| 20 | 0***8 | Хомутик | |
| 21 | 0***5 | Шланг дюритовый dвн=40, l=80 | |
| 22 | 0***2 | Пружина | |
| 23 | 0***2 | Штуцер | |
| 24 | 0***0 | Трубка | |
| 25 | 0***0 | Шланг | |
| 26 | Г***0 | Болт М10Х30 | |
| 27 | 0***1 | Диффузор | |
| 28 | 0***0 | Трубка | |
| 29 | 0***4 | Прокладка | |
| 30 | 0***0 | Трубка | |
| 31 | 0***0 | Трубка | |
| 32 | 0***5 | Рукав 8X15, l=500 | |
| 33 | К***2 | Краник сливной | |
| 34 | 0***6 | Переходник |
