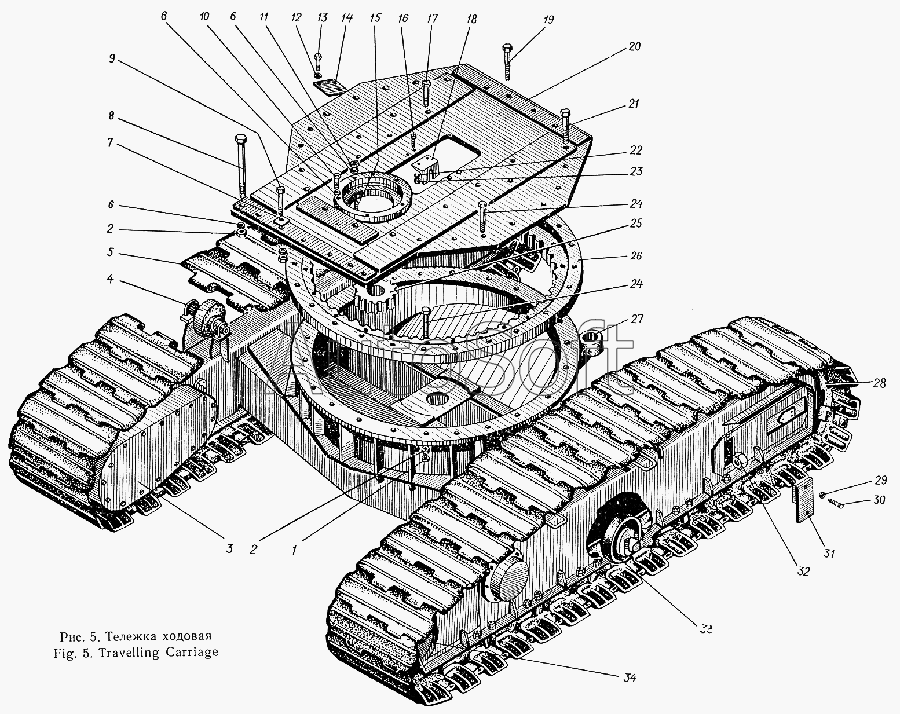

Каталог запасных частей к технике: Атек Э-5015А (1997). Тележка ходовая
27
19
20
21
22
23
24
24
25
26
18
28
29
30
31
32
33
34
10
2
2
3
4
5
6
6
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М20Х1,5 | |
| 2 | Г***0 | Гайка М4 | |
| 3 | 0***0 | Передача бортовая левая | |
| 4 | 0***0 | Каток поддерживающий в сборе | |
| 5 | 0***0 | Лента гусеничная | |
| 6 | Г***0 | Шайба 4 | |
| 7 | Г***6 | Шайба 20 | |
| 8 | 0***5 | Болт М20Х1,5X290 | |
| 9 | Г***0 | Болт М10Х30 | |
| 10 | Г***0 | Болт М20Х1,5X50 | |
| 11 | Г***0 | Гайка М14 | |
| 12 | Г***0 | Шайба 4 | |
| 13 | Г***0 | Болт М10Х30 | |
| 14 | 0***2 | Крышка | |
| 15 | Г***0 | Болт М20Х1,5Х110 | |
| 16 | Г***0 | Болт М10Х30 | |
| 17 | Г***0 | Болт М10Х30 | |
| 18 | 0***1 | Угольник | |
| 19 | 0***6 | Болт М20Х1,5Х175 | |
| 20 | 0***0 | Плита опорная в сборе | |
| 21 | Г***0 | Болт М10Х30 | |
| 22 | Г***0 | Шайба 4 | |
| 23 | Г***0 | Гайка М4 | |
| 24 | Г***0 | Болт М10Х30 | |
| 25 | 0***2 | Шестерня | |
| 26 | О***3 | Опора 1400-1 | |
| 27 | 0***0 | Рама ходовой тележки | |
| 28 | 0***0 | Устройство натяж- | |
| 29 | Г***0 | Шайба 4 | |
| 30 | Г***0 | Болт М10Х30 | |
| 31 | 0***0 | Стопор | |
| 32 | 0***4 | Гайка | |
| 33 | К***е | Каток опорный в сборе | |
| 34 | П***я | Передача бортовая правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
