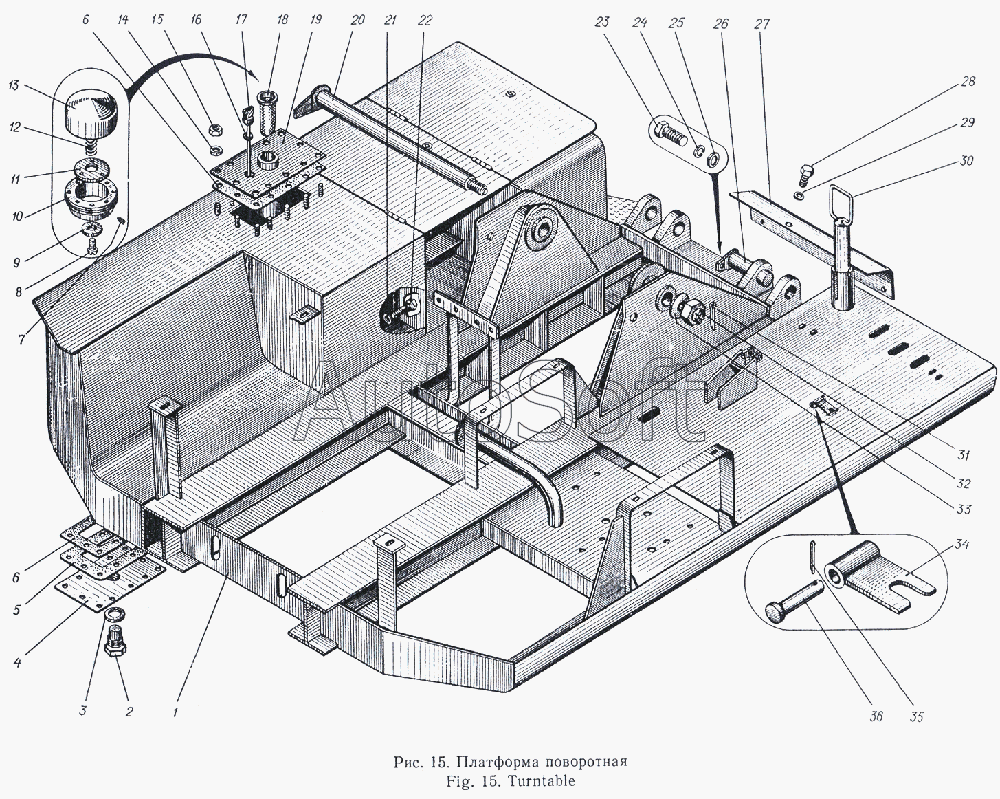

Каталог запасных частей к технике: Атек Э-5015А (1997). Платформа поворотная
28
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Платформа поворотная | |
| 2 | 0***0 | Дозатор | |
| 3 | 0***5 | Прокладка | |
| 4 | 0***0 | Крышка нижняя | |
| 5 | 0***6 | Прокладка | |
| 6 | 0***6 | Прокладка | |
| 7 | Г***4 | Винт М6Х8 | |
| 8 | Г***2 | Винт М5Х12 | |
| 9 | 0***4 | Шайба | |
| 10 | 0***1 | Корпус | |
| 11 | 0***0 | Диск | |
| 12 | 0***5 | Пружина | |
| 13 | 0***2 | Крышка | |
| 14 | Г***8 | Шайба 10 | |
| 15 | Г***0 | Гайка М4 | |
| 16 | 1***2 | Прокладка | |
| 17 | 0***0 | Щуп | |
| 18 | 0***0 | Фильтр грубой очистки | |
| 19 | 0***0 | Крышка бака | |
| 20 | 0***0 | Ось | |
| 21 | 0***4 | Кольцо | |
| 22 | 0***0 | Штуцер с фильтром | |
| 23 | Г***0 | Болт М10Х30 | |
| 24 | Г***0 | Шайба 4 | |
| 25 | Г***8 | Шайба 10 | |
| 26 | 0***0 | Палец | |
| 27 | 0***2 | Щиток | |
| 28 | Г***0 | Болт М10Х30 | |
| 29 | Г***0 | Шайба 4 | |
| 30 | 0***0 | Палец | |
| 31 | Г***6 | Шплинт 2X12 | |
| 32 | Г***0 | Гайка М20 | |
| 33 | 0***6 | Шайба | |
| 34 | 0***0 | Рычаг | |
| 35 | Г***6 | Шплинт 2X12 | |
| 36 | 0***1 | Палец |
