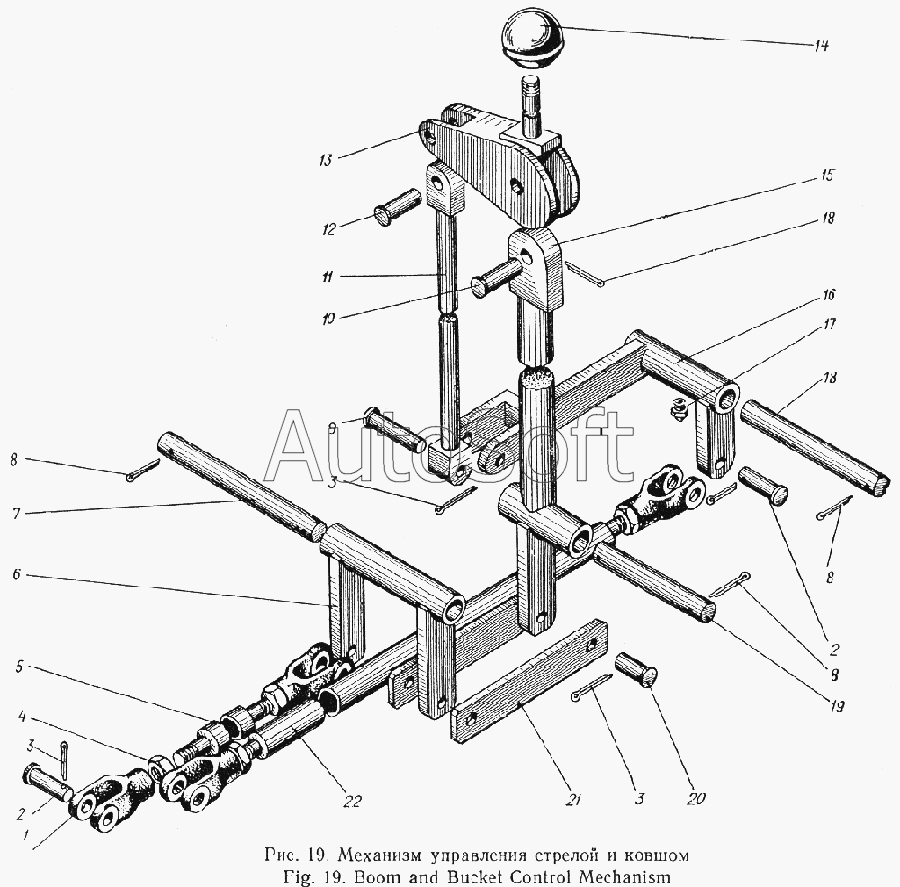

Каталог запасных частей к технике: Атек Э-5015А (1997). Механизм управления стрелой и ковшом
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
9
8
8
8
7
6
5
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***1 | Вилка II-10/1,25 | |
| 2 | 0***3 | Палец | |
| 3 | Г***6 | Шплинт 2X12 | |
| 4 | Г***0 | Гайка М4 | |
| 5 | 0***0 | Тяга | |
| 6 | 0***0 | Рычаг | |
| 7 | 0***2 | Валик 14-150 | |
| 8 | Г***6 | Шплинт 3,2X20 | |
| 9 | 0***1 | Палец | |
| 10 | 0***2 | Палец | |
| 11 | 0***0 | Стойка | |
| 12 | Г***6 | Ось 10Х4Х36 | |
| 13 | 0***0 | Рычаг | |
| 14 | М***4 | Ручка шаровая П40 | |
| 15 | 0***0 | Стойка | |
| 16 | 0***0 | Рычаг | |
| 17 | Г***6 | Масленка I-B | |
| 18 | 0***7 | Валик | |
| 19 | 0***1 | Валик 14X100 | |
| 20 | Г***6 | Ось 10Х4Х32 | |
| 21 | 0***8 | Планка | |
| 22 | 0***0 | Тяга |
