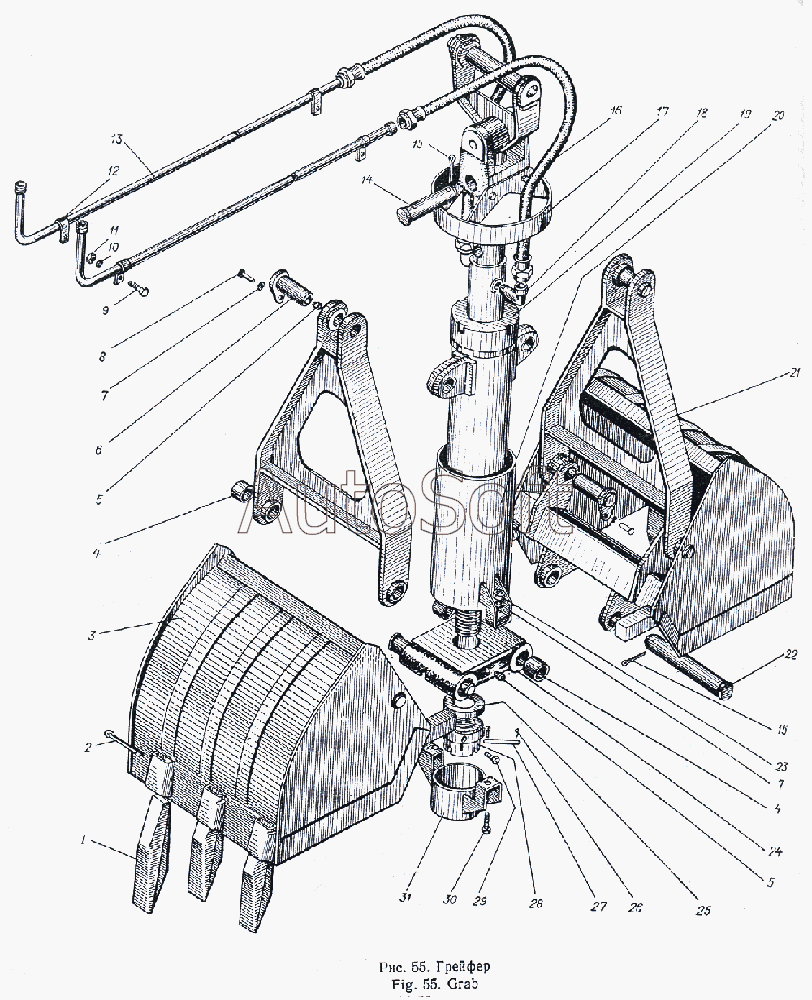

Каталог запасных частей к технике: Атек Э-5015А (1997). Грейфер
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
15
14
13
12
11
10
9
8
7
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Зуб | |
| 2 | Г***6 | Шплинт 2X12 | |
| 3 | 0***0 | Челюсть грейфера | |
| 4 | 0***8 | Втулка | |
| 5 | Г***6 | Масленка I-B | |
| 6 | 0***0 | Палец | |
| 7 | Г***0 | Шайба 4 | |
| 8 | Г***0 | Болт М10Х30 | |
| 9 | Г***0 | Болт М10Х30 | |
| 10 | Г***0 | Шайба 8 | |
| 11 | Г***0 | Гайка М4 | |
| 12 | 0***8 | Хомут | |
| 13 | 0***0 | Труба | |
| 14 | 0***6 | Палец | |
| 15 | Г***6 | Шплинт 2X12 | |
| 16 | 2***1 | Рукав | |
| 17 | 0***0 | Головка грейфера | |
| 18 | 0***2 | Штуцер К3/4 | |
| 19 | 0***0 | Гидроцилиндр грейфера | |
| 20 | 0***0 | Кожух цилиндра | |
| 21 | 0***0 | Тяга | |
| 22 | 0***7 | Палец | |
| 23 | Г***0 | Гайка М4 | |
| 24 | 0***1 | Проушина | |
| 25 | 0***2 | Шайба | |
| 26 | Г***6 | Шплинт 2X12 | |
| 27 | 0***4 | Ось | |
| 28 | 0***3 | Гайка специальная | |
| 29 | Г***6 | Винт М12Х40 | |
| 30 | Г***0 | Болт М10Х30 | |
| 31 | 0***0 | Кожух гайки |
