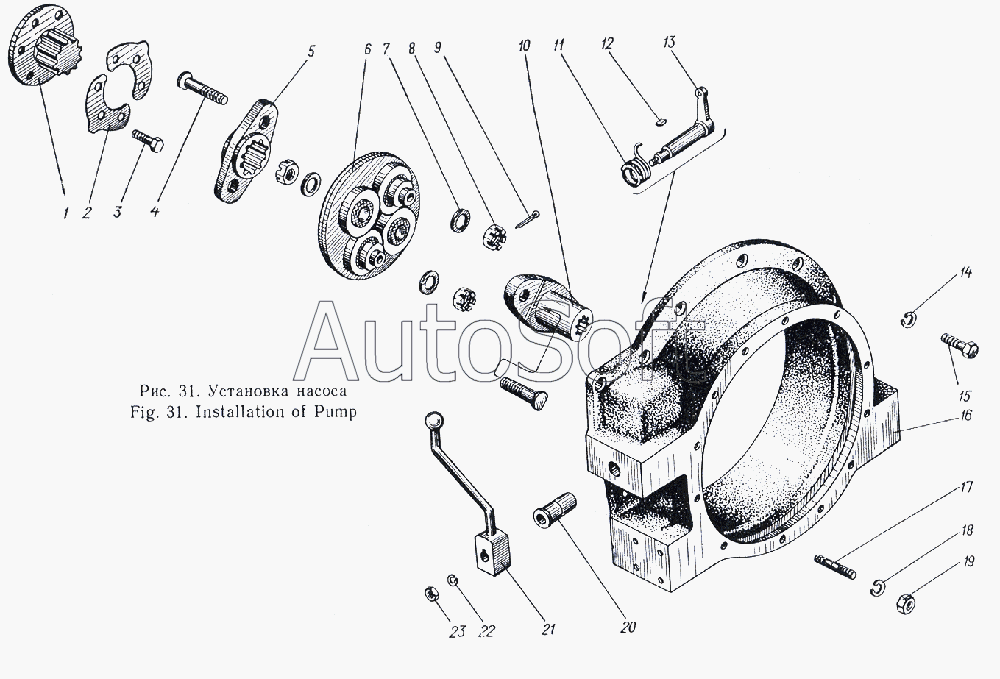

Каталог запасных частей к технике: Атек Э-5015А (1997). Установка насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Фланец | |
| 2 | 0***8 | Шайба | |
| 3 | 0***6 | Болт специальный | |
| 4 | 0***9 | Болт | |
| 5 | 0***2 | Вилка ведущая | |
| 6 | А***2 | Головка кардана | |
| 7 | 0***1 | Шайба | |
| 8 | Г***0 | Гайка М20 | |
| 9 | Г***6 | Шплинт 2X12 | |
| 10 | 0***3 | Вилка ведомая | |
| 11 | 1***9 | Пружина рычага | |
| 12 | Г***8 | Шпонка сегментная 4X6,5 | |
| 13 | 1***0 | Рычаг | |
| 14 | Г***0 | Шайба 4 | |
| 15 | Г***0 | Болт М10Х30 | |
| 16 | 0***2 | Фланец-переходник | |
| 17 | Г***6 | Шпилька АМ12Х25 (12\16) | |
| 18 | Г***0 | Шайба 4 | |
| 19 | Г***0 | Гайка М4 | |
| 20 | 0***3 | Втулка оси рычага | |
| 21 | 0***8 | Рычаг включения в сборе | |
| 22 | Г***0 | Шайба 4 | |
| 23 | Г***0 | Гайка М20Х1,5 |
