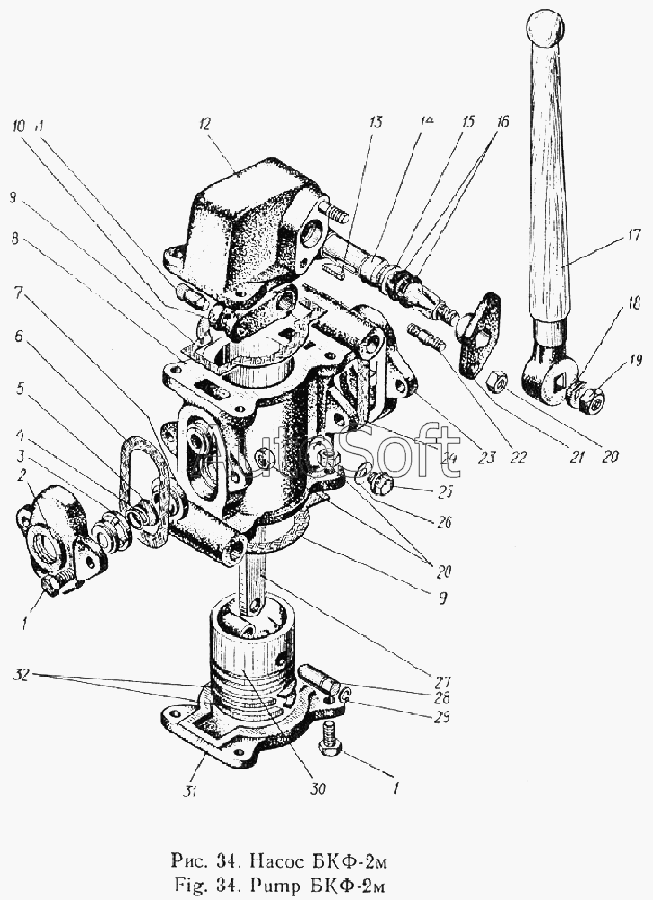

Каталог запасных частей к технике: Атек Э-5015А (1997). Насос БКФ-2м
17
32
31
30
29
28
27
26
25
24
23
22
21
20
20
19
18
1
1
16
15
14
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Болт М10Х30 | |
| 2 | Н***А | Крышка нижняя | |
| 3 | И***8 | Корпус клапана | |
| 4 | Н***1 | Пружина | |
| 5 | Н***9 | Диск | |
| 6 | Н***7 | Прокладка | |
| 7 | Н***7 | Седло клапана | |
| 8 | Н***3 | Корпус | |
| 9 | Н***6 | Прокладка | |
| 10 | Н***1 | Рычаг | |
| 11 | Н***А | Палец | |
| 12 | Н***А | Крышка | |
| 13 | Г***8 | Шпонка сегментная 5X22 | |
| 14 | Н***А | Вал | |
| 15 | Н***3 | Кольцо | |
| 16 | Н***4 | Кольцо уплотнительное | |
| 17 | Н***0 | Рукоятка | |
| 18 | Ш***а | Шайба | |
| 19 | Б***8 | Гайка М12Х1,75 | |
| 20 | Г***0 | Гайка М4 | |
| 21 | Н***А | Фланец | |
| 22 | Г***6 | Шпилька АМ12Х25 (12\16) | |
| 23 | Н***А | Крышка верхняя | |
| 24 | Н***8 | Прокладка | |
| 25 | 1***A | Пробка | |
| 26 | П***и | Прокладка пробки | |
| 27 | Н***9 | Тяга | |
| 28 | Н***1 | Палец | |
| 29 | Н***5 | Кольцо стопорное | |
| 30 | Н***7 | Поршень | |
| 31 | Н***1 | Крышка передняя | |
| 32 | Б***6 | Кольцо поршневое |
