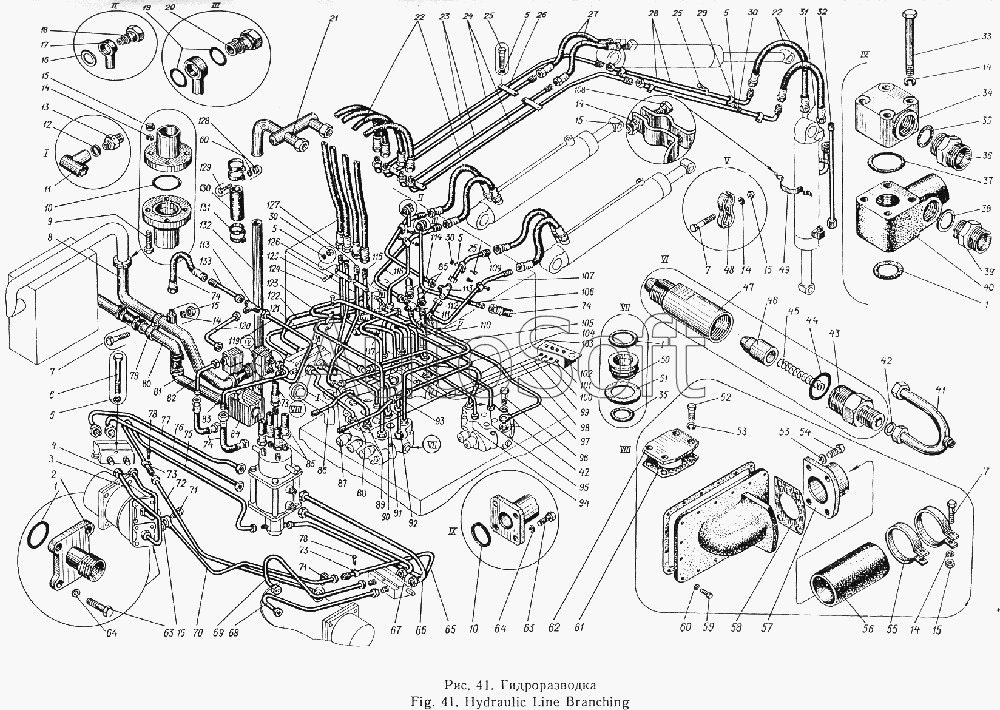

Каталог запасных частей к технике: Атек Э-5015А (1997). Гидроразводка
1
1
1
2
3
4
5
5
5
5
5
6
7
7
7
8
9
10
10
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
17
18
19
20
21
22
22
23
24
25
25
25
26
27
28
29
30
30
30
31
32
33
34
35
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
60
61
62
63
63
64
64
65
66
67
68
69
70
71
71
72
73
73
73
74
74
74
75
76
77
78
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
113
114
115
116
117
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***2 | Кольцо У-40Х35-2 | |
| 2 | 0***0 | Штуцер | |
| 3 | 0***0 | Труба гидромотора хода XIV | |
| 4 | 0***0 | Труба гидромотора хода XIII | |
| 5 | Г***0 | Шайба 4 | |
| 6 | 0***5 | Болт | |
| 7 | Г***0 | Болт М10Х30 | |
| 8 | 0***0 | Труба крана II | |
| 9 | Г***0 | Болт М10Х30 | |
| 10 | Г***1 | Кольцо У-80Х75-2 | |
| 11 | 0***0 | Труба гидромотора поворота II | |
| 12 | 1***9 | Кольцо уплотнительное | |
| 13 | 0***3 | Штуцер | |
| 14 | Г***0 | Шайба 4 | |
| 15 | Г***0 | Гайка М10 | |
| 16 | 0***6 | Прокладка | |
| 17 | 0***0 | Труба гидромотора поворота сливная | |
| 18 | 0***2 | Винт | |
| 19 | 1***3 | Кольцо уплотнительное | |
| 20 | 5***3 | Винт | |
| 21 | 0***0 | Тройник | |
| 22 | F***1 | Рукав | |
| 23 | 0***0 | Труба цилиндра рукояти | |
| 24 | 0***0 | Труба цилиндра Ковша V | |
| 25 | Г***0 | Болт М10Х30 | |
| 26 | 0***7 | Скоба съемная | |
| 27 | F***1 | Рукав | |
| 28 | 0***0 | Труба цилиндра ковша III | |
| 29 | 0***8 | Хомут | |
| 30 | Г***0 | Гайка М4 | |
| 31 | 0***0 | Труба цилиндра ковша VII | |
| 32 | 0***0 | Труба цилиндра ковша VIII | |
| 33 | Б***т | Болт | |
| 34 | П***к | Переходник | |
| 35 | Г***1 | Кольцо У-80Х75-2 | |
| 36 | 0***5 | Штуцер | |
| 37 | Г***1 | Кольцо У-80Х75-2 | |
| 38 | 0***4 | Прокладка | |
| 39 | 0***1 | Штуцер | |
| 40 | 5***0 | Клапан предохранительный | |
| 41 | 0***0 | Труба обратных клапанов II | |
| 42 | 5***5 | Прокладка | |
| 43 | 0***8 | Штуцер | |
| 44 | Г***1 | Кольцо У-80Х75-2 | |
| 45 | 0***4 | Пружина | |
| 46 | 0***2 | Золотник | |
| 47 | 0***7 | Корпус | |
| 48 | 0***1 | Скоба | |
| 49 | 0***1 | Полухомут | |
| 50 | 0***1 | Втулка | |
| 51 | 0***9 | Прокладка | |
| 52 | Г***0 | Болт М10Х30 | |
| 53 | Г***0 | Шайба 4 | |
| 54 | Г***0 | Болт М10Х30 | |
| 55 | 0***4 | Хомут | |
| 56 | Т***6 | Рукав дюритовый 40У-90-3, l=200 | |
| 57 | 0***0 | Труба всасывающая | |
| 58 | 0***7 | Прокладка | |
| 59 | Г***0 | Болт М8Х25 | |
| 60 | Г***0 | Шайба 4 | |
| 61 | 0***6 | Прокладка | |
| 62 | 0***5 | Крышка | |
| 63 | Г***0 | Болт М10Х30 | |
| 64 | Г***0 | Шайба 4 | |
| 65 | 0***0 | Труба гидромотора хода дренажная II | |
| 66 | 0***0 | Труба гидромотора хода VI | |
| 67 | 0***0 | Труба гидромотора хода V | |
| 68 | 0***0 | Труба гидромотора хода XII | |
| 69 | 0***0 | Труба гидромотора хода XI | |
| 70 | 0***0 | Труба гидромотора хода дренажная V | |
| 71 | 0***2 | Винт | |
| 72 | 0***0 | Труба гидромотора хода дренажная VI | |
| 73 | 0***7 | Хомут | |
| 74 | F***1 | Рукав | |
| 75 | 0***0 | Труба гидромотора хода дренажная IV | |
| 76 | 0***0 | Труба гидромотора хода IX | |
| 77 | 0***0 | Труба гидромотора хода X | |
| 78 | Г***0 | Болт М10Х30 | |
| 79 | 0***0 | Хомут | |
| 80 | 0***0 | Труба крана III | |
| 81 | 0***0 | Труба крана IV | |
| 82 | 0***0 | Труба нагнетательная VII | |
| 83 | 0***0 | Труба нагнетательная II | |
| 84 | 0***0 | Кран трехходовой | |
| 85 | F***1 | Рукав | |
| 86 | 0***0 | Труба нагнетательная I | |
| 87 | 0***9 | Тройник | |
| 88 | 0***0 | Труба нагнетательная III | |
| 89 | 0***0 | Труба цилиндра рукояти V | |
| 90 | 0***0 | Труба гидромотора хода II | |
| 91 | 0***0 | Труба цилиндра рукояти VI | |
| 92 | 0***0 | Труба нагнетательная V | |
| 93 | 0***2 | Тройник | |
| 94 | 0***0 | Труба цилиндра рукояти I | |
| 95 | 0***0 | Труба цилиндра рукояти II | |
| 96 | 5***1 | Винт | |
| 97 | 0***0 | Труба обратных клапанов | |
| 98 | 0***0 | Труба манометра I | |
| 99 | 0***0 | Труба манометра II | |
| 100 | 0***0 | Труба манометра IV | |
| 101 | 0***0 | Труба манометра III | |
| 102 | 0***0 | Установка манометра | |
| 103 | 0***0 | Труба нагнетательная IV | |
| 104 | 0***0 | Труба нагнетательная VI | |
| 105 | 0***0 | Труба гидромотора хода I | |
| 106 | 0***0 | Труба гидромотора хода сливная | |
| 107 | 0***0 | Труба цилиндра стрелы VI | |
| 108 | Г***0 | Болт М10Х30 | |
| 109 | 0***0 | Труба цилиндра стрелы III | |
| 110 | 0***0 | Труба коллектора I | |
| 111 | 0***8 | Тройник | |
| 112 | 0***0 | Труба цилиндра стрелы I | |
| 113 | 0***1 | Тройник | |
| 114 | 0***0 | Труба цилиндра стрелы IV | |
| 115 | 0***0 | Труба цилиндра ковша I | |
| 116 | 0***0 | Труба цилиндра стрелы V | |
| 117 | 0***0 | Труба цилиндра стрелы II | |
| 118 | 0***0 | Труба гидромотора поворота I | |
| 119 | 0***0 | Труба сливная насоса II | |
| 120 | 0***0 | Труба сливная насоса I | |
| 121 | 0***0 | Труба гидромотора поворота IV | |
| 122 | 0***0 | Труба гидромотора поворота III | |
| 123 | 0***0 | Труба коллектора II | |
| 124 | 0***0 | Труба цилиндра рукояти III | |
| 125 | Г***0 | Болт М10Х30 | |
| 126 | 0***0 | Труба цилиндра ковша II | |
| 127 | 0***0 | Труба цилиндра рукояти IV | |
| 128 | Г***0 | Гайка М4 | |
| 129 | Г***0 | Болт М10Х30 | |
| 130 | Г***3 | Рукав 50-15, l=200 | |
| 131 | 0***7 | Хомут | |
| 132 | 0***0 | Труба крана I | |
| 133 | 0***0 | Труба сливная насоса III |
