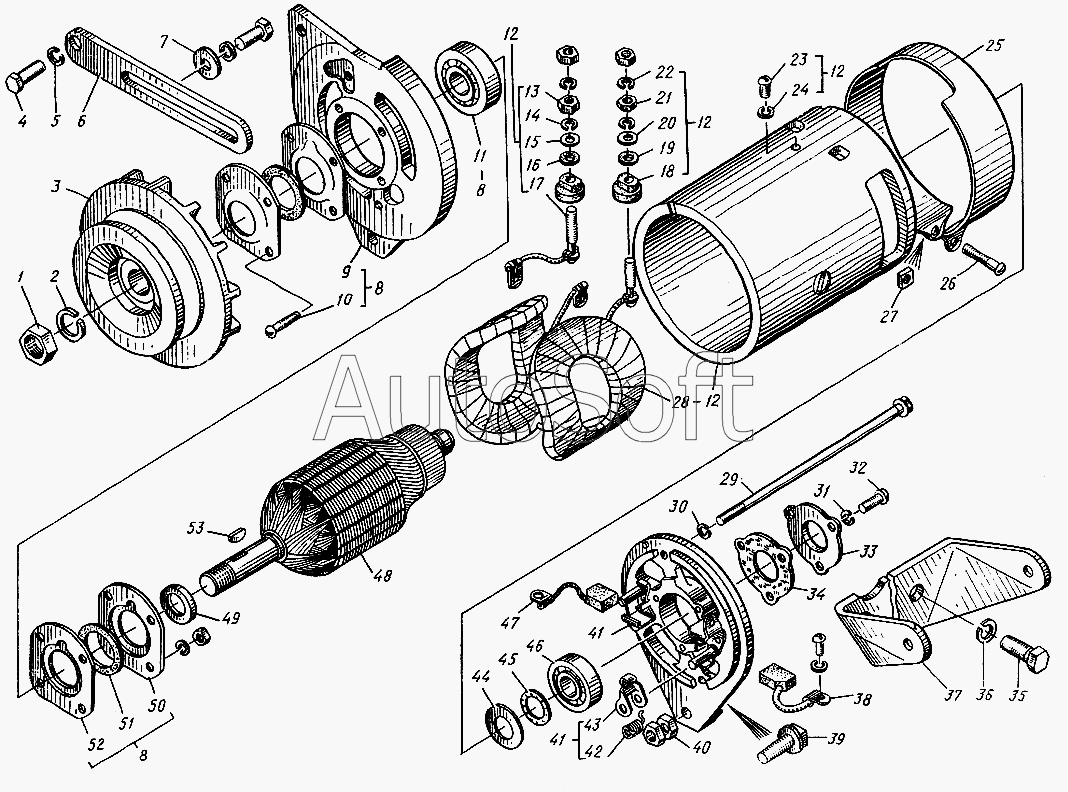

Каталог запасных частей к технике: ЛЗА 4014 (2006). Генератор
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
Г108-Г
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г108-Г | Г***Г | Генератор | |
| 1 | М***5 | Гайка | |
| 2 | М***4 | Шайба пружинная | |
| 3 | П***1 | Шкив | |
| 4 | 2***8 | Болт М8х22 | |
| 5 | 2***2 | Шайба 8 | |
| 6 | 5***5 | Планка установочная | |
| 7 | 2***8 | Шайба 8 | |
| 8 | Г***Г | Крышка со стороны привода в сборе | |
| 9 | Г***Г | Крышка со стороны привода | |
| 10 | 7***6 | Винт | |
| 11 | 3***3 | Подшипник шариковый | |
| 12 | Г***В | Корпус в сборе | |
| 13 | 8***М | Гайка вывода "Я" | |
| 14 | М***6 | Шайба вывода "Я" пружинная | |
| 15 | Н***7 | Шайба вывода "Я" | |
| 16 | Г***Б | Шайба вывода "Я" изоляционная | |
| 17 | Г***0 | Вывод в сборе | |
| 18 | Г***5 | Втулка изоляционная | |
| 19 | М***6 | Шайба вывода "Ш" изоляционная | |
| 20 | М***4 | Шайба вывода "Ш" | |
| 21 | М***1 | Гайка | |
| 22 | М***1 | Шайба вывода "Ш" пружинная | |
| 23 | 7***8 | Винт | |
| 24 | Х***1 | Шайба пружинная | |
| 25 | Г***Б | Лента защитная | |
| 26 | Х***3 | Винт | |
| 27 | 8***М | Гайка | |
| 28 | Г***0 | Катушка в сборе | |
| 29 | Г***0 | Шпилька стяжная | |
| 30 | Х***2 | Шайба пружинная | |
| 31 | Х***2 | Шайба пружинная | |
| 32 | 8***1 | Винт | |
| 33 | Г***2 | Крышка подшипника | |
| 34 | Г***3 | Прокладка | |
| 35 | 2***8 | Болт М10х25 | |
| 36 | 2***2 | Шайба 10 | |
| 37 | 5***0 | Кронштейн генератора | |
| 38 | Г***0 | Щетка изолированная в сборе | |
| 39 | 2***8 | Болт М8х1х30 | |
| 40 | 2***8 | Гайка М8х1 | |
| 41 | Г***М | Крышка со стороны коллектора в сборе | |
| 42 | Г***4 | Пружина | |
| 43 | Г***5 | Рычаг щеткодержателя | |
| 44 | Г***5 | Шайба | |
| 45 | Г***4 | Прокладка | |
| 46 | 6***2 | Подшипник шариковый | |
| 47 | Г***5 | Щетка неизолированная в сборе | |
| 48 | П***М | Якорь в сборе | |
| 49 | Г***5 | Чашка опорная | |
| 50 | Г***В | Держатель сальника | |
| 51 | Г***4 | Сальник | |
| 52 | П***В | Держатель сальника | |
| 53 | Б***6 | Шпонка сегментная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
