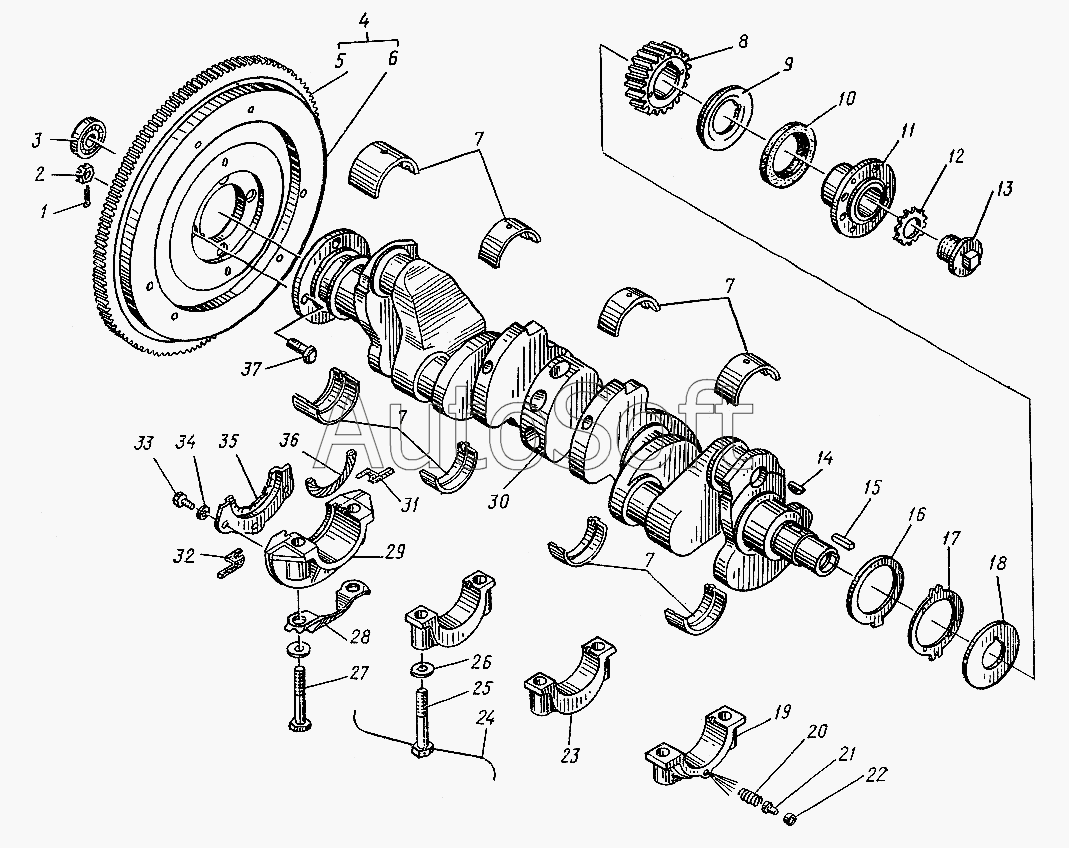

Каталог запасных частей к технике: ЛЗА 4014 (2006). Вал коленчатый и маховик
37
25
26
27
28
29
30
31
32
33
34
35
36
24
30
7
7
7
7
7
7
7
7
7
7
12
2
3
3
4
5
6
7
7
7
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Шплинт 2,5х20 | |
| 2 | 2***П | Гайка М11х1 | |
| 3 | 6***3 | Подшипник первичного вала | |
| 3 | М***0 | Подшипник первичного вала | |
| 4 | 5***5 | Маховик в сборе | |
| 5 | 4***5 | Обод зубчатый маховика | |
| 6 | 5***0 | Маховик | |
| 7 | В***2 | Вкладыши коренных подшипников номинального размера | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 0,05мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 0,25мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 0,3мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 0,5мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 0,75мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 1,0мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 1,25мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 1,5мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 0,55мм | |
| 7 | В***Р | Вкладыши коренных подшипников, уменьшенные на 0,8мм | |
| 8 | 1***2 | Шестерня распределительная | |
| 9 | 2***1 | Маслоотражатель | |
| 10 | 5***2 | Сальник в сборе | |
| 11 | 4***8 | Ступица шкива коленчатого вала | |
| 12 | 2***8 | Шайба замочная | |
| 13 | 4***4 | Винт коленчатого вала | |
| 14 | 2***П | Шпонка 6х25 сегментная | |
| 15 | 2***8 | Шпонка 8х6х34 призматическая | |
| 16 | 1***6 | Шайба задняя | |
| 17 | 1***6 | Шайба передняя | |
| 18 | 1***7 | Шайба упорная | |
| 19 | 5***0 | Крышка переднего подшипника | |
| 20 | 5***8 | Пружина штифта | |
| 21 | 5***2 | Штифт | |
| 22 | 5***9 | Втулка штифта | |
| 23 | 1***2 | Крышка средних подшипников | |
| 24 | 2***П | Шплинт 1,6х275 | |
| 25 | 2***П | Болт М14х75 | |
| 26 | 2***8 | Шайба 15 | |
| 27 | 2***П | Болт М14х75 | |
| 28 | 1***1 | Пластина запорная | |
| 29 | 5***2 | Крышка заднего подшипника | |
| 30 | 1***3 | Вал коленчатый | |
| 30 | В***4 | Вал коленчатый в комплекте | |
| 31 | 1***Б | Прокладка крышки левая | |
| 32 | 1***Б | Прокладка крышки правая | |
| 33 | 2***П | Болт М6х12 | |
| 34 | 2***8 | Шайба 6 | |
| 35 | 1***А | Держатель сальника | |
| 36 | 1***2 | Набивка сальника | |
| 37 | 1***7 | Болт маховика |
