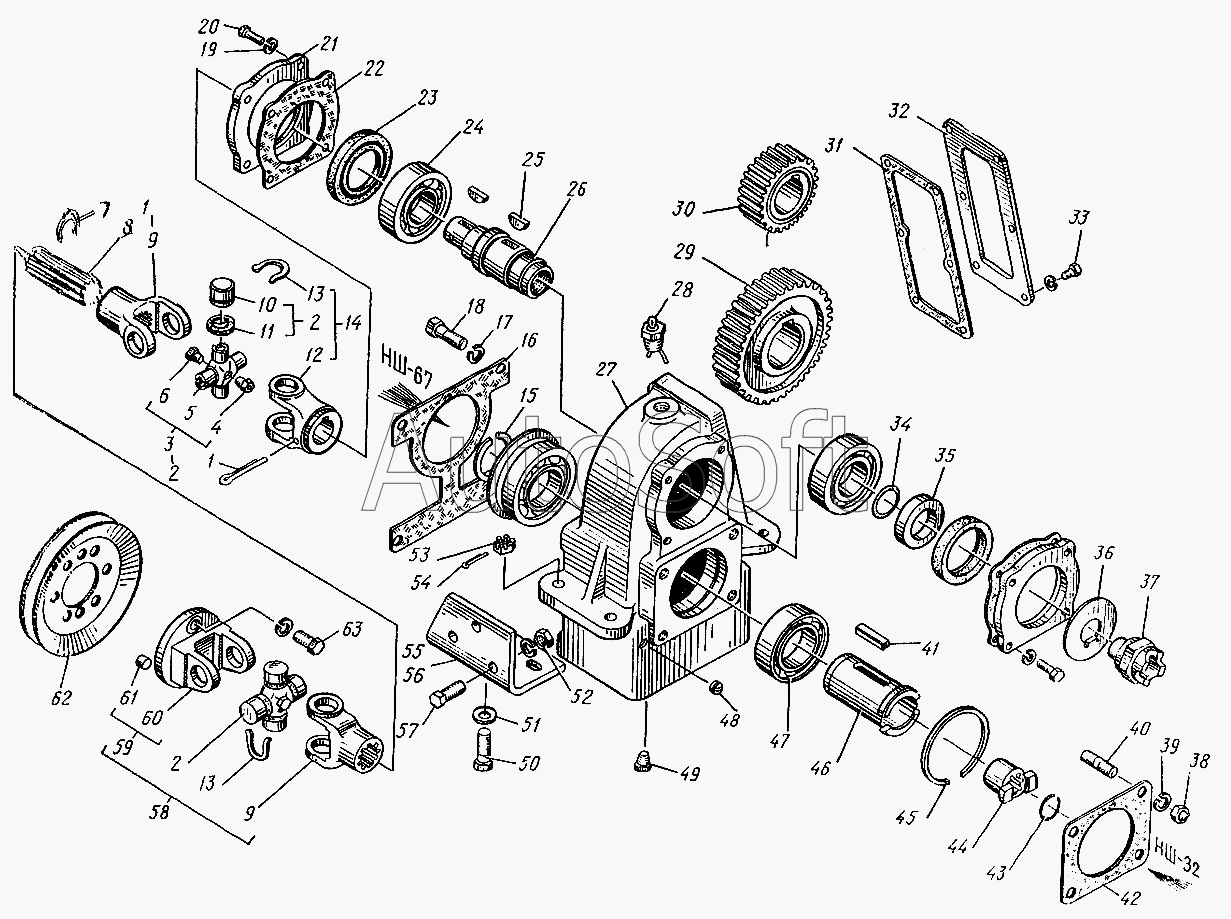

Каталог запасных частей к технике: ЛЗА 4014 (2006). Привод гидронасосов
1
1
2
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-4618009 | 4***9 | Редуктор с гидронасосами в сборе | |
| 4014-4618010 | 4***0 | Редуктор в сборе | |
| 4014П-4618011 | 4***1 | Редуктор без шарнира кардана в сборе | |
| 1 | 2***8 | Шплинт 6,3х60 | |
| 2 | 4***2 | Крестовина в сборе | |
| 3 | 4***8 | Крестовина с пробкой и клапаном в сборе | |
| 4 | 3***П | Клапан предохранительный в сборе | |
| 5 | 4***0 | Крестовина | |
| 6 | 3***8 | Пробка КГ 1/8" | |
| 7 | 4***7 | Кольцо стопорное | |
| 8 | 4***3 | Валик | |
| 9 | 4***6 | Вилка | |
| 10 | 4***А | Подшипник игольчатый в сборе | |
| 10 | 7***5 | Подшипник игольчатый в сборе | |
| 11 | 4***А | Сальник подшипника | |
| 12 | 4***3 | Вилка | |
| 13 | 4***3 | Кольцо стопорное | |
| 14 | 4***6 | Вилка в сборе | |
| 15 | 1***0 | Кольцо стопорное | |
| 16 | 4***4 | Прокладка | |
| 17 | 2***2 | Шайба 12 | |
| 18 | 2***9 | Болт М12х40 | |
| 19 | 2***2 | Шайба 8 | |
| 20 | 2***9 | Болт М8х25 | |
| 21 | 4***Б | Корпус сальника | |
| 22 | 4***8 | Прокладка | |
| 23 | 5***2 | Сальник в сборе | |
| 24 | Б***4 | Подшипник шариковый | |
| 25 | 8***1 | Шпонка сегментная | |
| 26 | 4***6 | Вал | |
| 27 | 4***2 | Корпус редуктора | |
| 28 | 4***А | Пробка-отдушина в сборе | |
| 29 | 4***8 | Шестерня | |
| 30 | 4***7 | Шестерня | |
| 31 | 4***6 | Прокладка | |
| 32 | 4***4 | Крышка | |
| 33 | 2***9 | Болт М8х12 | |
| 34 | Н***9 | Кольцо уплотнительное | |
| 35 | 4***4 | Втулка распорная | |
| 36 | 4***6 | Шайба стопорная | |
| 37 | 1***3 | Храповик в сборе | |
| 38 | 2***9 | Гайка М10х1 | |
| 39 | 2***2 | Шайба 10 | |
| 40 | 2***9 | Шпилька М10х1х28 | |
| 41 | 3***5 | Шпонка призматическая | |
| 42 | 4***3 | Прокладка | |
| 43 | 4***8 | Кольцо стопорное | |
| 44 | 4***9 | Переходник | |
| 45 | 4***2 | Кольцо ВК-90 | |
| 46 | 4***2 | Вал вторичный | |
| 47 | 2***0 | Подшипник шариковый | |
| 48 | 2***2 | Пробка КГ 1/8" | |
| 49 | 2***2 | Пробка КГ 1/8" | |
| 50 | 2***9 | Болт М12х1,25х40 | |
| 51 | 2***2 | Шайба 12 | |
| 52 | 2***9 | Гайка М10 | |
| 53 | 2***9 | Гайка М12 | |
| 54 | 2***2 | Шплинт 3,2х20 | |
| 55 | 4***1 | Кронштейн левый | |
| 56 | 4***0 | Кронштейн правый | |
| 57 | 2***9 | Болт М10х30 | |
| 58 | 4***8 | Кардан задний в сборе | |
| 59 | 4***5 | Вилка фланцевая в сборе | |
| 60 | 4***7 | Вилка фланцевая | |
| 61 | 4***9 | Штифт | |
| 62 | 4***3 | Шкив коленчатого вала | |
| 63 | 2***9 | Болт М10х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
