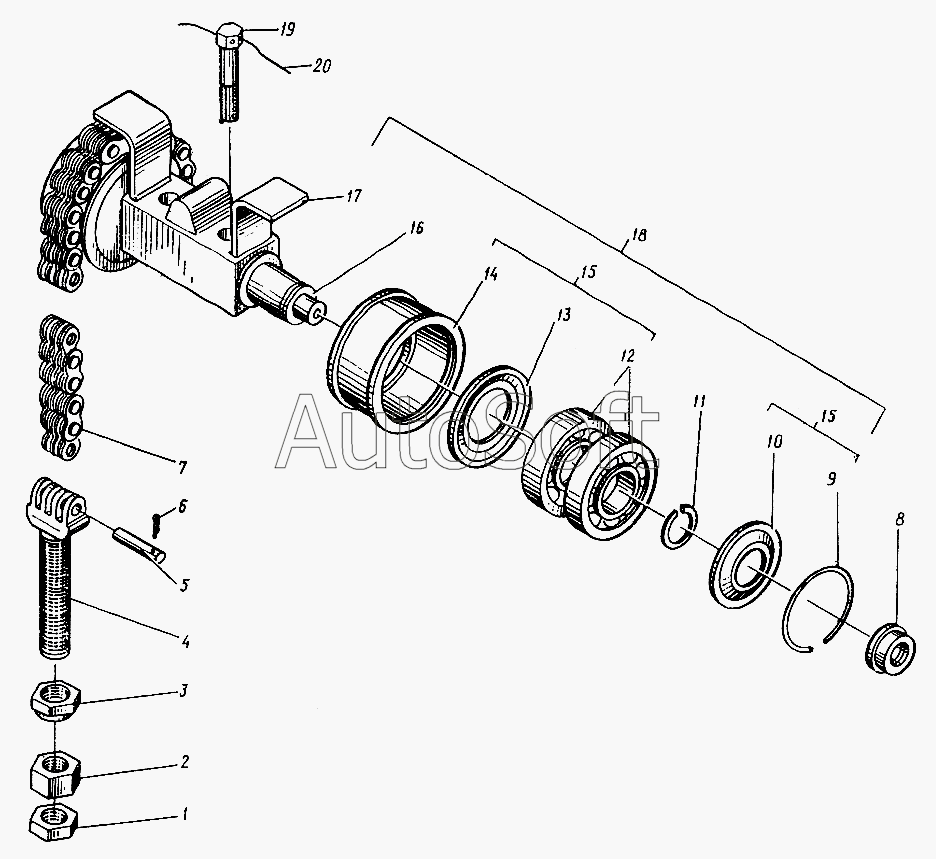

Каталог запасных частей к технике: ЛЗА 4014 (2006). Механизм подъема
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М30х2 | |
| 2 | 2***9 | Гайка М30х2 | |
| 3 | 4***4 | Гайка | |
| 4 | 4***8 | Тяга | |
| 5 | 4***Б | Палец | |
| 6 | 2***8 | Шплинт 3,2х20 | |
| 7 | 4***3 | Цепь П25/16 в сборе | |
| 7 | 4***4 | Цепь П25/16 в сборе | |
| 7 | 4***5 | Цепь П25/16 в сборе | |
| 8 | 4***0 | Ролик | |
| 9 | 4***2 | Кольцо стопорное | |
| 10 | 4***6 | Крышка | |
| 11 | 1***5 | Кольцо стопорное | |
| 12 | 7***9 | Подшипник | |
| 13 | 4***3 | Шайба | |
| 14 | 4***2 | Ролик | |
| 15 | 4***6 | Ролик в сборе | |
| 16 | 4***0 | Траверса | |
| 17 | 4***0 | Кронштейн | |
| 18 | 4***0 | Траверса в сборе | |
| 19 | 4***8 | Болт | |
| 20 | П***1 | Проволока 1,6 С-1 |
