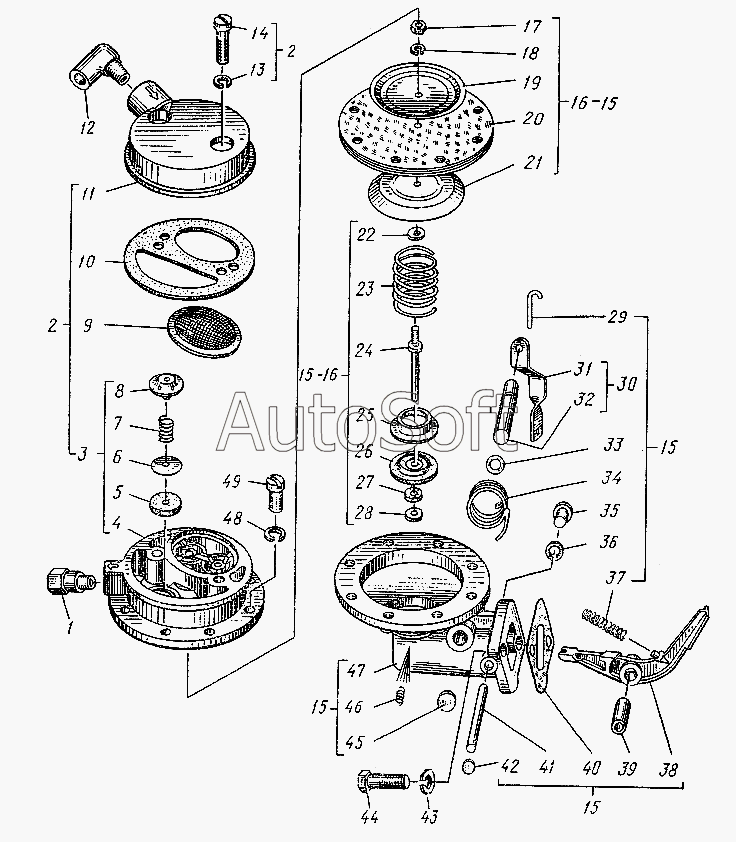

Каталог запасных частей к технике: ЛЗА 4014 (2006). Насос топливный
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
51А-1106010-А
14
2
2
3
4
5
6
7
8
9
10
11
12
13
1
15
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51А-1106010-А | 5***А | Насос топливный в сборе | |
| 1 | 2***9 | Штуцер | |
| 2 | 5***А | Головка насоса в сборе | |
| 3 | 5***6 | Головка с клапанами в сборе | |
| 4 | 5***8 | Головка | |
| 5 | 1***Б | Клапан | |
| 6 | 5***3 | Пластина клапана | |
| 7 | 5***7 | Пружина клапана | |
| 8 | 5***6 | Обойма клапана | |
| 9 | 5***5 | Фильтр в сборе | |
| 10 | 1***8 | Прокладка крышки | |
| 11 | 5***Б | Крышка головки | |
| 12 | 2***4 | Штуцер | |
| 13 | Н***9 | Шайба 6 | |
| 14 | 2***1 | Винт М6х25 | |
| 15 | 5***0 | Корпус в сборе | |
| 16 | 5***0 | Диафрагма в сборе | |
| 17 | 2***9 | Гайка М5 | |
| 18 | 2***2 | Шайба 5 | |
| 19 | 5***7 | Шайба диафрагмы верхняя | |
| 20 | 1***2 | Диафрагма | |
| 21 | 5***6 | Шайба диафрагмы нижняя | |
| 22 | 5***9 | Шайба уплотнительная | |
| 23 | 5***0 | Пружина диафрагмы | |
| 24 | 5***4 | Тяга диафрагмы | |
| 25 | 5***3 | Держатель уплотнителя тяги | |
| 26 | 5***4 | Уплотнитель тяги | |
| 27 | 5***6 | Шайба рычага | |
| 28 | 5***8 | Шайба упорная рычага | |
| 29 | 5***3 | Шплинт | |
| 30 | 5***0 | Валик ручного привода в сборе | |
| 31 | 5***2 | Рычаг ручного привода | |
| 32 | 5***Б | Валик ручного привода | |
| 33 | 5***0 | Уплотнитель валика | |
| 34 | 5***5 | Пружина рычага | |
| 35 | К***А | Пробка | |
| 36 | 1***9 | Прокладка | |
| 37 | 5***8 | Пружина рычага привода насоса | |
| 38 | 5***8 | Рычаг привода насоса | |
| 39 | 1***Б | Втулка рычага | |
| 40 | 5***0 | Прокладка | |
| 41 | 5***8 | Валик рычага | |
| 42 | К***2 | Заглушка | |
| 43 | 2***2 | Шайба 8 | |
| 44 | 2***8 | Болт М22 | |
| 45 | 2***С | Заглушка | |
| 46 | К***3 | Сетка воздушного фильтра | |
| 47 | 5***4 | Корпус | |
| 48 | 2***2 | Шайба 6 | |
| 49 | 2***8 | Винт М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
