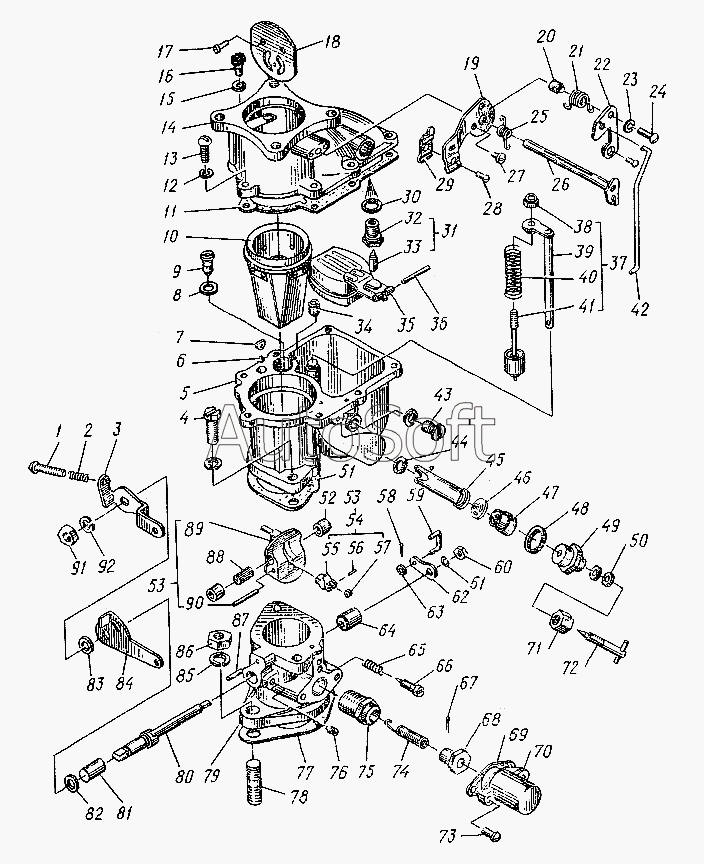

Каталог запасных частей к технике: ЛЗА 4014 (2006). Карбюратор
61
73
72
71
70
69
68
67
66
65
64
63
62
74
60
59
58
57
56
55
54
53
53
52
51
50
86
К22Г-1107000
92
91
90
89
88
87
49
85
84
83
82
81
80
79
78
77
76
75
13
24
23
22
21
20
19
18
17
16
15
14
25
12
11
10
9
8
7
6
5
4
3
2
37
48
47
46
45
44
43
42
41
40
39
38
1
36
35
34
33
32
31
30
29
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К22Г-1107000 | К***0 | Карбюратор К-22Г в сборе | |
| К22Г-1107300 | К***0 | Корпус верхний в сборе | |
| К22Г-1107400 | К***0 | Корпус поплавковой камеры в сборе | |
| К22Г-1107500-А | К***А | Корпус смесительной камеры в сборе | |
| К49-1107150 | К***0 | Игла регулировочная в сборе | |
| 1 | Г***4 | Винт М5х26 | |
| 2 | 0***5 | Пружина | |
| 3 | К***1 | Рычаг дроссельной заслонки | |
| 4 | 0***6 | Болт М8х23 | |
| 5 | К***0 | Корпус поплавковой камеры | |
| 6 | Н***8 | Шарик БVI 6ммР | |
| 7 | К***3 | Замок клапана | |
| 8 | 0***2 | Шайба 8 | |
| 9 | К***0 | Клапан экономайзера | |
| 10 | К***0 | Диффузор в сборе | |
| 11 | К***А | Прокладка | |
| 12 | Н***3 | Шайба 6Н пружинная | |
| 13 | 0***1 | Винт М6х18-001 | |
| 14 | К***0 | Корпус верхний | |
| 15 | 0***1 | Шайба 6 | |
| 16 | К***А | Жиклер-распылитель | |
| 17 | К***6 | Винт | |
| 18 | К***0 | Заслонка воздушная в сборе | |
| 19 | 2***4 | Кронштейн тяги | |
| 20 | 2***0 | Втулка | |
| 21 | К***8 | Пружина | |
| 22 | К***1 | Рычаг в сборе | |
| 23 | 0***3 | Шайба 5х1 | |
| 24 | 0***6 | Винт М5х16,5 | |
| 25 | 2***А | Пружина оси | |
| 26 | К***0 | Ось в сборе | |
| 27 | К***5 | Винт | |
| 28 | 0***1 | Винт М4х8-001 | |
| 29 | 2***5 | Кронштейн зажимной | |
| 30 | 0***3 | Шайба | |
| 31 | К***0 | Клапан подачи топлива в сборе | |
| 32 | К***2 | Корпус клапана | |
| 33 | К***1 | Клапан | |
| 34 | К***0 | Клапан обратный в сборе | |
| 35 | К***А | Поплавок в сборе | |
| 36 | 1***Н | Ось | |
| 37 | К***0 | Поршень в сборе | |
| 38 | К***1 | Гайка | |
| 39 | К***0 | Тяга в сборе | |
| 40 | 0***1 | Пружина | |
| 41 | К***0 | Поршень | |
| 42 | К***7 | Тяга | |
| 43 | К***1 | Жиклер холостого хода | |
| 44 | 0***4 | Шайба 12 | |
| 45 | К***8 | Распылитель | |
| 46 | К***7 | Прокладка блока жиклеров | |
| 47 | 9***0 | Блок жиклеров | |
| 48 | 0***1 | Шайба 18 | |
| 49 | К***1 | Корпус регулировочной иглы | |
| 50 | К***Б | Сальник регулировочной иглы | |
| 51 | К***А | Прокладка | |
| 52 | К***А | Втулка | |
| 53 | К***0 | Заслонка дроссельная в сборе | |
| 54 | К***0 | Серьга в сборе | |
| 55 | К***1 | Серьга дроссельной заслонки | |
| 56 | 4***1 | Ролик игольчатый | |
| 57 | 4***2 | Ролик | |
| 58 | Н***6 | Шплинт 1х8-001 | |
| 59 | К***6 | Серьга | |
| 60 | 0***2 | Гайка М5 | |
| 61 | Н***2 | Шайба 5Н пружинная | |
| 62 | К***8 | Рычаг | |
| 63 | 0***0 | Шайба 3 | |
| 64 | К***А | Втулка | |
| 65 | 0***4 | Пружина | |
| 66 | К***9 | Винт регулировочный | |
| 67 | 4***0 | Шпилька | |
| 68 | 4***6 | Муфта | |
| 69 | 4***7 | Прокладка | |
| 70 | 4***8 | Крышка регулятора | |
| 71 | К***4 | Гайка сальника | |
| 72 | К***С | Игла со штифтом регулировочная | |
| 73 | 4***А | Винт | |
| 74 | К***9 | Пружина регулятора | |
| 75 | К***1 | Втулка регулировочная | |
| 76 | 4***А | Винт | |
| 77 | 5***5 | Прокладка | |
| 78 | 2***П | Шпилька М10х1х23 | |
| 79 | К***Б | Корпус смесительной камеры | |
| 80 | К***Б | Муфта в сборе | |
| 81 | К***1 | Втулка | |
| 82 | 0***9 | Шайба 8х0,5 | |
| 83 | 0***8 | Шайба 8х1 | |
| 84 | К***Б | Рычаг | |
| 85 | 2***2 | Шайба 10 | |
| 86 | 2***8 | Гайка М10х1 | |
| 87 | 0***1 | Штифт 3,2х18,4 | |
| 88 | 4***3 | Ролик игольчатый | |
| 89 | К***1 | Заслонка дроссельная | |
| 90 | К***5 | Ось серьги | |
| 91 | 0***4 | Гайка М8х1-001 | |
| 92 | Н***4 | Шайба 8Н пружинная |
