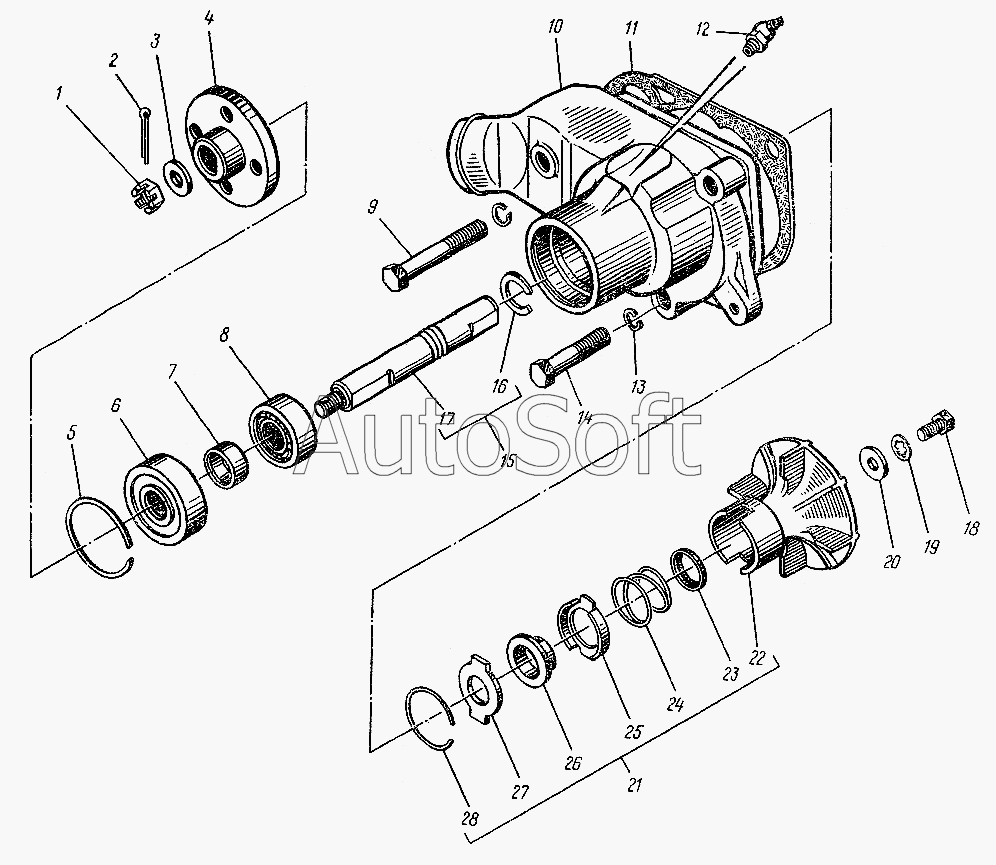

Каталог запасных частей к технике: ЛЗА 4014 (2006). Насос водяной
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
12-1307010-Г2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1307010-Г2 | 1***2 | Насос водяной в сборе | |
| 1 | 2***8 | Гайка М10х1 | |
| 2 | 2***П | Шплинт 3х20 | |
| 3 | 2***8 | Шайба 10 | |
| 4 | 1***В | Ступица шкива насоса | |
| 5 | 6***8 | Кольцо стопорное | |
| 6 | 2***3 | Подшипник передний | |
| 6 | 5***7 | Подшипник передний | |
| 7 | 1***5 | Втулка распорная | |
| 8 | 1***7 | Подшипник задний | |
| 8 | 2***А | Подшипник задний | |
| 9 | 2***8 | Болт М10х65 | |
| 10 | 1***Д | Корпус насоса | |
| 11 | 1***8 | Прокладка | |
| 12 | 2***8 | Масленка П-А-45 | |
| 13 | 2***2 | Шайба 10 | |
| 14 | 2***8 | Болт М10х45 | |
| 15 | 1***1 | Валик в сборе | |
| 16 | 5***9 | Кольцо стопорное | |
| 17 | 1***1 | Валик | |
| 18 | 2***8 | Болт М8х14 | |
| 19 | 2***8 | Шайба 8 | |
| 20 | 2***8 | Шайба 8 | |
| 21 | 1***1 | Крыльчатка с сальником в сборе | |
| 22 | 1***1 | Крыльчатка | |
| 23 | 1***Б | Кольцо манжеты | |
| 24 | 1***2 | Пружина сальника | |
| 25 | 1***Б | Обойма сальника | |
| 26 | 1***3 | Манжета сальника | |
| 27 | 2***1 | Шайба уплотнительная | |
| 28 | 1***2 | Кольцо стопорное |
