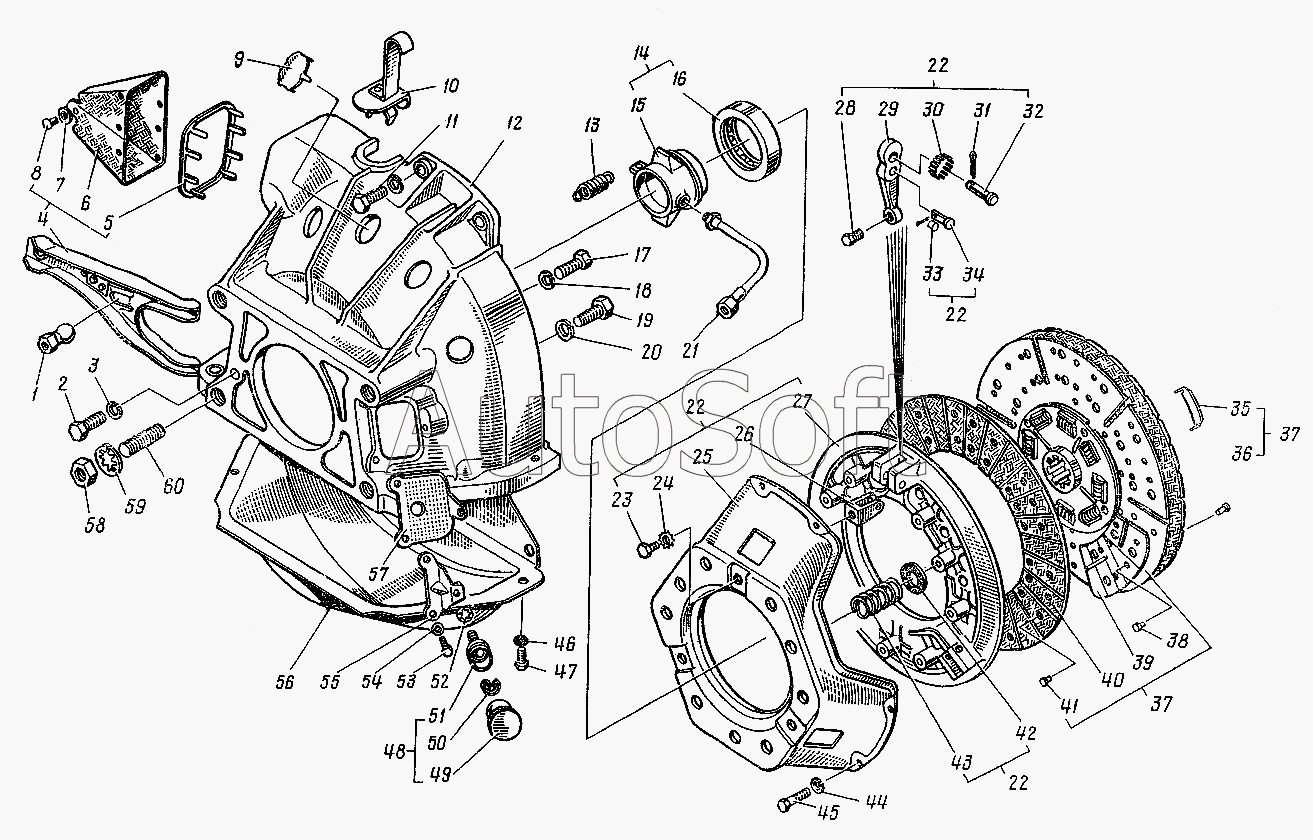

Каталог запасных частей к технике: ЛЗА 4014 (2006). Сцепление
47
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
35
35
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Опора шаровая | |
| 2 | 2***8 | Болт М10х1х32 | |
| 3 | 2***2 | Шайба 10 | |
| 4 | 5***0 | Вилка в сборе | |
| 5 | 1***4 | Рамка чехла | |
| 6 | 1***2 | Чехол вилки | |
| 7 | 2***8 | Шайба 4 | |
| 8 | 2***8 | Заклепка 4х8 | |
| 9 | 5***А | Сетка | |
| 10 | 5***А | Крышка | |
| 11 | 2***8 | Болт М10х28 | |
| 12 | 5***2 | Картер сцепления | |
| 13 | И***2 | Пружина оттяжная | |
| 14 | 1***2 | Подшипник с муфтой в сборе | |
| 15 | 1***2 | Муфта выключения сцепления | |
| 16 | 5***1 | Подшипник | |
| 16 | М***0 | Подшипник | |
| 17 | 2***8 | Болт М10х32 | |
| 18 | 2***2 | Шайба 10 | |
| 19 | 2***8 | Болт М12х32 | |
| 20 | 2***2 | Шайба 12Л | |
| 21 | 1***2 | Шланг смазки подшипника | |
| 22 | 5***0 | Диск нажимной в сборе | |
| 23 | 2***2 | Болт М8х1х14 | |
| 24 | 2***8 | Шайба 8 | |
| 25 | 5***5 | Кожух | |
| 26 | 2***8 | Вилка оттяжного рычага | |
| 27 | 5***3 | Диск нажимной | |
| 28 | 1***5 | Винт регулировочный | |
| 29 | 5***5 | Рычаг оттяжной | |
| 30 | 1***9 | Игла | |
| 31 | 2***П | Шплинт 2,5х12 | |
| 32 | 1***5 | Палец | |
| 33 | 1***3 | Ролик опорный | |
| 34 | 1***6 | Палец опорный | |
| 35 | 1***7 | Грузик балансировочный | |
| 35 | 1***8 | Грузик балансировочный | |
| 35 | 1***9 | Грузик балансировочный | |
| 36 | 2***П | Заклепка 4х7 | |
| 37 | 5***А | Диск ведомый в сборе | |
| 38 | 2***П | Заклепка 4х5 | |
| 39 | 5***5 | Пластина пружинная | |
| 40 | 5***8 | Накладка фрикционная | |
| 41 | 2***П | Заклепка 4х6 | |
| 42 | 1***7 | Шайба изолирующая | |
| 43 | 5***2 | Пружина | |
| 44 | 2***2 | Шайба 8 | |
| 45 | 2***2 | Болт М8х30 | |
| 46 | 2***2 | Шайба 8 | |
| 47 | 2***8 | Болт М8х16 | |
| 48 | 5***0 | Масленка в сборе | |
| 49 | М***9 | Крышка в сборе | |
| 50 | М***3 | Пружина крышки | |
| 51 | 5***2 | Корпус масленки в сборе | |
| 52 | 2***8 | Шайба 10 | |
| 53 | 2***8 | Болт М6х12 | |
| 54 | 2***2 | Шайба 6 | |
| 55 | 1***6 | Кронштейн | |
| 56 | 1***3 | Картер в сборе | |
| 57 | 5***8 | Сетка | |
| 58 | 2***8 | Гайка М14х1,5 | |
| 59 | 2***8 | Шайба 14 | |
| 60 | 2***П | Шпилька М14х32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
