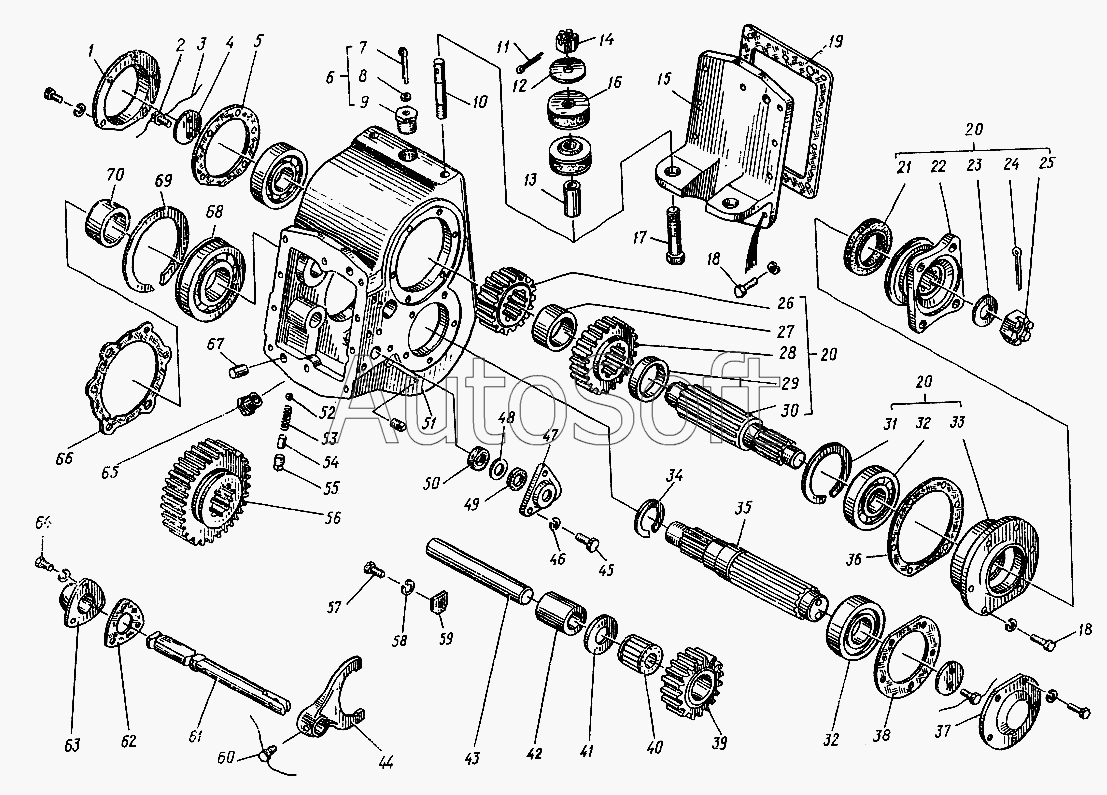

Каталог запасных частей к технике: ЛЗА 4014 (2006). Механизм обратного хода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
4014-1706010-10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-1706010-10 | 4***0 | Механизм обратного хода в сборе | |
| 1 | 4***9 | Крышка | |
| 2 | 2***9 | Болт М8х20 | |
| 3 | 2***8 | Шплинт 1,2х175 | |
| 4 | 4***8 | Шайба упорная | |
| 5 | 4***0 | Прокладка | |
| 6 | 4***А | Пробка-отдушина в сборе | |
| 7 | 2***8 | Шплинт 4х32 | |
| 8 | 2***8 | Шайба 4 | |
| 9 | 4***А | Пробка | |
| 10 | 2***9 | Шпилька М16х1,5х68 | |
| 11 | 2***8 | Шплинт 3,2х32 | |
| 12 | 4***1 | Шайба | |
| 13 | 4***0 | Втулка распорная | |
| 14 | 2***9 | Гайка М16х1,5 | |
| 15 | 4***0 | Крышка люка | |
| 16 | 1***8 | Подушка подвески | |
| 17 | 2***9 | Болт М16х1,5х80 | |
| 18 | 2***9 | Болт М8х28 | |
| 19 | 4***8 | Прокладка | |
| 20 | 4***0 | Вал ведущий в сборе | |
| 21 | 5***4 | Сальник в сборе | |
| 22 | 4***7 | Фланец в сборе | |
| 23 | 2***С | Шайба 25 | |
| 24 | 2***8 | Шплинт 4х40 | |
| 25 | 2***9 | Гайка М24х1,5 | |
| 26 | 4***1 | Шестерня малая | |
| 27 | 4***3 | Втулка | |
| 28 | 4***2 | Шестерня большая | |
| 29 | 4***4 | Втулка | |
| 30 | 4***0 | Вал ведущий | |
| 31 | 4***2 | Кольцо ВК-90 | |
| 32 | Б***4 | Подшипник шариковый | |
| 33 | 4***А | Корпус | |
| 34 | 4***0 | Кольцо стопорное | |
| 35 | 4***5 | Вал ведомый | |
| 36 | 4***2 | Прокладка | |
| 37 | 4***0 | Крышка | |
| 38 | 4***2 | Прокладка | |
| 39 | 4***0 | Шестерня промежуточная | |
| 40 | 6***6 | Подшипник роликовый | |
| 41 | 4***0 | Шайба упорная | |
| 42 | 4***0 | Втулка распорная | |
| 43 | 4***2 | Ось | |
| 44 | 4***0 | Вилка переключения хода | |
| 45 | 2***9 | Болт М8х22 | |
| 46 | 2***2 | Шайба 8 | |
| 47 | 4***3 | Крышка штока | |
| 48 | 4***2 | Шайба | |
| 49 | 5***6 | Сальник штока | |
| 50 | 4***4 | Кольцо уплотнительное | |
| 51 | 4***5 | Картер | |
| 52 | 3***П | Шарик IV 11,113мм Н | |
| 53 | 1***6 | Пружина фиксатора | |
| 54 | 4***5 | Упор пружины | |
| 55 | А***6 | Пробка К 1/4" | |
| 56 | 4***А | Шестерня ведомая | |
| 57 | 2***9 | Болт М10х20 | |
| 58 | 2***2 | Шайба 10 | |
| 59 | 1***8 | Стопор оси | |
| 60 | 4***3 | Винт стопорный | |
| 61 | 4***2 | Шток | |
| 62 | 4***1 | Прокладка | |
| 63 | 4***1 | Кожух штока | |
| 64 | 2***9 | Болт М8х16 | |
| 65 | 2***9 | Пробка КГ 1/2" | |
| 66 | 1***6 | Прокладка | |
| 67 | 4***Б | Штифт | |
| 68 | 5***0 | Подшипник шариковый | |
| 69 | 4***2 | Кольцо стопорное | |
| 70 | 4***6 | Втулка распорная |
