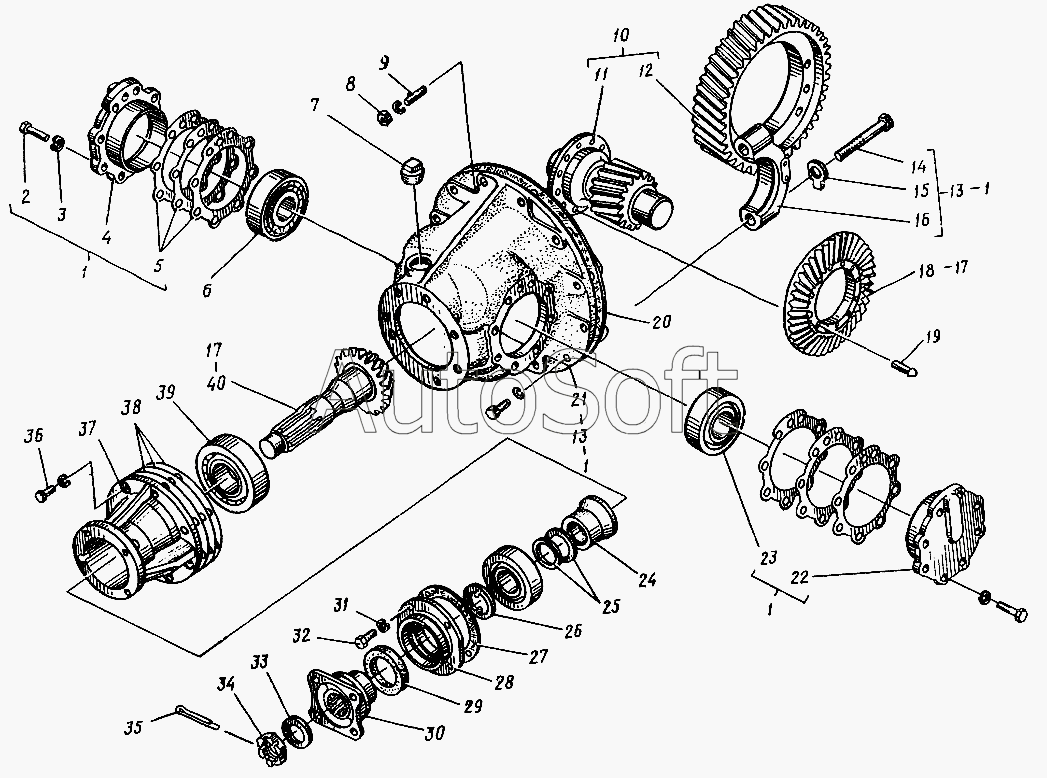

Каталог запасных частей к технике: ЛЗА 4014 (2006). Редуктор ведущего моста
1
1
1
1
2
3
4
5
5
5
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
25
25
25
25
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
38
39
39
40
130-2402010-А2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2402010-А2 | 1***2 | Редуктор в сборе | |
| 1 | 1***9 | Картер редактора в сборе | |
| 2 | 2***8 | Болт М12х40 | |
| 3 | 2***2 | Шайба 12 | |
| 4 | 1***Б | Гнездо правое | |
| 5 | 1***Б | Прокладка 1,0мм | |
| 5 | 1***Б | Прокладка 0,5мм | |
| 5 | 1***Б | Прокладка 0,2мм | |
| 5 | 1***Б | Прокладка 0,1мм | |
| 5 | 1***Б | Прокладка 0,05мм | |
| 6 | 3***П | Подшипник роликовый | |
| 6 | 7***У | Подшипник роликовый | |
| 7 | 2***П | Пробка КГ 1/4" | |
| 8 | 2***8 | Гайка М12х1,25 | |
| 9 | 3***8 | Шпилька М12х1,25 | |
| 10 | 1***2 | Шестерни цилиндрические | |
| 11 | 1***Б | Шестерня ведущая цилиндрическая | |
| 12 | 1***Б | Шестерня ведомая цилиндрическая | |
| 13 | 1***Б | Картер в сборе | |
| 14 | 3***8 | Болт | |
| 15 | 1***7 | Пластина стопорная | |
| 16 | 1***9 | Крышка подшипника | |
| 17 | 1***0 | Шестерни конические | |
| 18 | 1***0 | Шестерня ведомая коническая | |
| 19 | 1***3 | Заклепка | |
| 20 | 1***Б | Прокладка | |
| 21 | 1***Б | Картер | |
| 22 | 1***Б | Гнездо левое | |
| 23 | 1***5 | Подшипник передний | |
| 23 | 7***У | Подшипник передний | |
| 24 | 1***9 | Втулка подшипников распорная | |
| 25 | 1***8 | Шайба 2,004-2,02мм регулировочная | |
| 25 | 1***9 | Шайба 2,050-2,07мм регулировочная | |
| 25 | 1***0 | Шайба 2,154-2,17мм регулировочная | |
| 25 | 1***1 | Шайба 2,254-2,27мм регулировочная | |
| 25 | 1***2 | Шайба 2,354-2,37мм регулировочная | |
| 25 | 1***3 | Шайба 2,454-2,47мм регулировочная | |
| 25 | 1***4 | Шайба 2,554-2,57мм регулировочная | |
| 25 | 1***5 | Шайба 2,604-2,62мм регулировочная | |
| 26 | 1***8 | Шайба | |
| 27 | 1***7 | Прокладка | |
| 28 | 1***Б | Крышка | |
| 29 | 1***3 | Сальник в сборе | |
| 30 | 1***6 | Фланец в сборе | |
| 31 | 2***2 | Шайба 10 | |
| 32 | 2***8 | Болт М10х25 | |
| 33 | 3***П | Шайба 34 | |
| 34 | 3***П | Гайка М33х1,5 | |
| 35 | 2***8 | Шплинт 5х45 | |
| 36 | 2***8 | Болт М12х35 | |
| 37 | 1***9 | Картер подшипников | |
| 38 | 1***6 | Прокладка 1,0мм | |
| 38 | 1***7 | Прокладка 0,5мм | |
| 38 | 1***8 | Прокладка 0,2мм | |
| 38 | 1***9 | Прокладка 0,1мм | |
| 38 | 1***0 | Прокладка 0,05мм | |
| 39 | 1***1 | Подшипник задний | |
| 39 | 7***У | Подшипник задний | |
| 40 | 1***7 | Шестерня ведущая коническая |
