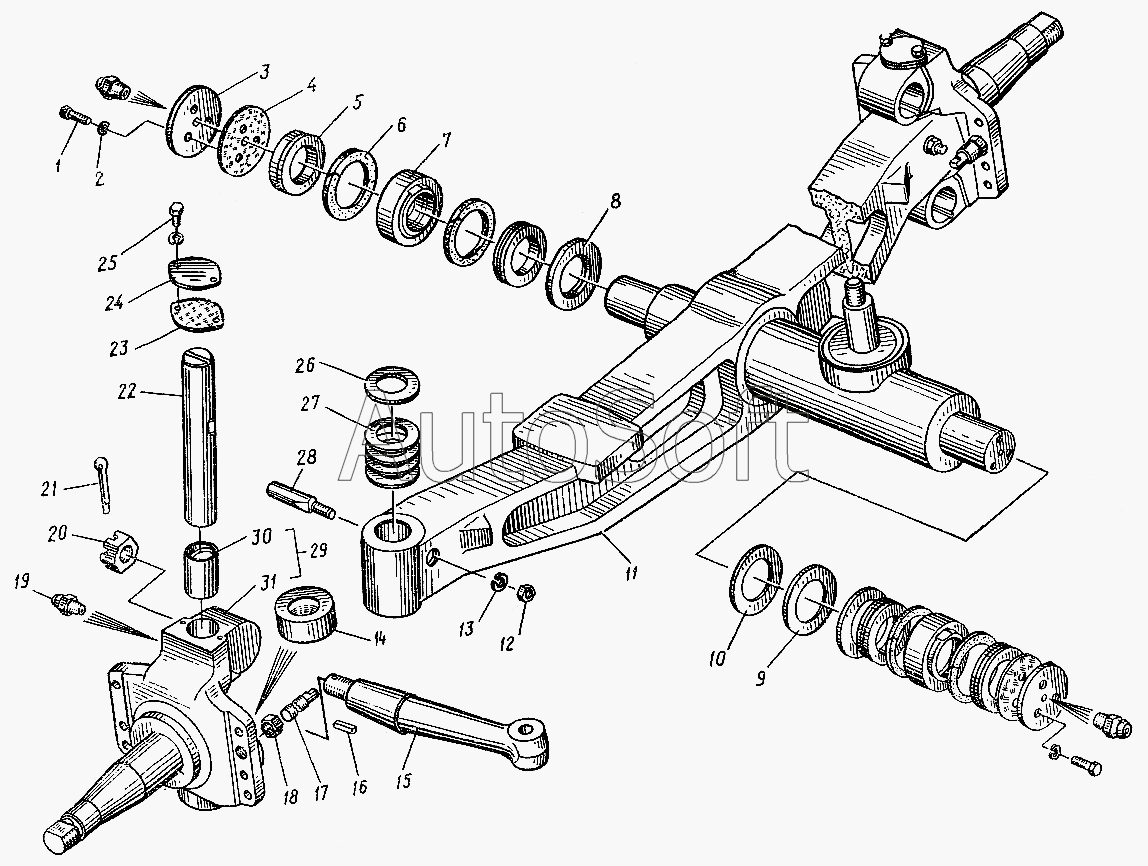

Каталог запасных частей к технике: ЛЗА 4014 (2006). Ось задняя и поворотные кулаки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
29
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3001009-В | 1***В | Кулак с гайкой поворотным в сборе | |
| 130-3001011-В | 1***В | Кулак с гайкой поворотный левый в сборе | |
| 4014-2910001-01 | 4***1 | Подвеска с колесами задняя в сборе | |
| 4014-2910004-01 | 4***1 | Балка задняя в сборе | |
| 1 | 2***9 | Болт М8х28 | |
| 2 | 2***С | Шайба 8 | |
| 3 | 4***0 | Крышка | |
| 4 | 4***8 | Прокладка | |
| 5 | 4***2 | Втулка | |
| 6 | 4***4 | Кольцо | |
| 7 | Ш***0 | Подшипник шарнирный | |
| 8 | 4***1 | Кольцо упорное | |
| 9 | 4***4 | Прокладка регулировочная | |
| 10 | 4***2 | Прокладка регулировочная | |
| 11 | 4***1 | Ось задняя | |
| 12 | 2***9 | Гайка М12 | |
| 13 | 2***2 | Шайба 12 | |
| 14 | 2***8 | Подшипник в кожухе роликовый упорный | |
| 15 | 4***0 | Рычаг правый | |
| 15 | 4***1 | Рычаг левый | |
| 16 | 4***3 | Шпонка | |
| 17 | 4***6 | Упор | |
| 18 | 2***9 | Гайка М16х1,5 | |
| 19 | 2***9 | Масленка I-А1 | |
| 20 | 3***9 | Гайка М27х1,5 | |
| 21 | 2***8 | Шплинт 5х45 | |
| 22 | 1***9 | Шкворень | |
| 23 | 1***5 | Прокладка | |
| 24 | 1***4 | Крышка | |
| 25 | 2***9 | Болт М8х12 | |
| 26 | 1***3 | Шайба кулака | |
| 27 | 1***2 | Шайба регулировочная | |
| 28 | 4***5 | Клин стопорный | |
| 29 | 4***2 | Кулак поворотный правый в сборе | |
| 29 | 4***3 | Кулак поворотный левый в сборе | |
| 30 | 1***6 | Втулка | |
| 31 | 1***В | Кулак поворотный правый | |
| 31 | 1***В | Кулак поворотный левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
