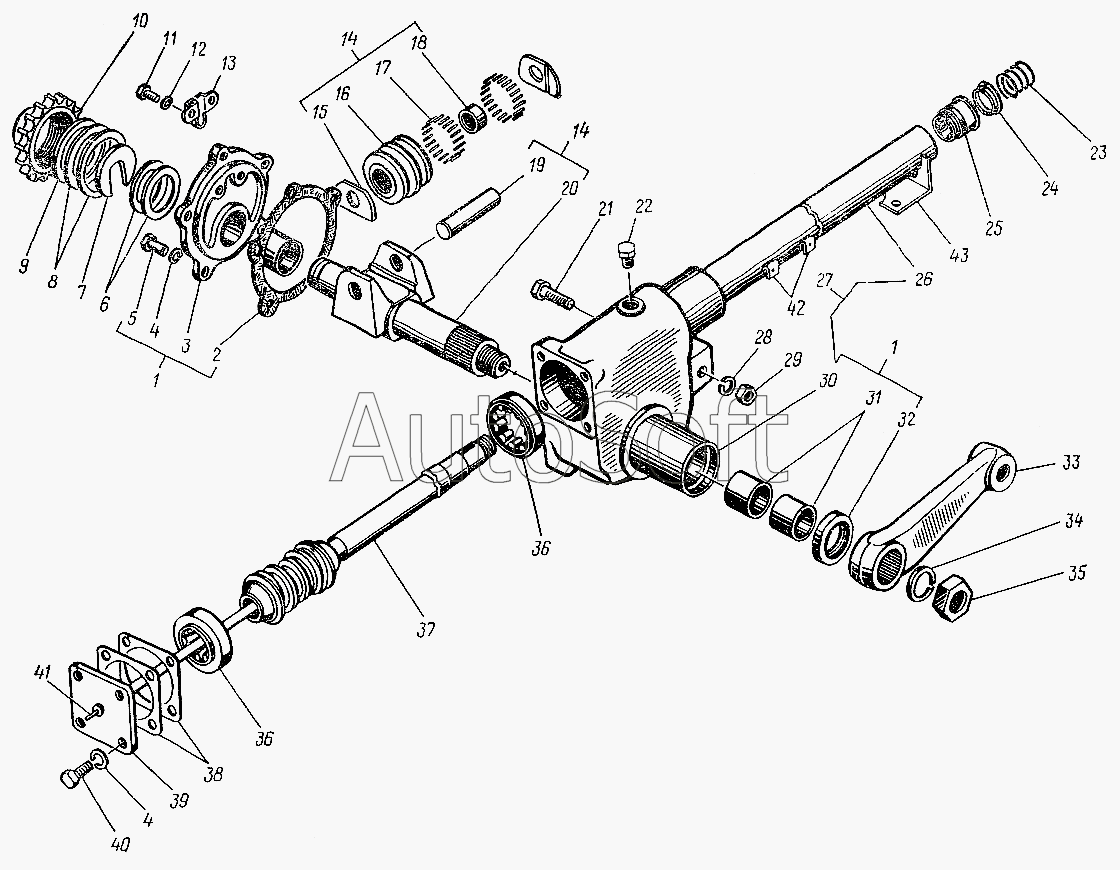

Каталог запасных частей к технике: ЛЗА 4014 (2006). Рулевое управление
36
36
24
25
26
27
28
29
30
31
32
33
34
35
23
37
38
38
38
38
39
40
41
42
43
4014-3401012
4014-3401010-10
10
2
3
4
4
5
6
6
6
6
6
7
8
9
1
1
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-3401010-10 | 4***0 | Рулевое управление в сборе | |
| 4014-3401012 | 4***2 | Рулевое управление в сборе | |
| 1 | 1***3 | Картер в сборе | |
| 2 | 1***4 | Прокладка | |
| 3 | 1***3 | Крышка | |
| 4 | 2***2 | Шайба 10 | |
| 5 | 2***8 | Болт М10х20 | |
| 6 | 1***1 | Шайба 1мм регулировочная | |
| 6 | 1***2 | Шайба 0,5мм регулировочная | |
| 6 | 1***3 | Шайба 0,2мм регулировочная | |
| 6 | 1***4 | Шайба 0,1мм регулировочная | |
| 6 | 1***5 | Шайба 0,05мм регулировочная | |
| 7 | 1***0 | Шайба упорная | |
| 8 | 1***1 | Кольцо уплотнительное | |
| 9 | 1***0 | Кольцо уплотнительное | |
| 10 | 1***6 | Гайка | |
| 11 | 2***8 | Болт М8х20 | |
| 12 | 2***2 | Шайба 8 | |
| 13 | 1***3 | Стопор гайки | |
| 14 | 1***0 | Вал сошки в сборе | |
| 15 | 1***0 | Шайба упорная | |
| 16 | 1***4 | Ролик | |
| 17 | 1***2 | Игла подшипника | |
| 18 | 1***8 | Втулка распорная | |
| 19 | 1***3 | Ось | |
| 20 | 1***А | Вал сошки | |
| 21 | 2***9 | Болт М12х40 | |
| 22 | 2***П | Пробка К 3/8" | |
| 23 | 1***0 | Пружина | |
| 24 | 1***8 | Кольцо разжимное | |
| 25 | 8***6 | Подшипник | |
| 26 | 1***5 | Труба рулевой колонки | |
| 27 | 1***1 | Картер с трубой рулевой колонки в сборе | |
| 28 | 2***С | Шайба 12 | |
| 29 | 2***9 | Гайка М12 | |
| 30 | 1***5 | Картер | |
| 31 | 1***А | Втулка | |
| 32 | 1***А | Сальник в сборе | |
| 33 | 4***3 | Сошка | |
| 34 | 2***С | Шайба 27 | |
| 35 | 4***8 | Гайка | |
| 36 | 9***9 | Подшипник | |
| 37 | 1***5 | Вал в сборе | |
| 38 | 1***5 | Прокладка 0,5мм | |
| 38 | 1***6 | Прокладка 0,2мм | |
| 38 | 1***8 | Прокладка 0,1мм | |
| 38 | 1***9 | Прокладка 0,05мм | |
| 39 | 1***7 | Крышка нижняя в сборе | |
| 40 | 2***8 | Болт М10х25 | |
| 41 | 4***0 | Провод включения сигнала | |
| 42 | 4***2 | Кронштейн | |
| 43 | 4***2 | Кронштейн щитка приборов |
