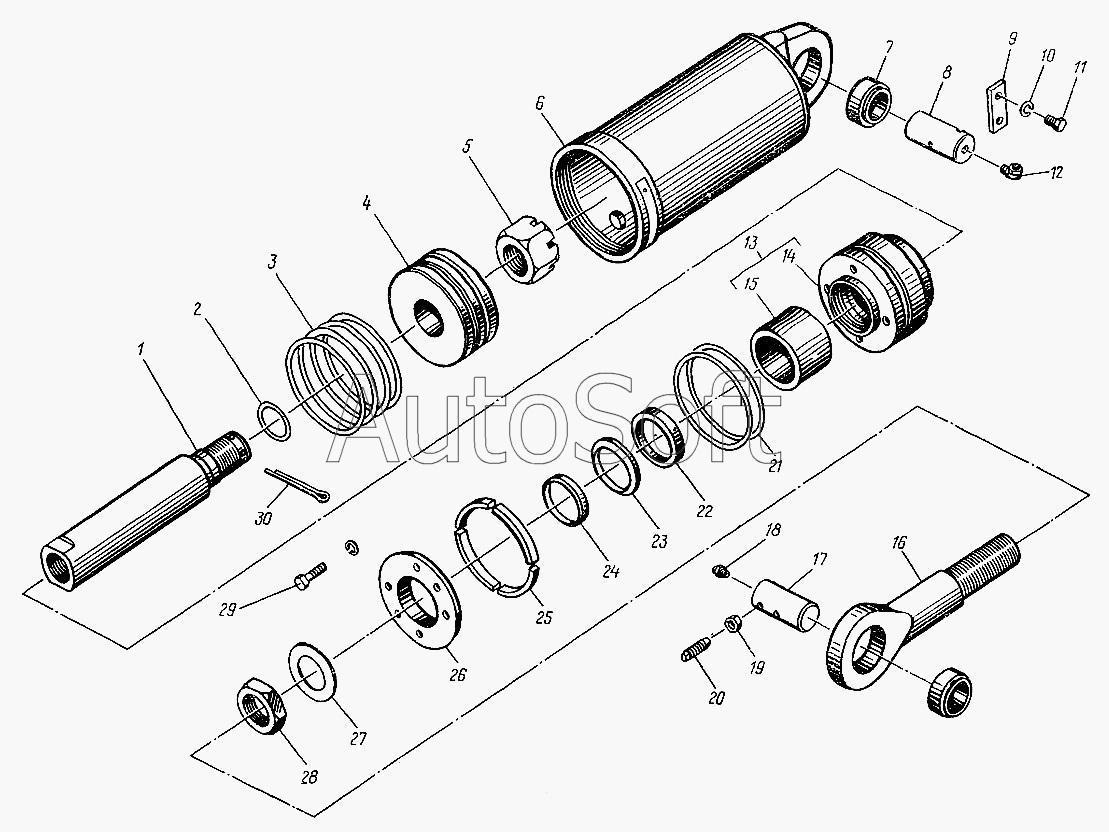

Каталог запасных частей к технике: ЛЗА 4014 (2006). Цилиндр наклона
16
4014-4614010-02
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-4614010-02 | 4***2 | Цилиндр наклона в сборе | |
| 1 | 4***2 | Шток | |
| 2 | У***2 | Кольцо уплотнительное | |
| 3 | К***0 | Шайба защитная | |
| 4 | 4***2 | Поршень | |
| 5 | 0***4 | Гайка М42х2 | |
| 6 | 4***0 | Корпус | |
| 7 | Ш***5 | Подшипник шарнирный | |
| 8 | 4***6 | Палец | |
| 9 | 4***0 | Планка стопорная | |
| 10 | 2***С | Шайба 10 | |
| 11 | 2***9 | Болт М10х12 | |
| 12 | 2***9 | Масленка П-А-90 | |
| 13 | 4***2 | Крышка в сборе | |
| 14 | 4***2 | Крышка | |
| 15 | 4***2 | Втулка | |
| 16 | 4***8 | Головка штока | |
| 17 | 4***2 | Палец | |
| 18 | 2***9 | Масленка I-А1 | |
| 19 | 2***9 | Гайка М12х1,25 | |
| 20 | 4***4 | Винт стопорный | |
| 21 | Н***2 | Кольцо уплотнительное | |
| 22 | М***5 | Манжета 71х56-5 | |
| 23 | К***П | Кольцо защитное 2-56-П | |
| 24 | Г***7 | Грязесъемник Гр 56х66х10х7 | |
| 25 | 1***8 | Сектор упорный | |
| 26 | 4***2 | Фланец упорный | |
| 27 | 4***2 | Шайба стопорная | |
| 28 | 4***0 | Гайка М24 | |
| 29 | 2***9 | Болт М10х35 | |
| 30 | 2***П | Шплинт 8х80 |
