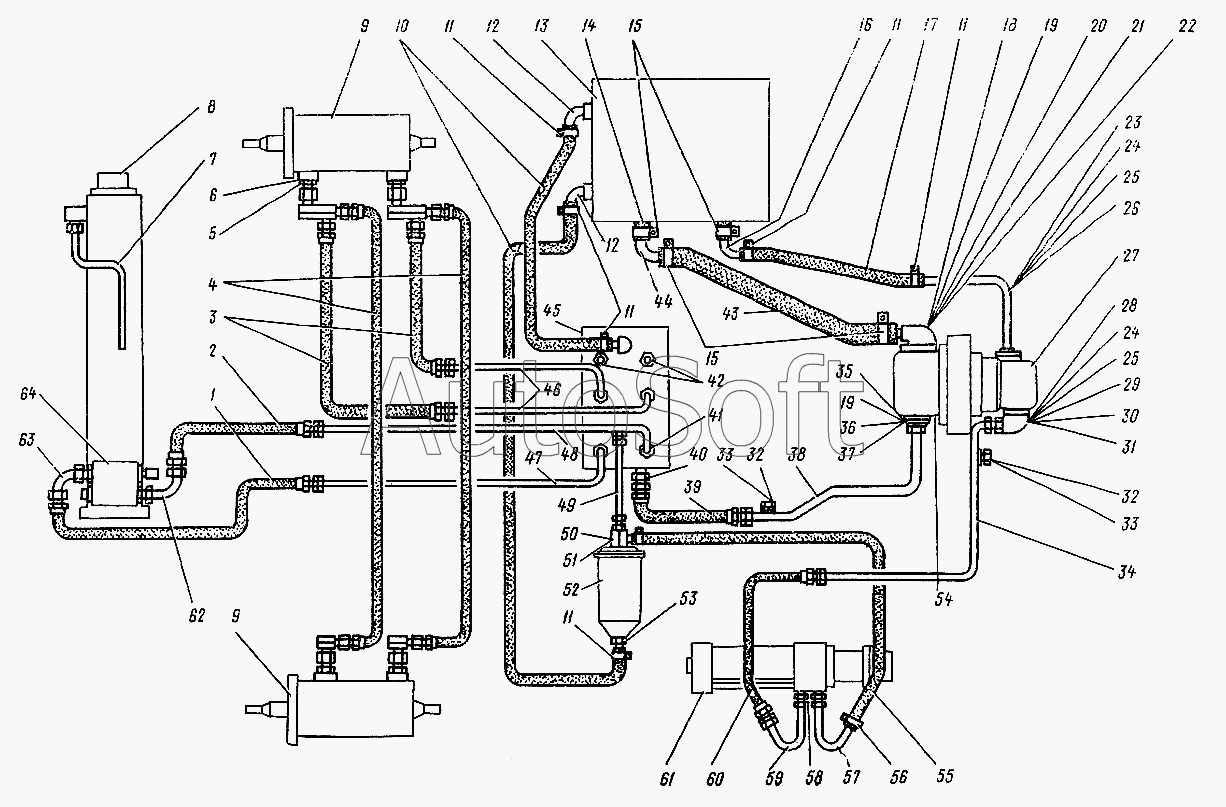

Каталог запасных частей к технике: ЛЗА 4014 (2006). Гидропроводы
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
11
12
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Шланг высокого давления в сборе | |
| 2 | Н***3 | Рукав высокого давления РВД-1012-500-Н20 в сборе | |
| 3 | Н***3 | Рукав высокого давления РВД-1012-500-Н20 в сборе | |
| 4 | 4***5 | Гидропровод | |
| 5 | Н***4 | Кольцо уплотнительное | |
| 6 | Н***4 | Штуцер | |
| 7 | 4***9 | Труба | |
| 8 | 4***0 | Цилиндр подъема | |
| 9 | 4***0 | Цилиндр наклона | |
| 10 | Н***6 | Рукав-деталь 32-42,5-1650-3 | |
| 11 | 4***8 | Хомутик крепления шланга 45 в сборе | |
| 12 | 4***1 | Угольник | |
| 13 | 4***1 | Бак масляный | |
| 14 | 1***9 | Шланг | |
| 15 | 4***8 | Хомут в сборе | |
| 16 | 4***5 | Угольник 33-46 | |
| 17 | Н***7 | Рукав-деталь 32-42,5-1800-3 | |
| 18 | 4***Б | Муфта угловая | |
| 19 | К***2 | Кольцо У-70х65-2 | |
| 20 | 2***9 | Болт М12х75 | |
| 21 | 2***9 | Болт М12х35 | |
| 22 | 2***С | Шайба 12 | |
| 23 | 4***0 | Труба | |
| 24 | Н***7 | Кольцо уплотнительное | |
| 25 | 2***9 | Болт М8х25 | |
| 26 | 2***С | Шайба 8 | |
| 27 | Н***П | Насос шестеренный в сборе | |
| 28 | Н***В | Муфта угловая | |
| 29 | 2***9 | Болт М8х50 | |
| 30 | 2***С | Шайба 8 | |
| 31 | Н***6 | Штуцер Ш1-20-30 | |
| 32 | Н***1 | Гайка Г-20-15 | |
| 33 | Н***3 | Заглушка 20 | |
| 34 | 4***0 | Труба | |
| 35 | 4***4 | Фланец | |
| 36 | 2***9 | Болт М12х35 | |
| 37 | 2***С | Шайба 12 | |
| 38 | 4***7 | Труба | |
| 39 | 4***0 | Шланг высокого давления в сборе | |
| 40 | Н***3 | Штуцер Ш1-3/4"-36 | |
| 41 | Н***4 | Штуцер Ш1-1/2"-36 | |
| 42 | 2***9 | Пробка КГ 1/2" | |
| 43 | Н***5 | Рукав-деталь 45-56-1800-3 | |
| 44 | 4***5 | Угольник 46-46 | |
| 45 | 4***0 | Распределитель гидравлический в сборе | |
| 46 | 4***0 | Труба | |
| 47 | 4***0 | Труба | |
| 48 | 4***0 | Труба | |
| 49 | 4***0 | Труба | |
| 50 | 4***0 | Угольник | |
| 51 | Н***В | Кольцо уплотнительное | |
| 52 | 4***8 | Фильтр в сборе | |
| 53 | 4***7 | Штуцер | |
| 54 | Н***7 | Гидронасос | |
| 55 | Н***5 | Рукав-деталь 16-24-1000-3 | |
| 56 | 4***0 | Хомутик крепления шланга 26 в сборе | |
| 57 | 4***0 | Труба | |
| 58 | Н***1 | Штуцер Ш1-1/2"-20 | |
| 59 | 4***0 | Труба | |
| 60 | Н***3 | Рукав высокого давления РВД-1012-500-Н20 в сборе | |
| 61 | 4***0 | Гидроусилитель | |
| 62 | 4***0 | Труба | |
| 63 | Н***8 | Угольник в сборе | |
| 64 | 4***1 | Блок клапанов |
