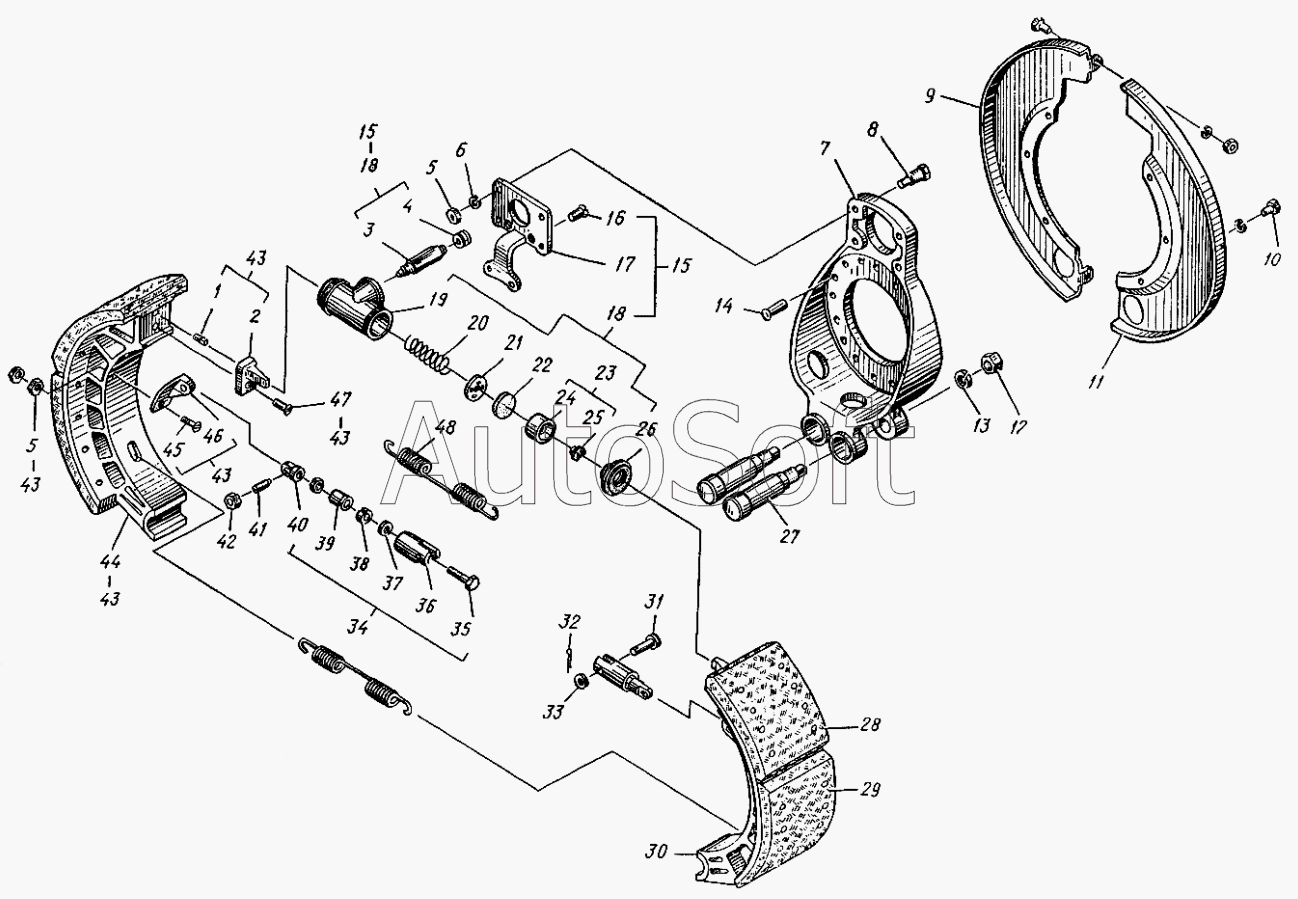

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-3501022 | 4***2 | Колодка с упором в сборе | |
| 1 | 4***5 | Шпилька установочная | |
| 2 | 4***4 | Упор | |
| 3 | 4***8 | Клапан перепускной | |
| 3 | 4***1 | Клапан перепускной | |
| 4 | 1***9 | Колпачок | |
| 5 | 2***9 | Гайка М8 | |
| 5 | 2***9 | Гайка М8 | |
| 6 | 2***2 | Шайба 8 | |
| 6 | 2***2 | Шайба 8 | |
| 7 | 1***В | Суппорт | |
| 8 | 2***9 | Болт М10х35 | |
| 8 | 4***6 | Болт | |
| 9 | 1***Б | Щиток левый | |
| 10 | 2***8 | Болт М8х12 | |
| 11 | 1***Б | Щиток правый | |
| 12 | 2***8 | Гайка М20х1,5 | |
| 13 | 2***2 | Шайба 20 | |
| 14 | 2***П | Заклепка | |
| 15 | 4***0 | Цилиндр с переходником в сборе | |
| 15 | 4***0 | Цилиндр с переходником в сборе | |
| 16 | 2***9 | Винт М10х20 | |
| 17 | 4***0 | Переходник | |
| 17 | 4***0 | Переходник | |
| 18 | 4***2 | Цилиндр колесный в сборе | |
| 19 | 5***0 | Цилиндр колесный | |
| 20 | 5***3 | Пружина | |
| 21 | 5***2 | Чашка распорная | |
| 22 | 5***1 | Манжета | |
| 23 | 5***А | Поршень в сборе | |
| 24 | 5***5 | Поршень | |
| 25 | 5***4 | Стержень упорный | |
| 26 | 5***8 | Колпак защитный | |
| 27 | 1***2 | Ось | |
| 28 | 2***4 | Заклепка 5х14 | |
| 29 | 1***В | Накладка фрикционная | |
| 30 | 4***4 | Колодка в сборе | |
| 30 | 4***0 | Колодка в сборе | |
| 31 | 2***8 | Палец 10х38 | |
| 32 | 2***8 | Шплинт 2,5х16 | |
| 33 | 2***8 | Шайба 10 | |
| 34 | 4***0 | Приспособление регулировочное в сборе | |
| 34 | 4***0 | Приспособление регулировочное в сборе | |
| 35 | 2***9 | Болт М8х45 | |
| 35 | 2***9 | Болт М8х50 | |
| 36 | 4***2 | Цилиндр | |
| 36 | 4***0 | Цилиндр | |
| 37 | 4***1 | Шайба 8,5 | |
| 38 | 4***4 | Кольцо пружинное | |
| 39 | 4***6 | Втулка | |
| 39 | 4***0 | Втулка | |
| 40 | 4***8 | Шток | |
| 40 | 4***0 | Шток | |
| 41 | 4***5 | Ось | |
| 42 | 2***9 | Гайка М12х1,25 | |
| 43 | 4***0 | Колодка правая в сборе | |
| 43 | 4***3 | Колодка левая в сборе | |
| 44 | 4***5 | Колодка левая в сборе | |
| 45 | 4***9 | Винт М2 | |
| 46 | 4***6 | Кронштейн правый | |
| 46 | 4***7 | Кронштейн левый | |
| 47 | 2***9 | Винт М8х25 | |
| 48 | 1***5 | Пружина оттяжная |
