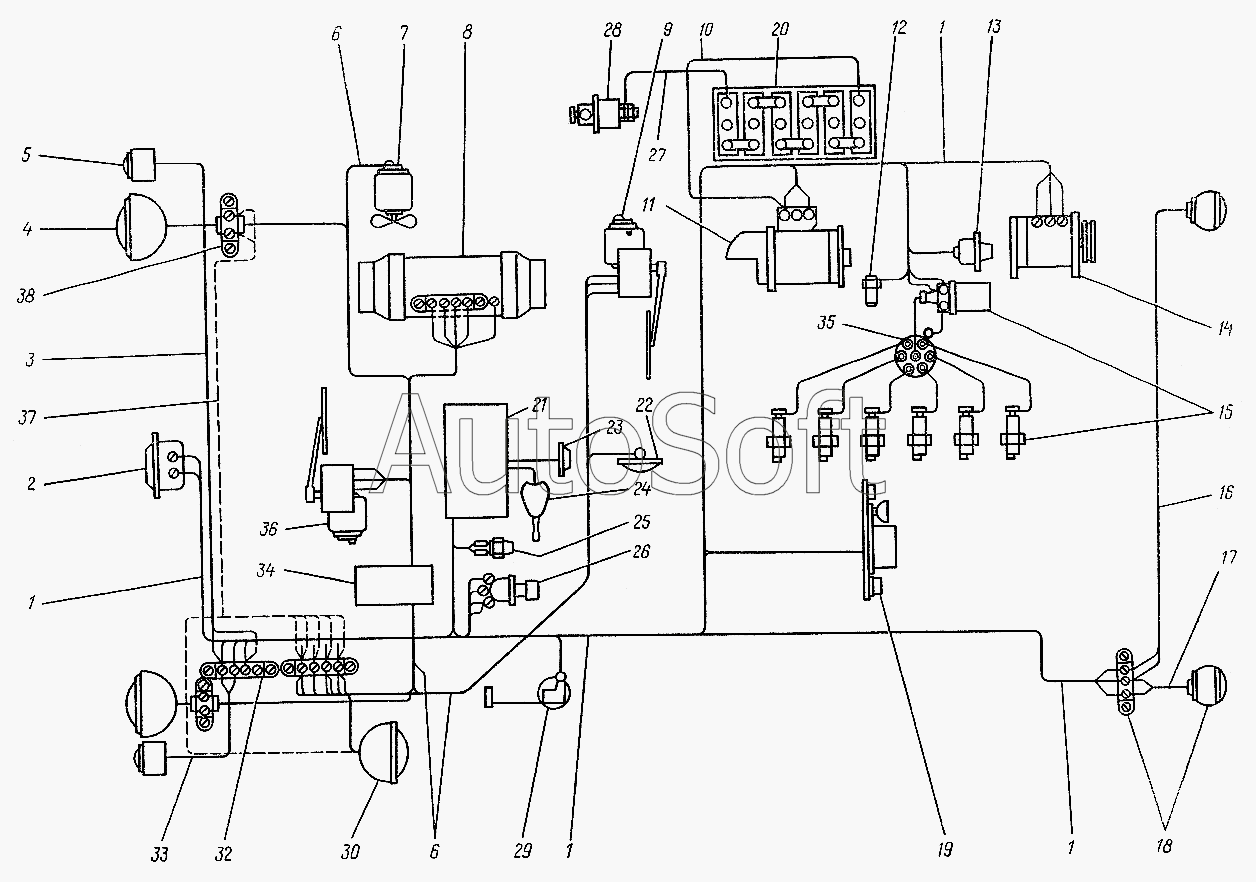

Каталог запасных частей к технике: ЛЗА 4014 (2006). Схема электрооборудования
32
21
22
23
24
25
26
27
28
29
30
20
33
34
35
36
37
38
11
2
3
4
5
6
6
7
8
9
10
1
1
1
1
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4000М-3724031 | 4***1 | Провод двигатель - "масса" | |
| 47К | 4***К | Розетка штепсельная | |
| РС507Б | Р***Б | Реле стартера | |
| 1 | 4***3 | Жгут | |
| 2 | С***1 | Сигнал звуковой | |
| 3 | 4***4 | Жгут | |
| 4 | Ф***Б | Фара | |
| 5 | П***Б | Подфарник | |
| 6 | 4***1 | Жгут | |
| 7 | 1***0 | Вентилятор в сборе | |
| 8 | 0***5 | Отопитель в сборе | |
| 9 | С***Б | Стеклоочиститель | |
| 10 | 4***0 | Электропровод в сборе | |
| 11 | С***Б | Стартер | |
| 12 | Т***1 | Датчик температуры воды | |
| 13 | М***9 | Датчик указателя давления масла | |
| 14 | Г***Г | Генератор | |
| 15 | С***Г | Свеча зажигания | |
| 16 | 4***0 | Жгут | |
| 17 | 4***7 | Жгут | |
| 18 | Ф***Б | Фонарь задний | |
| 19 | П***8 | Фонарь освещения под капотом | |
| 19 | Р***2 | Реле-регулятор | |
| 20 | 6***С | Батарея аккумуляторная | |
| 21 | 4***0 | Щиток приборов | |
| 22 | П***1 | Плафон | |
| 23 | 1***А | Кнопка звукового сигнала | |
| 24 | П***А | Переключатель указателей поворота | |
| 25 | В***Б | Включатель "Стоп" сигнала | |
| 26 | П***9 | Переключатель света ножной | |
| 27 | 4***0 | Электропровод в сборе | |
| 28 | В***Б | Включатель "массы" | |
| 29 | Б***А | Датчик указателя уровня топлива | |
| 30 | Ф***4 | Фара поворотная | |
| 32 | П***2 | Панель соединительная | |
| 33 | 4***5 | Жгут | |
| 34 | 4***0 | Щиток приборов кабины | |
| 35 | Р***0 | Распределитель зажигания | |
| 36 | С***Б | Стеклоочиститель | |
| 37 | 4***0 | Жгут | |
| 38 | П***2 | Панель соединительная |
