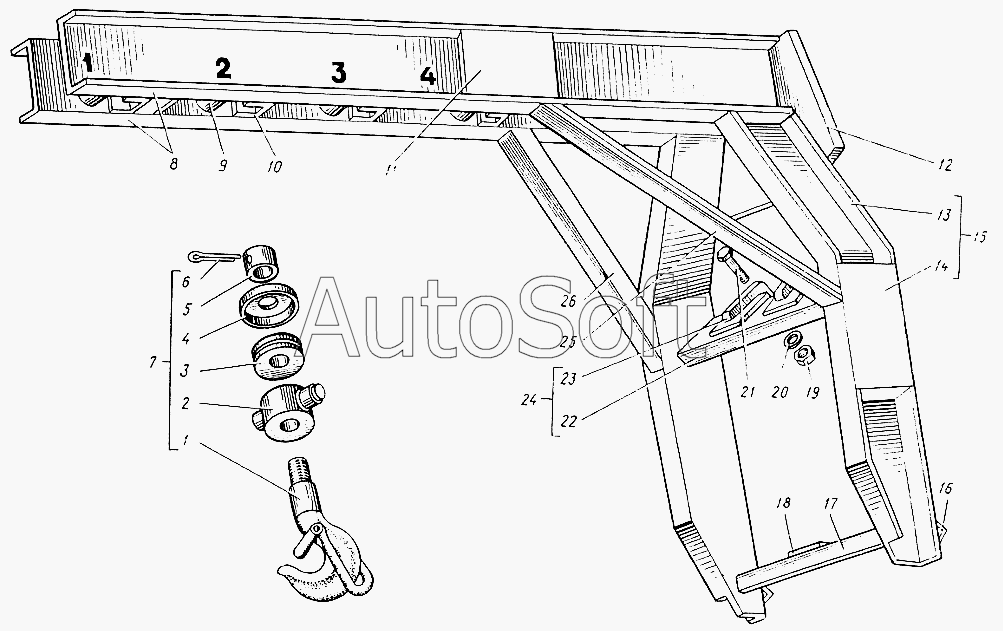

Каталог запасных частей к технике: ЛЗА 4043М (2006). Стрела безблочная
26
17
18
19
20
21
22
22
23
24
24
25
25
26
16
4043М-4621015
4045М-4621015
9
2
2
3
3
4
4
5
5
6
7
8
8
1
10
10
10
11
11
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4003-4621026 | 4***6 | Стойка правая | |
| 4003-4621028 | 4***8 | Стойка правая | |
| 4003-4621034 | 4***4 | Консоль | |
| 4043-4621026 | 4***6 | Стойка правая | |
| 4043-4621028 | 4***8 | Стойка правая | |
| 4043-4621034 | 4***4 | Консоль | |
| 4043М-4621015 | 4***5 | Стрела | |
| 4043М-4621018 | 4***8 | Стойка | |
| 4045М-4621015 | 4***5 | Стрела | |
| 4045М-4621018 | 4***8 | Стойка | |
| 4045М-4621060 | 4***0 | Крюк с замком | |
| 4045М-4621080-А | 4***А | Крюк | |
| 1 | 4***0 | Крюк с замком | |
| 2 | 4***2 | Траверса | |
| 2 | 4***2 | Траверса | |
| 3 | 8***7 | Подшипник | |
| 3 | 8***9 | Подшипник | |
| 4 | 4***7 | Крышка | |
| 4 | 4***7 | Крышка | |
| 5 | 4***8 | Гайка | |
| 5 | 4***8 | Гайка | |
| 6 | 2***2 | Шплинт | |
| 7 | 4***А | Крюк в сборе | |
| 8 | 4***8 | Балка | |
| 8 | 4***8 | Балка | |
| 9 | 4***6 | Щека | |
| 10 | 4***6 | Косынка | |
| 10 | 4***8 | Распорка | |
| 10 | 4***8 | Распорка | |
| 11 | 4***9 | Накладка | |
| 11 | 4***9 | Накладка | |
| 12 | 4***6 | Косынка | |
| 13 | 4***2 | Стойка левая | |
| 13 | 4***2 | Стойка левая | |
| 14 | 4***0 | Накладка стойки | |
| 14 | 4***0 | Накладка стойки | |
| 15 | 4***0 | Стойка левая | |
| 15 | 4***0 | Стойка левая | |
| 16 | 4***0 | Опора стрелы | |
| 17 | 4***4 | Поперечина нижняя | |
| 18 | 4***6 | Планка | |
| 19 | 2***4 | Гайка | |
| 20 | 2***2 | Шайба 20 | |
| 21 | 2***2 | Болт | |
| 22 | 4***8 | Поперечина | |
| 22 | 4***8 | Поперечина | |
| 23 | 4***0 | Крюк | |
| 24 | 4***6 | Поперечина | |
| 24 | 4***6 | Поперечина | |
| 25 | 4***0 | Подкос левый | |
| 25 | 4***0 | Подкос левый | |
| 26 | 4***1 | Подкос правый | |
| 26 | 4***1 | Подкос правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
