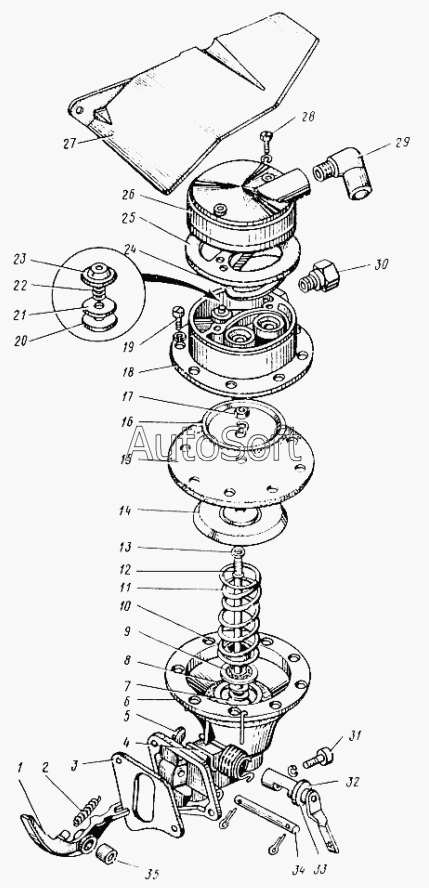

Каталог запасных частей к технике: ЛЗА 4043М (2006). Насос топливный
26
27
28
29
30
31
32
33
34
35
25
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252133-П2 | 2***2 | Шайба 5 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252134-П2 | 2***2 | Шайба 6 | |
| 252155-П2 | 2***2 | Шайба 8 | |
| 258000-П29 | 2***9 | Шплинт | |
| 51-1107010-А1 | 5***1 | Карбюратор в сборе | |
| 51А-1106015 | 5***5 | Головка в сборе | |
| 51А-1106016 | 5***6 | Головка с клапанами в сборе | |
| 51А-1106090 | 5***0 | Корпус в сборе | |
| 51А-1106103 | 5***3 | Шплинт | |
| 51А-1106140 | 5***0 | Диафрагма в сборе | |
| ВК51А-1106205 | В***5 | Комплект запасных деталей топливного насоса | |
| К22Г-1107010 | К***0 | Карбюратор в сборе | |
| К37-43 | К***3 | Сетка воздушного фильтра | |
| 1 | 5***8 | Рычаг привода насоса | |
| 2 | 5***8 | Пружина рычага привода насоса | |
| 3 | 5***0 | Прокладка | |
| 4 | 5***5 | Пружина рычага | |
| 5 | 2***9 | Заглушка | |
| 6 | 5***4 | Корпус | |
| 7 | 5***8 | Шайба упорная рычага | |
| 8 | 5***6 | Шайба рычага | |
| 9 | 5***4 | Уплотнитель тяги | |
| 10 | 5***3 | Держатель уплотнителя тяги | |
| 11 | 5***0 | Пружина диафрагмы | |
| 12 | 5***4 | Тяга диафрагмы | |
| 13 | 5***9 | Шайба уплотнительная | |
| 14 | 5***6 | Шайба диафрагмы нижняя | |
| 15 | 1***2 | Диафрагма | |
| 16 | 5***7 | Шайба диафрагмы верхняя | |
| 17 | 2***9 | Гайка М5 | |
| 18 | 5***8 | Головка | |
| 19 | 2***9 | Винт (D=9, d=М6, l=16, l0=16, h=5,5) | |
| 20 | 1***Б | Клапан | |
| 21 | 5***3 | Пластина клапана | |
| 22 | 5***7 | Пружина клапана | |
| 23 | 5***6 | Обойма клапана | |
| 24 | 5***5 | Фильтр в сборе | |
| 25 | 1***8 | Прокладка крышки | |
| 26 | 5***5 | Крышка | |
| 27 | 1***2 | Щиток предохранительный | |
| 28 | 5***7 | Болт крышки | |
| 29 | 2***1 | Штуцер угловой | |
| 30 | 2***1 | Штуцер прямой | |
| 31 | 2***8 | Болт М22 | |
| 32 | 5***5 | Валик ручного привода в сборе | |
| 33 | 5***0 | Уплотнитель валика | |
| 34 | 2***8 | Валик | |
| 35 | 1***4 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
