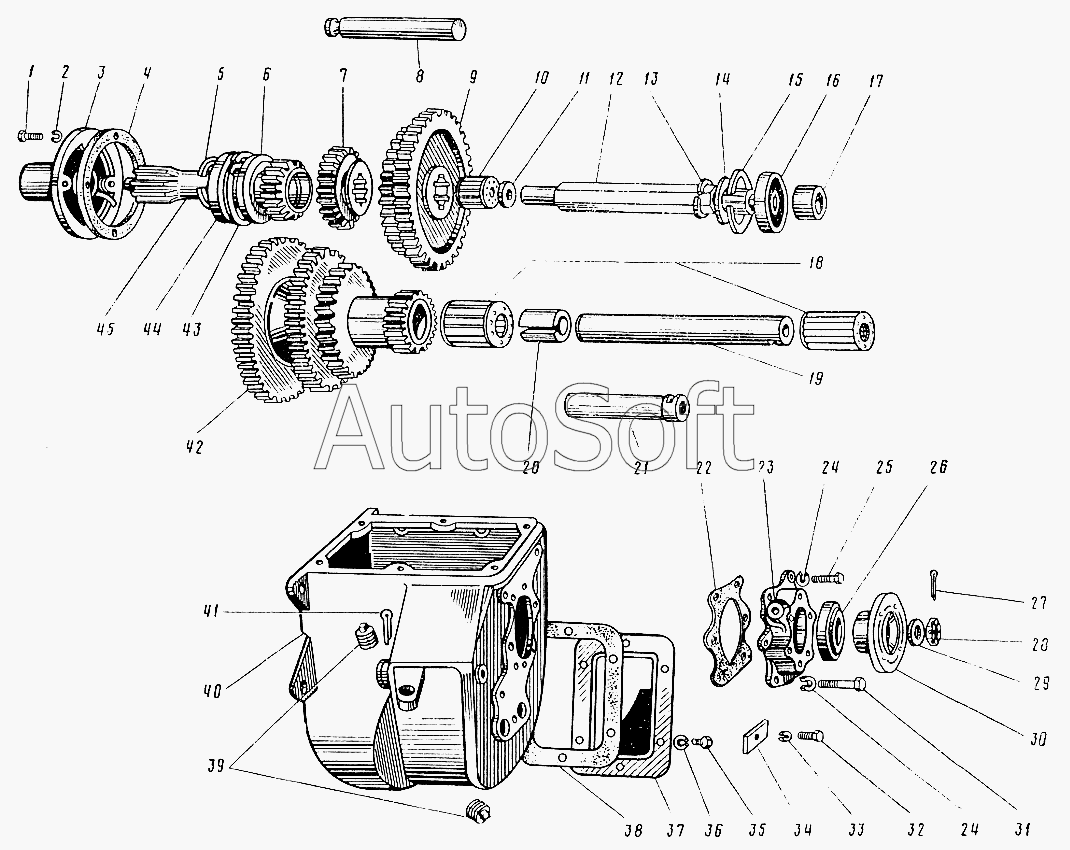

Каталог запасных частей к технике: ЛЗА 4043М (2006). Коробка передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
БВ3-972172
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БВ3-972170 | Б***0 | Коробка передач с центральным тормозом в сборе | |
| БВ3-972172 | Б***2 | Коробка передач в сборе | |
| 1 | 2***8 | Болт М8х25 | |
| 2 | 2***2 | Шайба 8 | |
| 3 | 5***Б | Крышка | |
| 4 | 5***1 | Прокладка | |
| 5 | А***5 | Кольцо упорное | |
| 6 | А***3 | Маслоотражатель | |
| 7 | 5***4 | Шестерня 3-й и 4-й передач | |
| 8 | А***4 | Ось вилки | |
| 9 | 5***2 | Блок шестерен 1-й и 2-й передач | |
| 10 | 8***4 | Подшипник роликовый | |
| 11 | А***3 | Кольцо установочное | |
| 12 | 5***Б | Вал вторичный | |
| 13 | А***2 | Кольцо упорное | |
| 14 | А***0 | Маслоотражатель | |
| 15 | А***0 | Кольцо стопорное | |
| 16 | 3***7 | Подшипник | |
| 17 | 4***5 | Кольцо распорное | |
| 18 | 6***5 | Подшипник роликовый | |
| 19 | 5***А | Ось блока шестерен | |
| 20 | 5***А | Втулка | |
| 21 | А***А | Ось блока шестерен | |
| 22 | 6***Б | Прокладка | |
| 23 | Б***5 | Крышка задняя | |
| 24 | 2***2 | Шайба 3 | |
| 25 | 2***8 | Болт М10х28 | |
| 26 | 5***А | Сальник в сборе | |
| 27 | 2***П | Шплинт 4х36 | |
| 28 | 2***8 | Гайка М22х2 | |
| 29 | 5***4 | Шайба | |
| 30 | 5***Д | Фланец | |
| 31 | 2***8 | Болт | |
| 32 | 2***8 | Болт М10х20 | |
| 33 | 2***2 | Шайба 10 | |
| 34 | А***5 | Стопор | |
| 35 | 2***8 | Болт М10х20 | |
| 36 | 2***2 | Шайба 10 | |
| 37 | А***5 | Крышка | |
| 38 | А***А | Прокладка | |
| 39 | 2***П | Пробка К 3/4" | |
| 40 | В***В | Картер | |
| 41 | 2***П | Шплинт 3х30 | |
| 42 | 5***0 | Блок шестерен | |
| 43 | А***0 | Кольцо стопорное | |
| 44 | 2***9 | Подшипник | |
| 45 | 5***7 | Вал ведущий |
