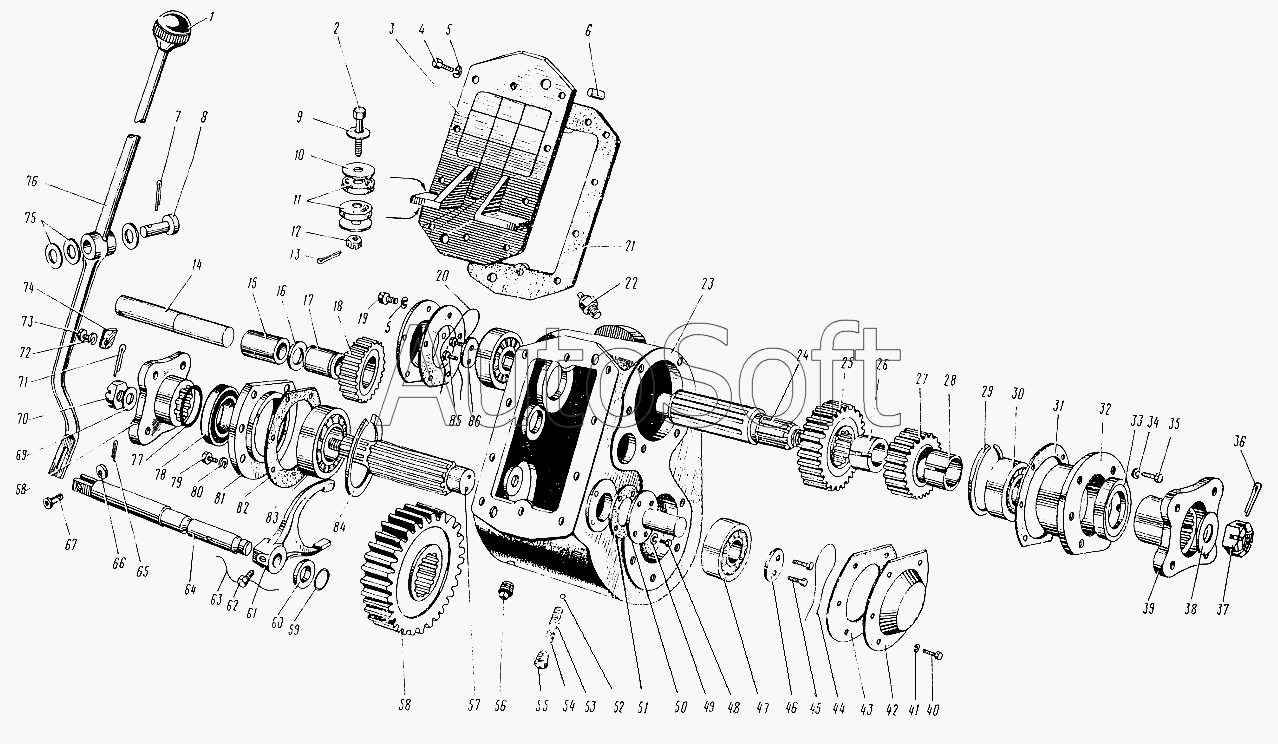

Каталог запасных частей к технике: ЛЗА 4043М (2006). Механизм обратного хода и управление механизмом обратного хода
57
68
67
66
65
64
63
62
61
60
59
58
69
56
56
55
54
53
52
51
50
49
48
80
86
85
84
83
82
81
47
79
78
77
76
75
74
73
72
71
70
12
23
22
21
20
19
18
17
16
15
14
13
24
11
10
9
8
7
6
5
5
4
3
2
35
46
45
44
43
42
41
40
39
38
37
36
1
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 152В1-2202011 | 1***1 | Вал карданный основной с карданами | |
| 252016-П2 | 2***2 | Гайка | |
| 308 | 3***8 | Подшипник в сборе | |
| 4045-1706100 | 4***0 | Вал ведомый в сборе | |
| 4045-1706190-Б | 4***Б | Вал ведущий в сборе | |
| 1 | R***3 | Рукоятка | |
| 2 | 2***2 | Болт | |
| 3 | 4***0 | Крышка люка | |
| 4 | 2***8 | Болт М8х25 | |
| 5 | 2***2 | Шайба 8 | |
| 6 | 4***Б | Штифт | |
| 7 | 2***П | Шплинт | |
| 8 | 2***8 | Палец | |
| 9 | 2***4 | Шайба | |
| 10 | 2***2 | Шайба | |
| 11 | 8***0 | Прокладка | |
| 12 | 2***4 | Гайка | |
| 13 | 2***П | Шплинт 3х20 | |
| 14 | 4***2 | Ось | |
| 15 | 4***0 | Втулка распорная | |
| 16 | 4***0 | Шайба упорная | |
| 17 | 6***6 | Подшипник роликовый | |
| 18 | 4***А | Шестерня промежуточная | |
| 19 | 2***8 | Болт М8х20 | |
| 20 | 2***2 | Шплинт-проволока | |
| 21 | 4***8 | Прокладка | |
| 22 | 4***А | Пробка-отдушина в сборе | |
| 23 | 4***5 | Картер | |
| 24 | 4***0 | Вал ведущий | |
| 25 | 4***2 | Шестерня большая | |
| 26 | 4***3 | Втулка | |
| 27 | 4***1 | Шестерня малая | |
| 28 | 4***4 | Втулка | |
| 29 | 4***2 | Кольцо ВК-90 | |
| 30 | 3***8 | Подшипник в сборе | |
| 31 | 4***2 | Прокладка | |
| 32 | 4***А | Корпус | |
| 33 | 5***4 | Сальник в сборе | |
| 34 | 2***2 | Шайба 8 | |
| 35 | 2***8 | Болт М8х25 | |
| 36 | 2***П | Шплинт | |
| 37 | 2***П | Гайка | |
| 38 | 2***П | Шайба | |
| 39 | 5***0 | Фланец в сборе | |
| 40 | 2***8 | Болт М8х20 | |
| 41 | 2***8 | Шайба 8 | |
| 42 | 4***0 | Крышка | |
| 43 | 4***2 | Прокладка | |
| 44 | 2***2 | Шплинт-проволока | |
| 45 | 2***2 | Болт | |
| 46 | 4***8 | Шайба упорная | |
| 47 | 3***8 | Подшипник в сборе | |
| 48 | 2***8 | Болт | |
| 49 | 2***2 | Шайба 6 | |
| 50 | 4***0 | Кожух штока | |
| 51 | 4***1 | Прокладка | |
| 52 | 3***П | Шарик IV 11,113мм Н | |
| 53 | 1***6 | Пружина фиксатора | |
| 54 | 4***5 | Упор пружины | |
| 55 | А***6 | Пробка К 1/4" | |
| 56 | 2***2 | Пробка | |
| 56 | А***6 | Пробка К 1/4" | |
| 57 | 4***5 | Вал ведомый | |
| 58 | 4***А | Шестерня ведомая | |
| 59 | 4***9 | Кольцо уплотнительное | |
| 60 | 4***5 | Кольцо | |
| 61 | 4***0 | Вилка переключения хода | |
| 62 | 4***3 | Винт стопорный | |
| 63 | 2***2 | Шплинт-проволока | |
| 64 | 4***2 | Шток | |
| 65 | 2***П | Шплинт 3х20 | |
| 66 | 2***2 | Шайба | |
| 67 | 2***8 | Палец 10х28 | |
| 68 | 4***7 | Фланец привода ведущего моста в сборе | |
| 69 | 2***П | Шайба | |
| 70 | 2***П | Гайка | |
| 71 | 2***П | Шплинт | |
| 72 | 2***2 | Шайба 10 | |
| 73 | 2***4 | Болт | |
| 74 | 1***8 | Стопор оси | |
| 75 | 4***0 | Шайба регулировочная | |
| 76 | 4***0 | Рычаг переключения хода | |
| 77 | 4***6 | Кольцо уплотнительное | |
| 78 | 5***4 | Сальник в сборе | |
| 79 | 2***8 | Болт М8х25 | |
| 80 | 2***2 | Шайба 8 | |
| 81 | 4***А | Корпус | |
| 82 | 4***2 | Прокладка | |
| 83 | 3***8 | Подшипник в сборе | |
| 84 | 4***2 | Кольцо ВК-90 | |
| 85 | 2***2 | Болт | |
| 86 | 4***8 | Шайба упорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
