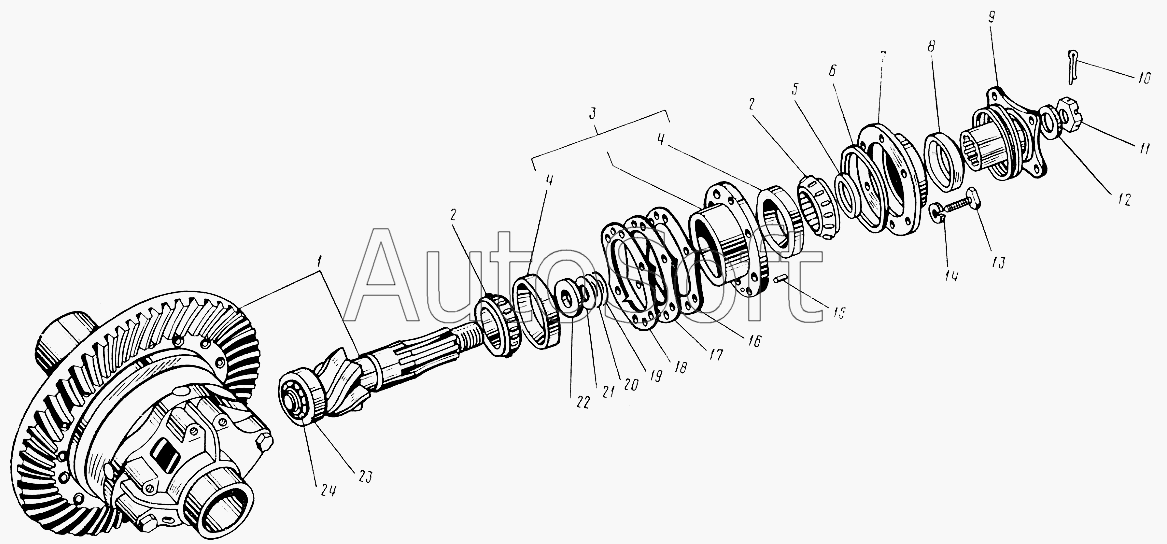

Каталог запасных частей к технике: ЛЗА 4043М (2006). Передача главная ведущего моста погрузчика 4043М
15
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27709 | 2***9 | Подшипник в сборе | |
| 51-2402050-В1 | 5***1 | Крышки картера передняя с сальникам в сборе | |
| ВК-51-2400095 | В***5 | Шестерня главной передачи и коробки сателлитов дифференциала ведущего моста с опорными шайбами | |
| ВК-51-2400108 | В***8 | Муфта ведущей шестерни главной передачи ведущего моста с подшипниками в сборе | |
| ВК-51-2400112 | В***2 | Шестерня главной передачи ведущая с подшипниками в сборе (комплект) | |
| 1 | 5***1 | Шестерни ведущая и ведомая (комплект) | |
| 2 | 5***7 | Кольцо внутреннее с роликами | |
| 3 | 5***А | Муфта с наружными кольцами подшипников в сборе | |
| 4 | 5***6 | Кольцо подшипника наружное | |
| 5 | 5***В | Кольцо маслоотгонное | |
| 6 | 5***5 | Прокладка | |
| 7 | 5***В | Крышка передняя | |
| 8 | 5***4 | Сальник в сборе | |
| 9 | 4***7 | Фланец в сборе | |
| 10 | 2***П | Шплинт | |
| 11 | 2***П | Гайка | |
| 12 | 5***4 | Шайба | |
| 13 | 2***8 | Болт | |
| 14 | 2***2 | Шайба 12 | |
| 15 | 2***П | Штифт стопорный | |
| 16 | 5***А | Прокладка регулировочная толщиной 0,80мм | |
| 17 | 5***А | Прокладка регулировочная толщиной 0,25мм | |
| 18 | 5***А | Прокладка регулировочная толщиной 0,10мм | |
| 19 | 5***3 | Прокладка регулировочная толщиной 0,25мм | |
| 20 | 5***2 | Прокладка регулировочная толщиной 0,15мм | |
| 21 | 5***1 | Прокладка регулировочная толщиной 0,10мм | |
| 22 | 5***9 | Кольцо распорное | |
| 23 | 2***5 | Подшипник в сборе | |
| 24 | 5***4 | Кольцо стопорное |
