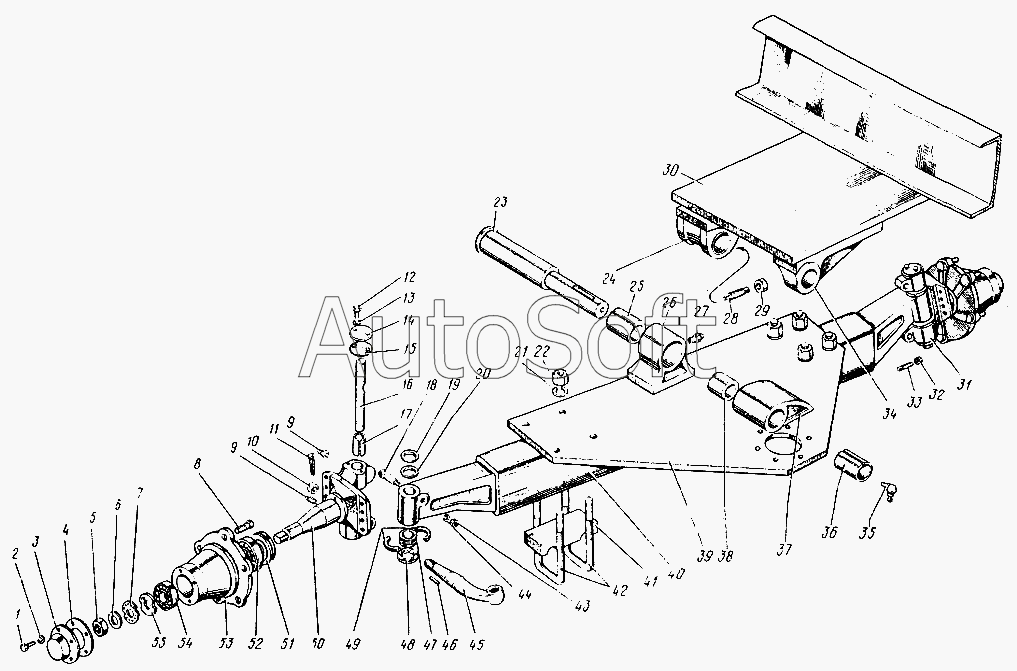

Каталог запасных частей к технике: ЛЗА 4043М (2006). Подвеска задняя
51
55
54
53
52
50
49
48
47
46
45
44
43
42
41
11
20
19
18
18
17
16
15
14
13
12
21
10
9
9
8
7
6
5
4
3
2
31
40
39
38
37
36
35
34
33
32
1
30
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3103046 | 1***6 | Кассета сальника в сборе | |
| 4043-3106025 | 4***5 | Лента ободная | |
| 4043М-3106010 | 4***0 | Шипа переднего колеса 220-508 в сборе (модель 11Я-112) | |
| 4043М-3106015 | 4***5 | Покрышка 220-508 (модель ИЯ-112) | |
| 4043М-3106020 | 4***0 | Камера переднего колеса 220-508 | |
| 4045-2910004-В | 4***В | Ось задняя с поворотными кулаками, плитой и поперечными рулевыми тягами | |
| 4045-2910008-В | 4***В | Плита со стаканом рулевой трапеции в сборе | |
| 4045-2910010-В | 4***В | Плита в сборе | |
| 4045-2910015-В | 4***В | Плита с подшипниками (кронштейнами) | |
| 4045-3001006 | 4***6 | Накладка | |
| 4045-3001008 | 4***8 | Пластина | |
| 4045-3001009 | 4***9 | Корыто верхнее | |
| 4045-3001010 | 4***0 | Головка балки | |
| 4045-3001011 | 4***1 | Корыто верхнее в сборе | |
| 4045-3001017 | 4***7 | Корыто нижнее | |
| 4045-3001031 | 4***1 | Рычаг правый | |
| 4045-3106012 | 4***2 | Шина заднего колеса 240-381 в сборе | |
| 4045-3106017 | 4***7 | Покрышка заднего колеса | |
| 4045-3106021 | 4***1 | Камера заднего колеса 240—381 (8,25—15) | |
| 4045-3106027 | 4***7 | Лента 240-381 ободная | |
| 4045М-3001007 | 4***7 | Корыто нижнее в сборе | |
| 4045М-3001012 | 4***2 | Ребро | |
| 4045Р-3106010 | 4***0 | Шина переднего колеса 240-508 (8,25-20) в сборе (модель М-149) | |
| 8-825-023/5 | 8***5 | Камера переднего колеса 240-508 | |
| М-248-001/4 | М***4 | Покрышка переднего колеса 240-508 (8.25-20), модель М-149 | |
| М-260-033/2 | М***2 | Лента ободная | |
| 1 | 2***4 | Болт | |
| 2 | 2***2 | Шайба 8 | |
| 3 | 4***Б | Крышка | |
| 4 | 4***8 | Прокладка | |
| 5 | 3***8 | Гайка | |
| 6 | 1***4 | Шайба замочная | |
| 7 | 1***3 | Кольцо замочное | |
| 8 | 4***8 | Болт | |
| 9 | 2***8 | Пресс-масленка | |
| 10 | 3***4 | Гайка | |
| 11 | 2***2 | Шплинт | |
| 12 | 2***8 | Болт М8х12 | |
| 13 | 2***2 | Шайба 8 | |
| 14 | 1***4 | Крышка | |
| 15 | 1***5 | Прокладка | |
| 16 | 1***9 | Шкворень | |
| 17 | 1***6 | Втулка | |
| 18 | 1***5 | Клин | |
| 18 | 4***5 | Клин стопорный | |
| 19 | 1***3 | Шайба кулака | |
| 20 | 1***2 | Шайба регулировочная | |
| 21 | 2***2 | Шайба 17 | |
| 22 | 2***8 | Гайка | |
| 23 | 4***В | Вал подвески | |
| 24 | 4***В | Опора передняя | |
| 25 | 4***7 | Втулка большая | |
| 26 | 4***В | Подшипник большой | |
| 27 | 2***8 | Пресс-масленка | |
| 28 | 4***8 | Винт стопорный | |
| 29 | 2***4 | Гайка | |
| 30 | 4***В | Плита | |
| 31 | 1***9 | Кулак поворотный правый с втулками и гайками в сборе | |
| 32 | 2***4 | Гайка | |
| 33 | 4***6 | Упор | |
| 34 | 4***В | Опора задняя | |
| 35 | 2***8 | Масленка П-А-45 | |
| 36 | 4***6 | Втулка малая | |
| 37 | 4***2 | Подшипник малый | |
| 38 | 4***1 | Втулка | |
| 39 | 4***1 | Плита | |
| 40 | 4***5 | Ось задняя | |
| 41 | 4***8 | Подушка стремянок | |
| 42 | 4***7 | Стремянка | |
| 43 | 2***8 | Гайка М12 | |
| 44 | 2***2 | Шайба 12 | |
| 45 | 4***Б | Рычаг | |
| 46 | 4***3 | Шпонка | |
| 47 | 4***7 | Кольцо опорного подшипника | |
| 48 | 1***8 | Шайба опорного подшипника | |
| 49 | 1***9 | Полукольцо сальника | |
| 50 | 1***1 | Кулак поворотный левый с втулками и гайками в сборе | |
| 51 | 1***А | Сальник в сборе | |
| 52 | 7***1 | Подшипник внутренний в сборе | |
| 53 | 4***А | Ступица | |
| 54 | 7***К | Подшипник наружный в сборе | |
| 55 | 1***0 | Гайка-шайба цапфы |
