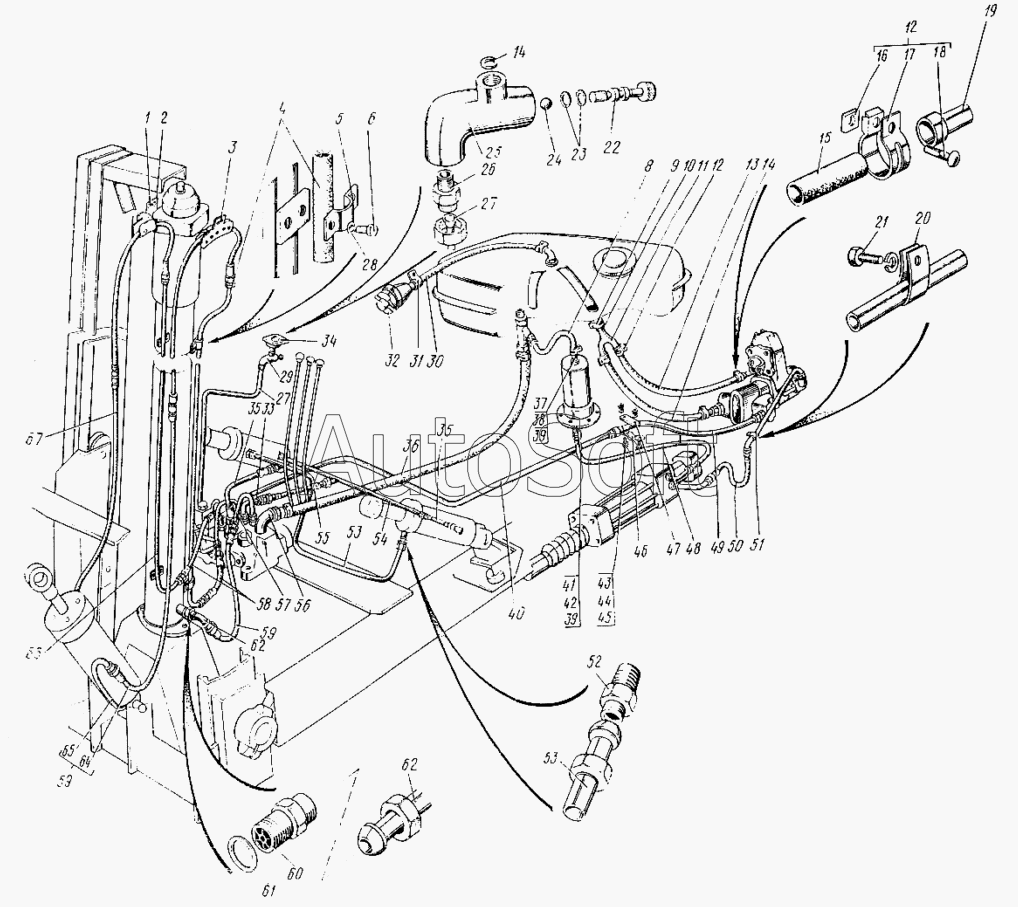

Каталог запасных частей к технике: ЛЗА 4043М (2006). Гидропроводы погрузчика 4043М
49
59
59
59
59
58
57
55
54
53
53
52
51
60
48
47
46
45
44
43
42
41
40
39
39
65
64
63
62
62
61
10
19
18
17
16
15
14
14
13
12
12
11
20
9
8
6
5
4
3
2
29
38
37
36
35
35
34
33
32
31
30
1
28
27
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201454-П4 | 2***4 | Болт | |
| 252135-П2 | 2***2 | Шайба 8 | |
| 252135-П2 | 2***2 | Шайба 8 | |
| 4014П-4617110 | 4***0 | Гидропровод цилиндра подъема | |
| 4030-4617401 | 4***1 | Хомутик | |
| 4043М-46177 | 4***7 | Гидропровод левый от распределителя к гидропроводу ковша | |
| 4045-4617431 | 4***1 | Хомутик | |
| 4045М-46172 | 4***2 | Гидропровод от насоса к гидроусилителю | |
| 4045М-4617492-Ш | 4***Ш | Трубка цилиндра ковша верхняя | |
| 4045М-46175 | 4***5 | Гидропровод соединения цилиндров наклона задний | |
| 4045М-46178 | 4***8 | Гидропровод цилиндра ковша правый | |
| НА-322/1 | Н***1 | Клапан | |
| НА-323/1 | Н***1 | Корпус клапана | |
| 1 | 2***4 | Болт | |
| 2 | 4***Б | Сектор правый | |
| 3 | 4***Б | Сектор левый | |
| 4 | 4***Ш | Трубка промежуточная левая | |
| 5 | 4***Б | Хомутик | |
| 6 | 2***4 | Болт | |
| 7 | 4***3 | Прокладка манометра | |
| 8 | Н***3 | Рукав | |
| 9 | 4***8 | Хомутик | |
| 10 | 1***9 | Шланг | |
| 11 | 4***В | Тройник | |
| 12 | 4***8 | Хомутик | |
| 13 | Н***3 | Рукав | |
| 14 | Н***8 | Рукав | |
| 15 | Н***3 | Рукав | |
| 16 | 2***8 | Гайка | |
| 17 | 4***9 | Хомутик | |
| 18 | 2***8 | Винт | |
| 19 | 4***0 | Труба | |
| 20 | 4***1 | Хомутик | |
| 21 | 2***9 | Болт М10х20 | |
| 22 | 4***9 | Винт запорный | |
| 23 | [***] | Кольцо Н2-0х7-2 ГОСТ18829-73 | |
| 24 | 3***П | Шарик | |
| 25 | 4***0 | Корпус | |
| 26 | Н***8 | Штуцер | |
| 27 | 4***Ш | Трубка манометра | |
| 28 | 2***2 | Шайба 8 | |
| 29 | 4***5 | Кран запорный | |
| 30 | Н***3 | Рукав | |
| 31 | 4***0 | Хомутик в сборе | |
| 32 | 4***9 | Клапап-прерыватель | |
| 33 | 4***Ш | Трубка | |
| 34 | М***0 | Манометр | |
| 35 | Н***1 | Рукав | |
| 36 | Н***8 | Рукав | |
| 37 | Н***5 | Штуцер 20-36 | |
| 38 | Н***4 | Кольцо уплотнительное | |
| 39 | Н***В | Кольцо уплотнительное | |
| 40 | 4***0 | Трубка от распределителя к насосу | |
| 41 | П***2 | Штуцер 36-67 | |
| 42 | 4***3 | Кольцо | |
| 43 | 2***9 | Болт М8х25 | |
| 44 | 2***С | Шайба 8 | |
| 45 | 2***9 | Гайка М8 | |
| 46 | 4***1 | Хомутик | |
| 47 | 4***5 | Прокладка | |
| 48 | Н***3 | Рукав высокого давления РВД-1012-500-Н20 в сборе | |
| 49 | 4***0 | Трубка от насоса к распределителю | |
| 51 | 4***Ш | Трубка от насоса | |
| 52 | Н***1 | Штуцер 1/2"-20 | |
| 53 | 4***Ш | Трубка передняя | |
| 54 | 4***Ш | Трубка задняя | |
| 55 | Н***1 | Рукав | |
| 57 | 4***Ш | Трубка промежуточная | |
| 58 | Н***2 | Рукав в сборе | |
| 59 | Н***2 | Рукав в сборе | |
| 59 | Н***4 | Рукав в сборе | |
| 60 | Н***3 | Клапан обратный | |
| 61 | 4***9 | Кольцо уплотнительное | |
| 62 | 4***Ш | Трубка | |
| 63 | 4***9 | Гидропровод цилиндра ковша левый | |
| 64 | Н***5 | Рукав | |
| 65 | 4***Ш | Трубка цилиндра ковша нижняя |
