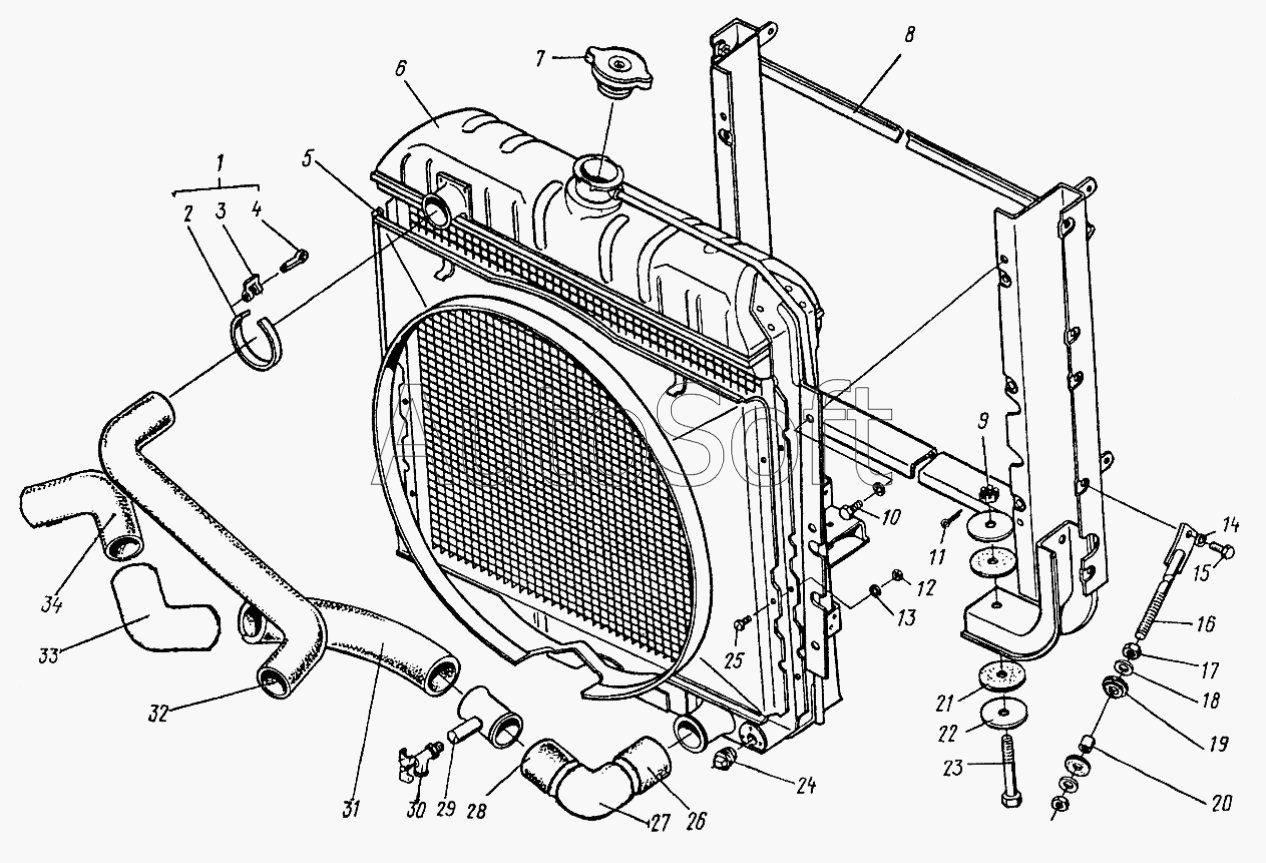

Каталог запасных частей к технике: ЛЗА 40810 (2006). Радиатор 40810-1300
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Хомут в сборе | |
| 2 | 4***8 | Лента стяжная | |
| 3 | 4***7 | Пряжка хомута | |
| 4 | 2***9 | Шплинт 6,3х20 | |
| 5 | 4***0 | Кожух вентилятора в сборе | |
| 6 | 5***0 | Радиатор в сборе | |
| 7 | 5***0 | Пробка радиатора | |
| 8 | 4***0 | Рамка радиатора | |
| 9 | 2***9 | Гайка М12 | |
| 10 | 2***9 | Болт М8х16 | |
| 11 | 2***9 | Шплинт 3,2х20 | |
| 12 | 2***9 | Гайка М6 | |
| 13 | 2***9 | Шайба 6 | |
| 14 | 2***9 | Шайба 8 | |
| 15 | 2***9 | Болт М8х22 | |
| 16 | 4***5 | Тяга | |
| 17 | 2***9 | Гайка М10 | |
| 18 | 2***9 | Шайба 10 | |
| 19 | 4***1 | Прокладка | |
| 20 | 2***5 | Втулка | |
| 21 | 8***0 | Прокладка | |
| 22 | 2***9 | Шайба 12,5 | |
| 23 | 4***5 | Болт 2М12х1,25х45 | |
| 24 | 2***9 | Пробка КГ 1/4" | |
| 25 | 2***9 | Болт М6х12 | |
| 26 | 4***0 | Шланг | |
| 27 | 4***5 | Угольник | |
| 28 | 4***8 | Шланг отводящий | |
| 29 | 4***0 | Труба отводящая | |
| 30 | 4***0 | Кран | |
| 31 | 5***0 | Шланг отводящий | |
| 32 | 4***0 | Шланг подводящий | |
| 33 | 4***0 | Угольник | |
| 34 | 4***2 | Шланг отводящий |
