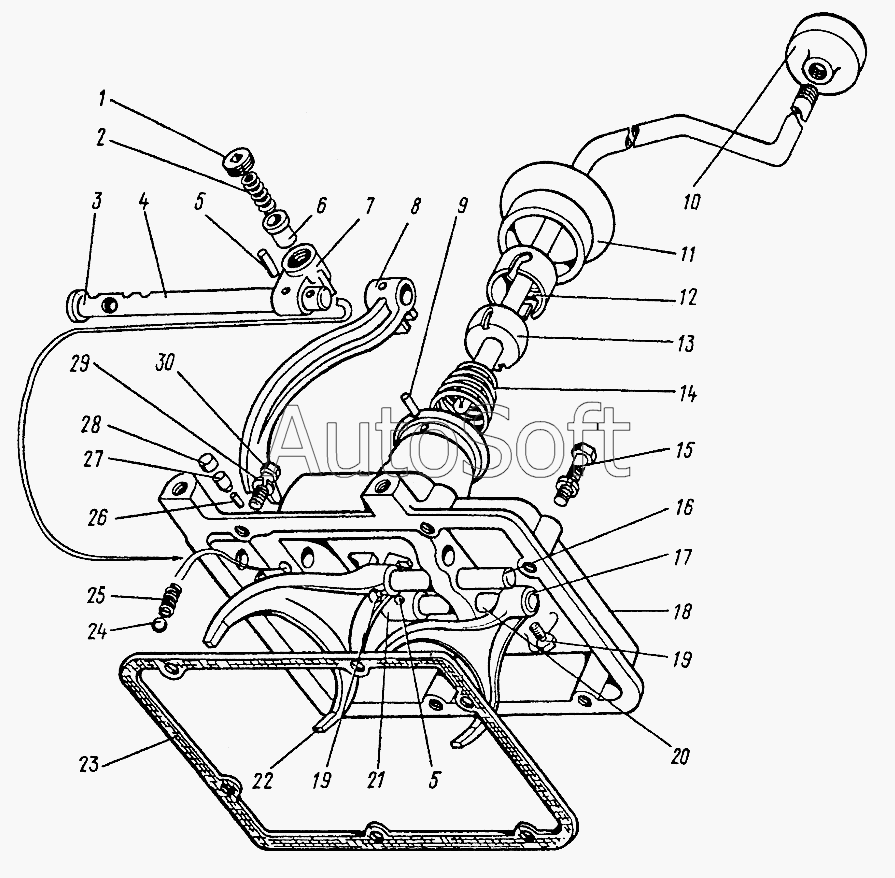

Каталог запасных частей к технике: ЛЗА 40810 (2006). Механизм переключения передач 40811-1702
16
18
30
29
28
27
26
25
24
23
22
21
20
19
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Стопор пружины | |
| 2 | 5***8 | Пружина предохранителя | |
| 3 | 2***П | Заглушка | |
| 4 | 5***Б | Шток переключения заднего хода | |
| 5 | 2***8 | Штифт 5х25 | |
| 6 | 5***7 | Предохранитель включения заднего хода | |
| 7 | 5***1 | Головка штока заднего хода | |
| 8 | 5***2 | Вилка включения заднего хода | |
| 9 | 2***8 | Штифт 6х16 | |
| 10 | 5***8 | Рукоятка | |
| 11 | 4***8 | Колпак защитный | |
| 12 | 4***6 | Колпак рычага | |
| 13 | 4***4 | Рычаг переключения передач | |
| 14 | 4***2 | Пружина рычага | |
| 15 | 2***8 | Болт М10х45 | |
| 16 | 5***1 | Шток переключения третьей и четвертой передач | |
| 17 | 5***2 | Вилка переключения первой и второй передач | |
| 18 | 5***2 | Крышка верхняя коробки передач в сборе | |
| 18 | 5***2 | Крышка верхняя коробки передач | |
| 19 | 2***П | Винт стопорный | |
| 20 | 5***0 | Шток переключения первой и второй передач | |
| 21 | 5***1 | Головка штока переключения первой и второй передач | |
| 22 | 5***2 | Вилка переключения третьей и четвертой передач | |
| 23 | 5***6 | Прокладка верхней крышки | |
| 24 | 2***П | Шарик стопорный | |
| 25 | А***4 | Пружина фиксатора | |
| 26 | 5***5 | Палец стопорный | |
| 27 | 5***0 | Плунжер стопорный | |
| 28 | 5***1 | Заглушка | |
| 29 | 2***2 | Шайба 10 | |
| 30 | 2***8 | Болт М10х25 |
