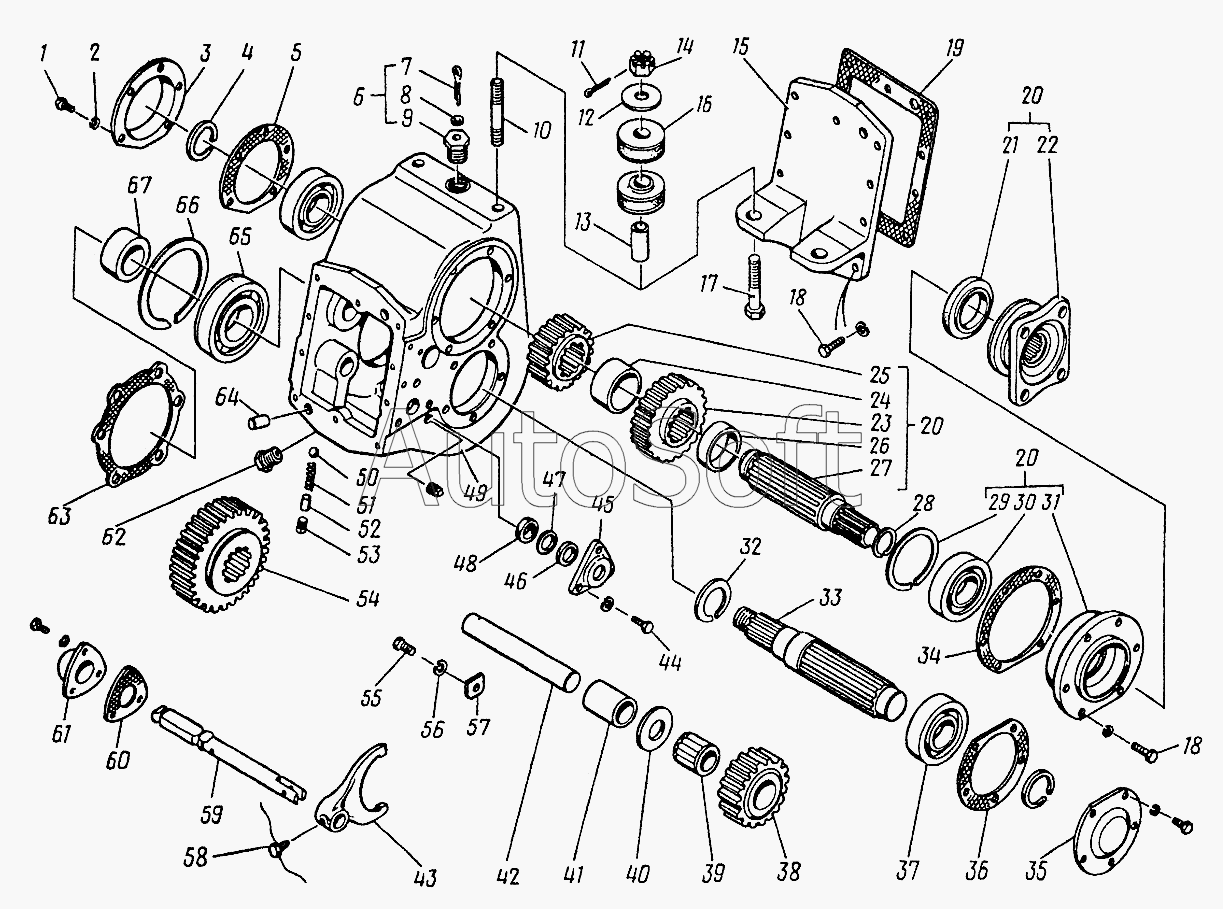

Каталог запасных частей к технике: ЛЗА 40810 (2006). Механизм обратного хода 40810-1706
43
51
50
49
48
47
46
45
44
52
42
41
40
39
38
37
36
60
40810-1706010
67
66
65
64
63
62
61
35
59
58
57
56
55
54
53
9
17
16
15
14
13
12
11
10
18
18
8
7
6
5
4
3
2
26
34
33
32
31
30
29
28
27
1
25
24
23
22
21
20
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40810-1706010 | 4***0 | Механизм обратного хода в сборе | |
| 1 | 2***9 | Болт М8х16 | |
| 2 | 2***9 | Шайба 8 | |
| 3 | 4***9 | Крышка | |
| 4 | 4***3 | Кольцо стопорное | |
| 5 | 4***0 | Прокладка | |
| 6 | 4***1 | Пробка-отдушина в сборе | |
| 7 | 2***9 | Шплинт | |
| 8 | 2***9 | Шайба 4 | |
| 9 | 4***1 | Пробка | |
| 10 | 2***9 | Шпилька М16х1,5х68 | |
| 11 | 2***9 | Шплинт 3,2х32 | |
| 12 | 4***1 | Шайба | |
| 13 | 4***0 | Втулка распорная | |
| 14 | 2***9 | Гайка М16х1,5 | |
| 15 | 4***0 | Крышка люка | |
| 16 | 1***8 | Подушка подвески | |
| 17 | 2***9 | Болт М16х1,5х80 | |
| 18 | 2***9 | Болт М8х28 | |
| 19 | 4***8 | Прокладка | |
| 20 | 4***0 | Вал ведущий в сборе | |
| 21 | 5***4 | Сальник в сборе | |
| 22 | 4***7 | Фланец в сборе | |
| 23 | 4***5 | Шестерня малая | |
| 24 | 4***3 | Втулка | |
| 25 | 4***2 | Шестерня большая | |
| 26 | 4***4 | Втулка | |
| 27 | 4***0 | Вал ведущий | |
| 28 | 4***1 | Кольцо стопорное | |
| 29 | 4***2 | Кольцо стопорное | |
| 30 | 3***К | Подшипник шариковый | |
| 31 | 4***1 | Корпус | |
| 32 | 2***0 | Кольцо | |
| 33 | 4***5 | Вал ведомый | |
| 34 | 4***2 | Прокладка | |
| 35 | 4***0 | Крышка | |
| 36 | 4***2 | Прокладка | |
| 37 | 6***4 | Подшипник | |
| 38 | 4***0 | Шестерня промежуточная | |
| 39 | 6***6 | Подшипник роликовый | |
| 40 | 4***0 | Шайба упорная | |
| 41 | 4***0 | Втулка распорная | |
| 42 | 4***5 | Вал ведомый | |
| 43 | 4***0 | Вилка переключения хода | |
| 44 | 2***9 | Болт М8х25 | |
| 45 | 4***3 | Крышка штока | |
| 46 | 5***6 | Сальник штока | |
| 47 | 4***2 | Шайба | |
| 48 | 4***4 | Кольцо уплотнительное | |
| 49 | 4***5 | Картер | |
| 50 | 1***0 | Шарик | |
| 51 | 1***6 | Пружина фиксатора | |
| 52 | 4***5 | Упор пружины | |
| 53 | 2***П | Пробка | |
| 54 | 4***0 | Шестерня ведомая | |
| 55 | 2***9 | Болт М8х20 | |
| 56 | 2***9 | Шайба 10 | |
| 57 | 4***2 | Планка стопорная | |
| 58 | 4***3 | Винт стопорный | |
| 59 | 4***0 | Шток | |
| 60 | 4***1 | Прокладка | |
| 61 | 4***0 | Кожух штока | |
| 62 | 2***9 | Пробка КГ 1/2" | |
| 63 | 1***6 | Прокладка | |
| 64 | 4***Б | Штифт | |
| 65 | 5***0 | Подшипник шариковый | |
| 66 | 4***2 | Кольцо стопорное | |
| 67 | 4***6 | Втулка распорная |
