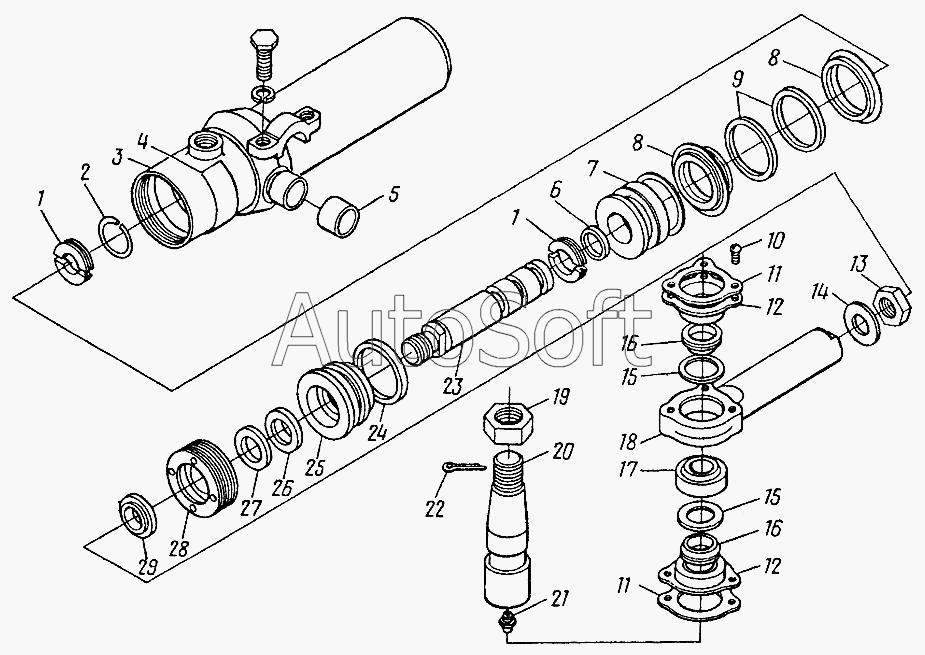

Каталог запасных частей к технике: ЛЗА 40810 (2006). Гидроцилиндр 4085-3429-10
16
16
4085-3429010-10
29
28
27
26
25
24
23
22
21
20
19
18
17
1
1
15
15
14
13
12
12
11
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4085-3429010-10 | 4***0 | Гидроцилиндр | |
| 1 | 4***0 | Полукольцо | |
| 2 | 4***0 | Кольцо стопорное | |
| 3 | 4***0 | Корпус | |
| 4 | 4***0 | Табличка | |
| 5 | 4***6 | Втулка | |
| 6 | 0***2 | Кольцо | |
| 7 | 4***0 | Поршень | |
| 8 | М***5 | Манжета 63х48-5 | |
| 9 | 1***1 | Кольцо | |
| 10 | 2***9 | Винт М5х8 | |
| 11 | 4***0 | Шайба | |
| 12 | 4***0 | Уплотнитель | |
| 13 | 3***П | Гайка М24х1,5 | |
| 14 | 4***0 | Шайба стопорная | |
| 15 | 4***0 | Кольцо | |
| 16 | 4***0 | Втулка | |
| 17 | Ш***0 | Подшипник | |
| 18 | 4***0 | Головка | |
| 19 | 2***9 | Гайка М20х1,5 | |
| 20 | 4***5 | Палец | |
| 21 | 2***9 | Масленка I-А1 | |
| 22 | 2***9 | Шплинт 4х40 | |
| 23 | 4***0 | Шток | |
| 24 | 0***2 | Кольцо | |
| 25 | 4***0 | Крышка | |
| 26 | М***5 | Манжета 38х28-5 | |
| 27 | 2***1 | Кольцо защитное | |
| 28 | 4***0 | Гайка | |
| 29 | 4***0 | Грязесъемник |
