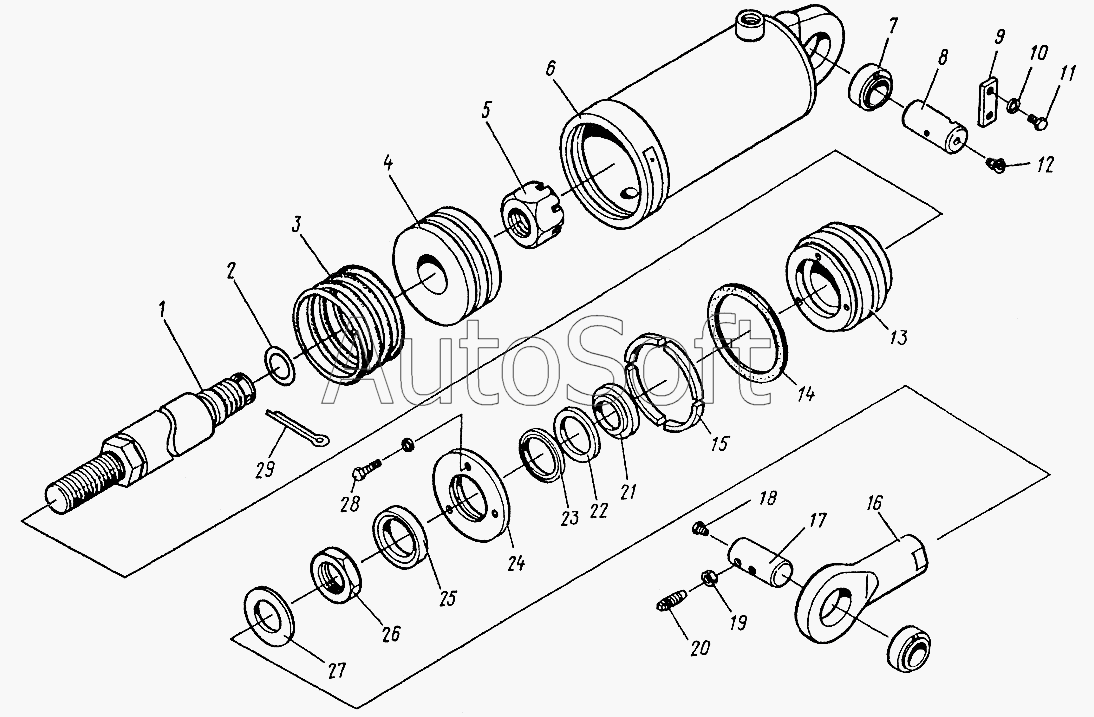

Каталог запасных частей к технике: ЛЗА 40810 (2006). Гидроцилиндр наклона 4081-4614
16
4081-4614010
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4081-4614010 | 4***0 | Гидроцилиндр наклона в сборе | |
| 1 | 4***0 | Шток | |
| 2 | 0***2 | Кольцо | |
| 3 | 4***0 | Шайба защитная | |
| 4 | 4***2 | Поршень | |
| 5 | 2***9 | Гайка М30х2 | |
| 6 | 4***0 | Корпус | |
| 7 | Ш***5 | Подшипник | |
| 8 | 4***6 | Палец | |
| 9 | 4***0 | Планка стопорная | |
| 10 | 2***9 | Шайба 10 | |
| 11 | 2***9 | Болт М10х12 | |
| 12 | 2***9 | Масленка П-А-90 | |
| 13 | 4***0 | Крышка | |
| 14 | 1***2 | Кольцо | |
| 15 | 4***5 | Сектор | |
| 16 | 4***8 | Головка | |
| 17 | 4***2 | Палец | |
| 18 | 2***9 | Масленка I-А1 | |
| 19 | 2***9 | Гайка М12х1,25 | |
| 20 | 4***4 | Винт стопорный | |
| 21 | 4***5 | Манжетодержатель | |
| 22 | 1***6 | Манжета | |
| 23 | 4***2 | Кольцо защитное | |
| 24 | 4***0 | Фланец упорный | |
| 25 | 4***0 | Грязесъемник | |
| 26 | 4***7 | Гайка | |
| 27 | 4***2 | Шайба стопорная | |
| 28 | 2***9 | Болт М10х35 | |
| 29 | 2***9 | Шплинт 6,3х80 |
