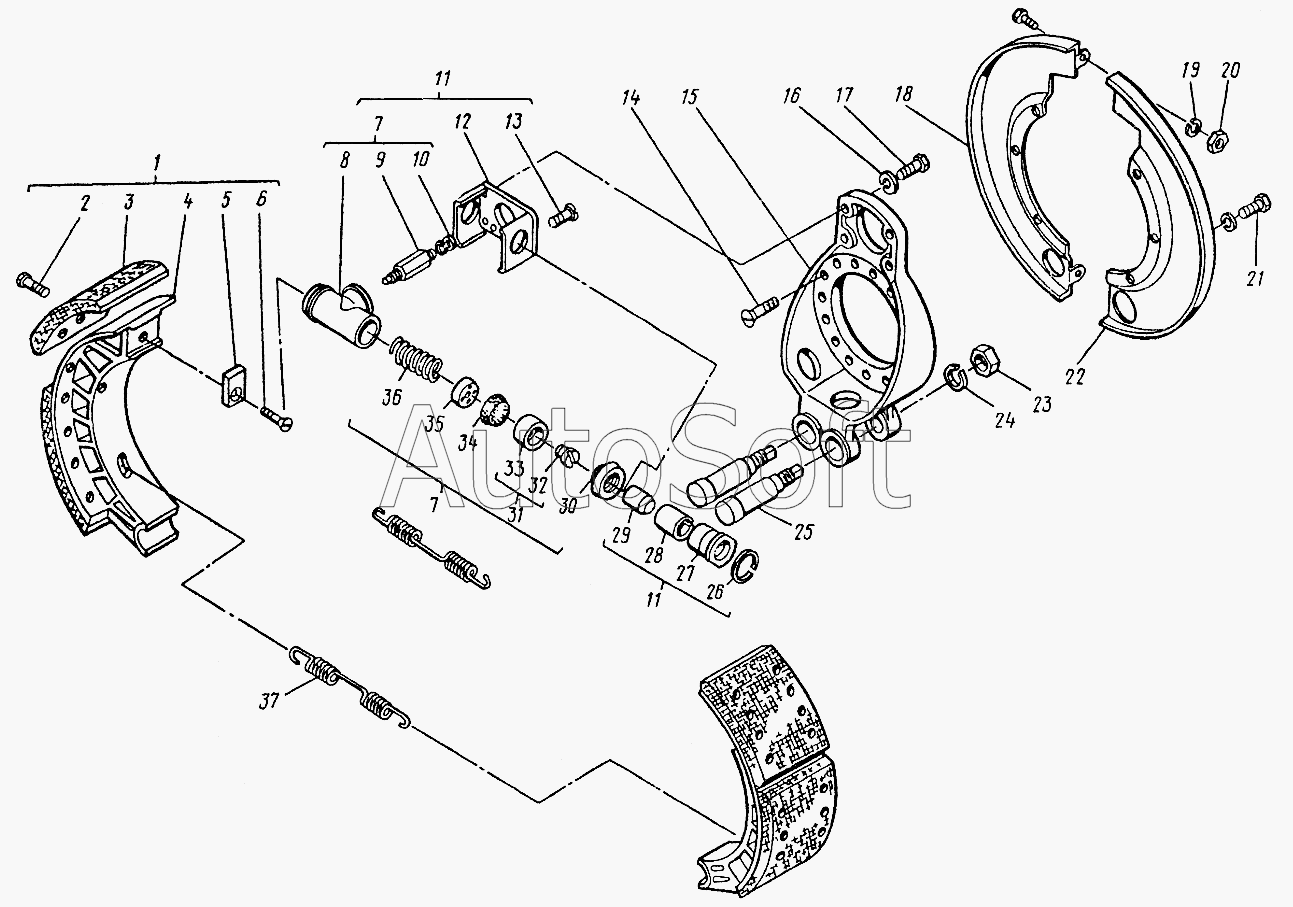

Каталог запасных частей к технике: ЛЗА 40810 (2006). Тормоза рабочие 4014М-3501-10
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
7
8
9
1
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Колодка в сборе | |
| 2 | 2***П | Заклепка | |
| 3 | 1***В | Накладка фрикционная | |
| 4 | В***0 | Колодка | |
| 5 | 4***1 | Упор | |
| 6 | 2***9 | Винт М8х25 | |
| 7 | 5***0 | Цилиндр колесный | |
| 8 | 5***6 | Цилиндр | |
| 9 | 4***1 | Клапан перепускной | |
| 10 | 1***9 | Колпачок | |
| 11 | 4***6 | Цилиндр с переходником в сборе | |
| 12 | 4***0 | Кронштейн | |
| 13 | 2***9 | Винт М10х20 | |
| 14 | 2***П | Заклепка | |
| 15 | 1***4 | Суппорт | |
| 16 | 2***9 | Шайба 10 | |
| 17 | 2***9 | Болт М10х35 | |
| 18 | 1***Б | Щиток левый | |
| 19 | 2***9 | Шайба 8 | |
| 20 | 2***9 | Гайка М8 | |
| 21 | 2***8 | Болт М8х12 | |
| 22 | 1***Б | Щиток правый | |
| 23 | 2***9 | Гайка | |
| 24 | 2***9 | Шайба 20 | |
| 25 | 1***2 | Ось | |
| 26 | 1***2 | Кольцо | |
| 27 | 4***8 | Втулка | |
| 28 | 4***0 | Кольцо разжимное | |
| 29 | 4***0 | Стержень | |
| 30 | 5***8 | Колпак | |
| 31 | 5***А | Поршень в сборе | |
| 32 | 5***4 | Стержень упорный | |
| 33 | 5***А | Поршень | |
| 34 | 5***1 | Манжета | |
| 35 | 5***2 | Чашка | |
| 36 | 5***3 | Пружина | |
| 37 | 1***5 | Пружина оттяжная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
