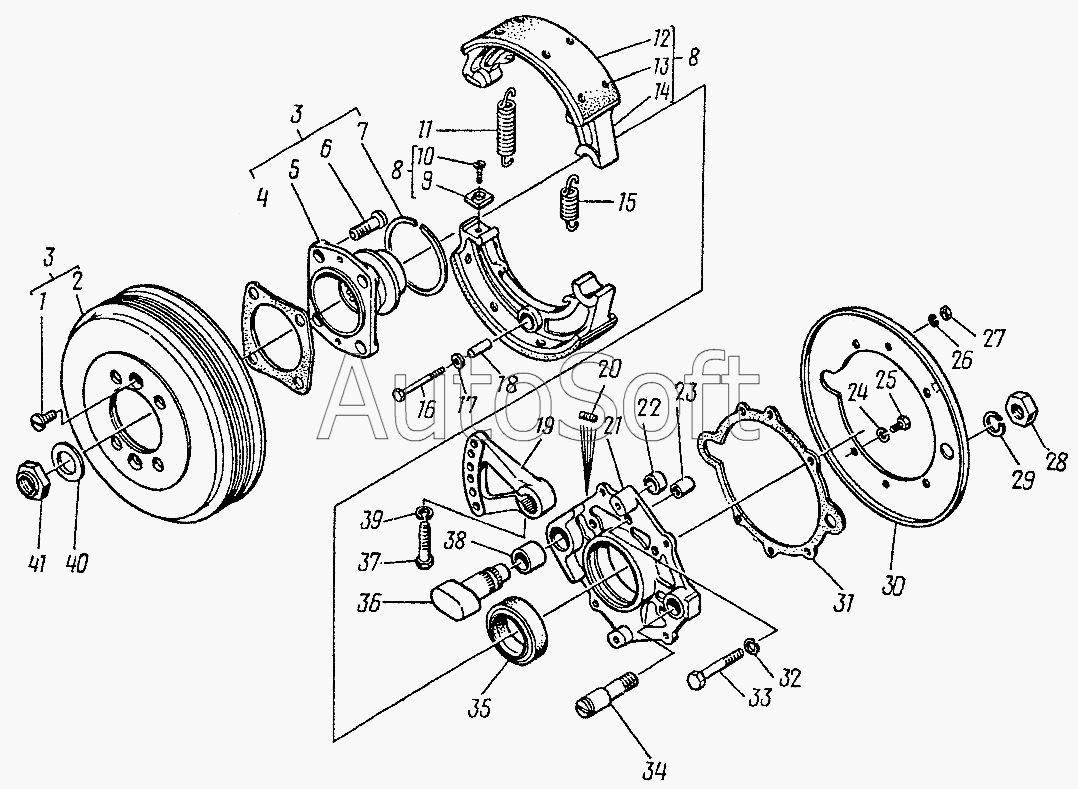

Каталог запасных частей к технике: ЛЗА 40810 (2006). Тормоз центральный 40810-3507
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014-3507010 | 4***0 | Тормоз стояночный в сборе | |
| 1 | 2***8 | Винт М8х20 | |
| 2 | 1***2 | Барабан стояночного тормоза | |
| 3 | 1***0 | Барабан стояночного тормоза с фланцем в сборе | |
| 4 | 1***9 | Прокладка | |
| 5 | 1***7 | Фланец в сборе | |
| 6 | 1***3 | Болт | |
| 7 | 3***П | Кольцо стопорное | |
| 8 | 1***5 | Колодка в сборе | |
| 9 | 1***4 | Сухарь | |
| 10 | 2***8 | Винт М6х25 | |
| 11 | 1***8 | Пружина оттяжная большая | |
| 12 | 1***0 | Накладка фрикционная | |
| 13 | 3***П | Заклепка | |
| 14 | 1***9 | Колодка | |
| 15 | 1***3 | Пружина оттяжная малая | |
| 16 | 2***8 | Болт М6х70 | |
| 17 | 3***8 | Шайба | |
| 18 | 1***3 | Трубка дистанционная | |
| 19 | 1***8 | Рычаг регулировочный | |
| 20 | 4***5 | Шпилька установочная | |
| 21 | 1***0 | Кронштейн | |
| 22 | 1***9 | Втулка малая | |
| 23 | 4***6 | Втулка | |
| 24 | 2***2 | Шайба 8 | |
| 25 | 2***8 | Болт М8х16 | |
| 26 | 2***2 | Шайба 6 | |
| 27 | 2***8 | Гайка М6 | |
| 28 | 2***8 | Гайка М18 | |
| 29 | 2***2 | Шайба 18 | |
| 30 | 1***1 | Щиток | |
| 31 | 1***3 | Прокладка | |
| 32 | 2***9 | Шайба 10 | |
| 33 | 2***9 | Болт М10х70 | |
| 34 | 1***2 | Ось | |
| 35 | 3***П | Сальник в сбора | |
| 36 | 1***0 | Кулак разжимной | |
| 37 | 2***8 | Болт М12х50 | |
| 38 | 1***6 | Втулка большая | |
| 39 | 2***2 | Шайба 12 | |
| 40 | 4***6 | Шайба | |
| 41 | 4***1 | Гайка |
