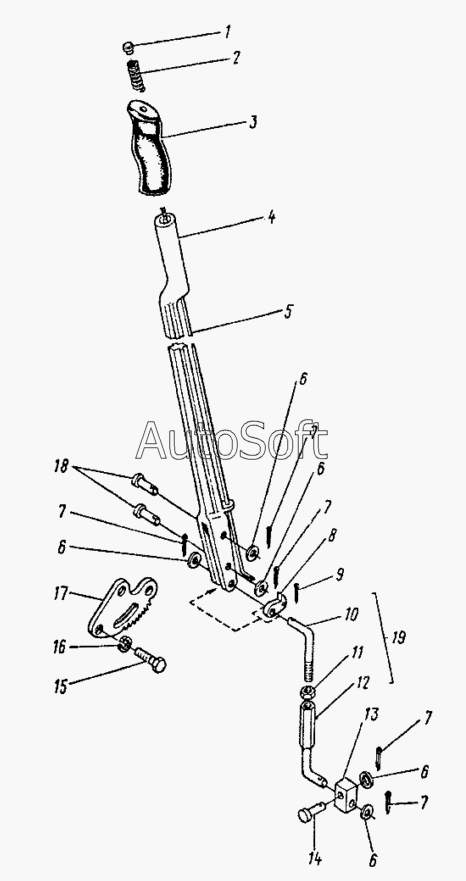

Каталог запасных частей к технике: ЛЗА 40810 (2006). Привод центрального тормоза 4081-3508-10
11
19
18
17
16
15
14
13
12
1
10
9
8
7
7
7
7
7
6
6
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4014М-3508015-10 | 4***0 | Рычаг ручного тормоза в сборе | |
| 1 | 4***8 | Головка | |
| 2 | 4***6 | Пружина | |
| 3 | 4***6 | Рукоятка | |
| 4 | 4***1 | Рычаг | |
| 5 | 4***8 | Тяга | |
| 6 | 2***9 | Шайба 10 | |
| 7 | 2***9 | Шплинт 3,2х20 | |
| 8 | 4***0 | Собачка | |
| 9 | 2***9 | Шплинт 2х12 | |
| 10 | 4***0 | Тяга | |
| 11 | 2***9 | Гайка М10 | |
| 12 | 4***4 | Тяга с наконечником | |
| 13 | 4***5 | Сухарик | |
| 14 | 2***9 | Палец (d=10, l=38, D=14, H=3,0, l1=34, d1=3,2) | |
| 15 | 2***9 | Болт М10х35 | |
| 16 | 2***9 | Шайба 10 | |
| 17 | 4***8 | Сектор | |
| 18 | 2***9 | Палец 10х32 | |
| 19 | 4***0 | Тяга в сборе |
