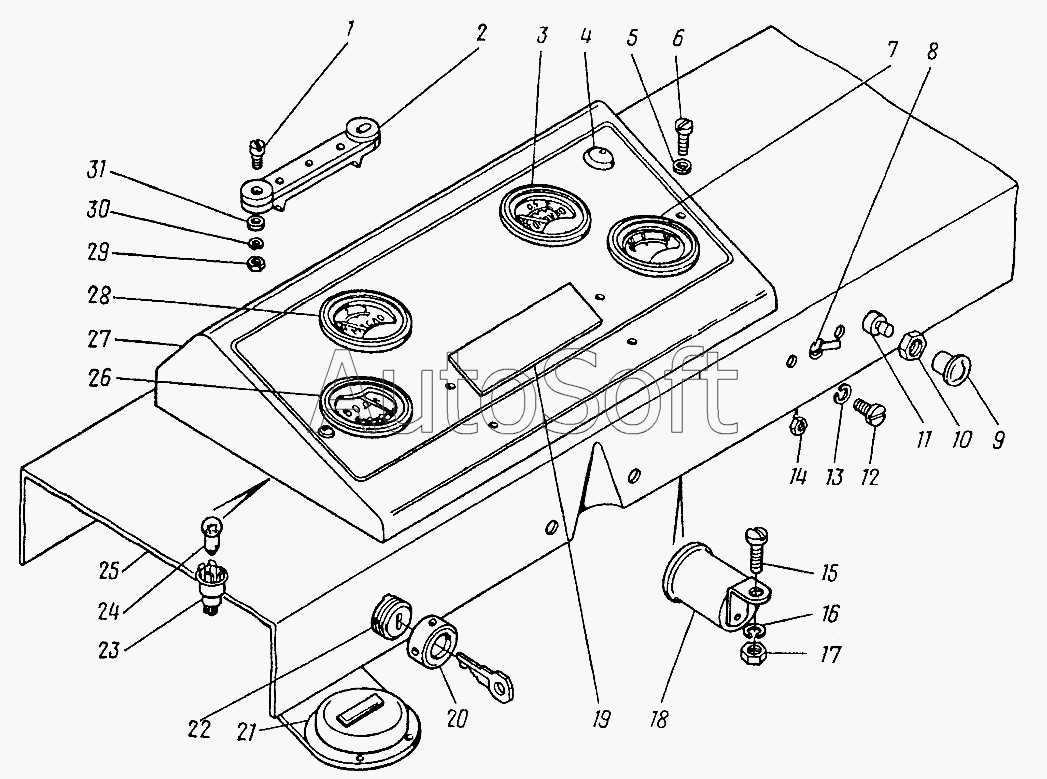

Каталог запасных частей к технике: ЛЗА 40810 (2006). Щиток приборов 40810-3805
17
40810-3805001
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 40810-3805001 | 4***1 | Щиток приборов | |
| 1 | 2***9 | Винт М5х16 | |
| 2 | 1***3 | Панель соединительная | |
| 3 | 1***6 | Указатель уровня топлива | |
| 4 | 1***3 | Фонарь контрольной лампы | |
| 5 | 2***9 | Шайба 6 | |
| 6 | 2***9 | Винт М5х12 | |
| 7 | А***А | Амперметр | |
| 8 | 4***0 | Выключатель | |
| 9 | 5***Б | Ручка в сборе | |
| 10 | 2***9 | Гайка М12х1,25 | |
| 11 | П***5 | Переключатель | |
| 12 | 2***9 | Винт М4х10 | |
| 13 | 2***9 | Шайба 4 | |
| 14 | 2***9 | Гайка М4 | |
| 15 | 2***9 | Винт М5х12 | |
| 16 | 2***9 | Шайба 6 | |
| 17 | 2***9 | Гайка М6 | |
| 18 | Р***Б | Реле-прерыватель | |
| 19 | П***0 | Блок | |
| 20 | 4***5 | Крышка | |
| 21 | С***1 | Счетчик моточасов | |
| 22 | В***6 | Включатель стартера | |
| 23 | Л***9 | Патрон лампы | |
| 24 | А***3 | Лампа освещения щитка | |
| 25 | 4***0 | Панель щитка приборов | |
| 26 | 1***7 | Указатель температуры воды | |
| 27 | 4***0 | Щиток | |
| 28 | 1***0 | Указатель давления масла | |
| 29 | 2***9 | Гайка М5 | |
| 30 | 2***9 | Шайба 5 | |
| 31 | 2***9 | Шайба 5 |
