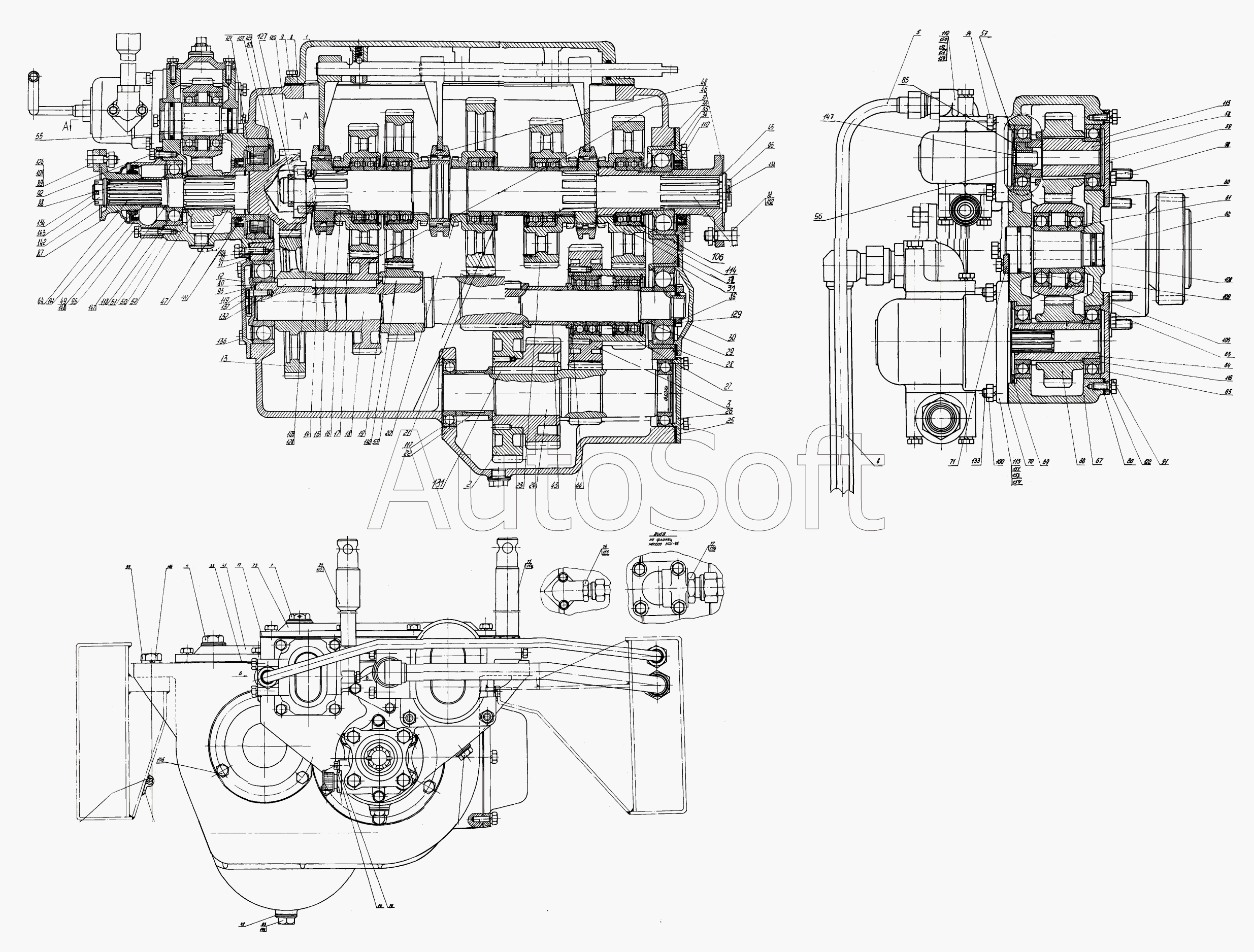

Каталог запасных частей к технике: Геомаш АЗА-3 (2010). Коробка передач
ЛБУ-03
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
36
37
39
89
92
88
87
64
64
95
93
80
80
55
52
51
50
47
129
114
106
102
110
117
130
104
141
141
131
120
127
123
107
121
124
101
134
143
142
148
147
147
118
111
119
137
132
136
136
128
103
97
56
138
86
81
96
45
48
48
46
44
43
53
133
122
113
116
105
109
108
115
158
155
155
155
152
150
112
154
153
151
100
65
63
62
61
60
59
58
57
98
94
85
91
71
70
69
68
67
66
156
156
156
83
78
77
76
75
99
74
73
72
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-03 | Л***3 | Коробка передач | |
| 1 | Л***1 | Крышка | |
| 2 | Л***3 | Блок–шестерня | |
| 3 | Л***А | Блок-шестерня | |
| 4 | Л***5 | Масломер | |
| 5 | Л***7 | Трубопровод | |
| 6 | Л***8 | Трубопровод | |
| 7 | Л***8 | Пробка М27х1,5 | |
| 8 | Л***1 | Прокладка | |
| 9 | Л***2 | Корпус | |
| 11 | Л***4 | Прокладка | |
| 12 | Л***А | Фланец | |
| 13 | Л***6 | Шестерня | |
| 14 | Л***7 | Муфта переключения | |
| 15 | Л***8 | Каретка | |
| 16 | Л***9 | Втулка | |
| 17 | Л***0 | Шестерня | |
| 18 | Л***Б | Вал-шестерня | |
| 19 | Л***2 | Шестерня | |
| 20 | Л***3 | Шестерня | |
| 21 | Л***4 | Втулка | |
| 22 | Л***5 | Втулка | |
| 23 | Л***6 | Шестерня | |
| 24 | Л***7 | Вал–шестерня | |
| 25 | Л***8 | Прокладка | |
| 26 | Л***9 | Фланец | |
| 27 | Л***0 | Втулка | |
| 28 | Л***1 | Стакан | |
| 29 | Л***2 | Втулка | |
| 30 | Л***3 | Фланец | |
| 31 | Л***4 | Прокладка | |
| 32 | Л***5 | Шестерня | |
| 33 | Л***6 | Вал–шестерня | |
| 34 | Л***8 | Фланец | |
| 35 | Л***9 | Прокладка | |
| 36 | Л***0 | Втулка | |
| 37 | Л***2 | Шестерня | |
| 39 | Л***4 | Прокладка | |
| 40 | Л***5 | Прокладка | |
| 41 | Л***2 | Крышка | |
| 43 | Л***2 | Полукольцо | |
| 44 | Л***3 | Втулка | |
| 45 | Л***7 | Шайба | |
| 46 | Л***2 | Фланец | |
| 47 | Л***7 | Втулка | |
| 48 | Л***9 | Втулка | |
| 50 | Л***7 | Втулка | |
| 51 | Л***8 | Прокладка | |
| 52 | Л***9 | Шестерня | |
| 53 | Л***0 | Шестерня | |
| 55 | Л***2 | Прокладка | |
| 56 | Л***3 | Прокладка | |
| 57 | Л***4 | Втулка | |
| 58 | Л***Б | Вал | |
| 59 | Л***7 | Фланец | |
| 60 | Л***8 | Прокладка | |
| 61 | Л***9 | Втулка | |
| 62 | Л***А | Вал | |
| 63 | Л***1 | Шестерня | |
| 64 | Л***Б | Вал | |
| 65 | Л***3 | Фланец | |
| 66 | Л***4 | Прокладка | |
| 67 | Л***Б | Корпус | |
| 68 | Л***6 | Шестерня | |
| 69 | Л***7 | Кольцо | |
| 70 | Л***8 | Прокладка | |
| 71 | Л***А | Планка | |
| 72 | Л***0 | Прокладка | |
| 73 | Л***6 | Крышка | |
| 74 | Л***2 | Штуцер | |
| 75 | Л***3 | Штуцер | |
| 76 | Л***4 | Штуцер | |
| 77 | Л***5 | Штуцер | |
| 78 | Л***6 | Стопор | |
| 80 | Л***2 | Шайба | |
| 81 | Л***3 | Болт | |
| 83 | Л***7 | Пробка М22х1,5 | |
| 85 | Л***1 | Крестовина | |
| 86 | Л***0 | Гайка круглая | |
| 87 | Л***6 | Муфта в сборе | |
| 88 | Л***2 | Кольцо | |
| 89 | Л***5 | Болт | |
| 91 | Б***9 | Болт М8х20.56.09 | |
| 92 | Б***9 | Болт М8х25.56.09 | |
| 93 | Б***9 | Болт III М8х25.56.09 | |
| 94 | Б***9 | Болт М8х35.56.09 | |
| 95 | Б***9 | Болт М8х45.56.09 | |
| 96 | Б***9 | Болт III М10х25.56.09 | |
| 97 | [***] | Болт М10-6gх30.58.019 ГОСТ7798-70 | |
| 98 | Б***9 | Болт М10х50.56.09 | |
| 99 | Б***9 | Болт М16х45.56.09 | |
| 100 | Г***9 | Гайка М10.5.09 | |
| 101 | Г***9 | Гайка М12х1,25.5.09 | |
| 102 | Г***9 | Гайка М14х1,5.5.09 | |
| 103 | Л***3 | Гайка М45х1,5 | |
| 104 | К***2 | Кольцо Б72 | |
| 105 | К***0 | Кольцо Б80 | |
| 106 | К***5 | Кольцо Б95 | |
| 107 | К***0 | Кольцо Б130 | |
| 108 | К***2 | Кольцо 029-035-36-2-2 | |
| 109 | К***2 | Кольцо 042-050-46-2-2 | |
| 110 | М***1 | Манжета 1.2-65х90-1 | |
| 111 | М***1 | Манжета 1.2-70х95-1 | |
| 112 | Н***Л | Насос шестеренчат. НШ-10Л | |
| 113 | Н***Л | Насос НШ50-3-Л | |
| 114 | П***2 | Подшипник №112 | |
| 115 | П***7 | Подшипник №207 | |
| 116 | П***8 | Подшипник №208 | |
| 117 | П***0 | Подшипник №210 | |
| 118 | П***8 | Подшипник №308 | |
| 119 | П***1 | Подшипник №311 | |
| 120 | П***6 | Подшипник №2306 | |
| 121 | П***2 | Подшипник №2312 | |
| 122 | Ш***Г | Шайба 8.65Г | |
| 123 | Ш***. | Шайба 10.65Г. | |
| 124 | Ш***Г | Шайба 12.65Г | |
| 127 | К***0 | Кольцо А30 | |
| 128 | Ш***9 | Шайба 45.01.019 | |
| 129 | Ш***9 | Шайба 52-56.09 | |
| 130 | Ш***6 | Шпонка 18х11х56 | |
| 131 | Ш***5 | Шпонка 18х11х85 | |
| 132 | Ш***5 | Шпонка 18х11х145 | |
| 133 | Ш***9 | Шпилька АМ10х3012/18.56.09 | |
| 134 | Ш***1 | Шплинт 4х40-001 | |
| 136 | Б***9 | Болт М10-6gх25.58.019 | |
| 137 | [***] | Проволока ГОСТ3282-74 | |
| 138 | П***а | Проволока | |
| 141 | 5***А | Сальник в сборе | |
| 142 | 5***4 | Шайба | |
| 143 | 2***П | Гайка М22х1,5 | |
| 147 | А***3 | Втулка | |
| 148 | А***4 | Крышка | |
| 150 | Н***1 | Фланец | |
| 151 | Н***1 | Фланец | |
| 152 | Б***9 | Болт М8-6gх45.58.019 | |
| 153 | Б***9 | Болт М10-6gх25.58.019 | |
| 154 | [***] | Болт М10-6gх70.58.019 (S16) ГОСТ 7798-70 | |
| 155 | К***2 | Кольцо 017-021-25-2-2 | |
| 156 | К***2 | Кольцо 034-038-25-2-2 | |
| 158 | Ш***9 | Шайба 8.65Г.019 |
