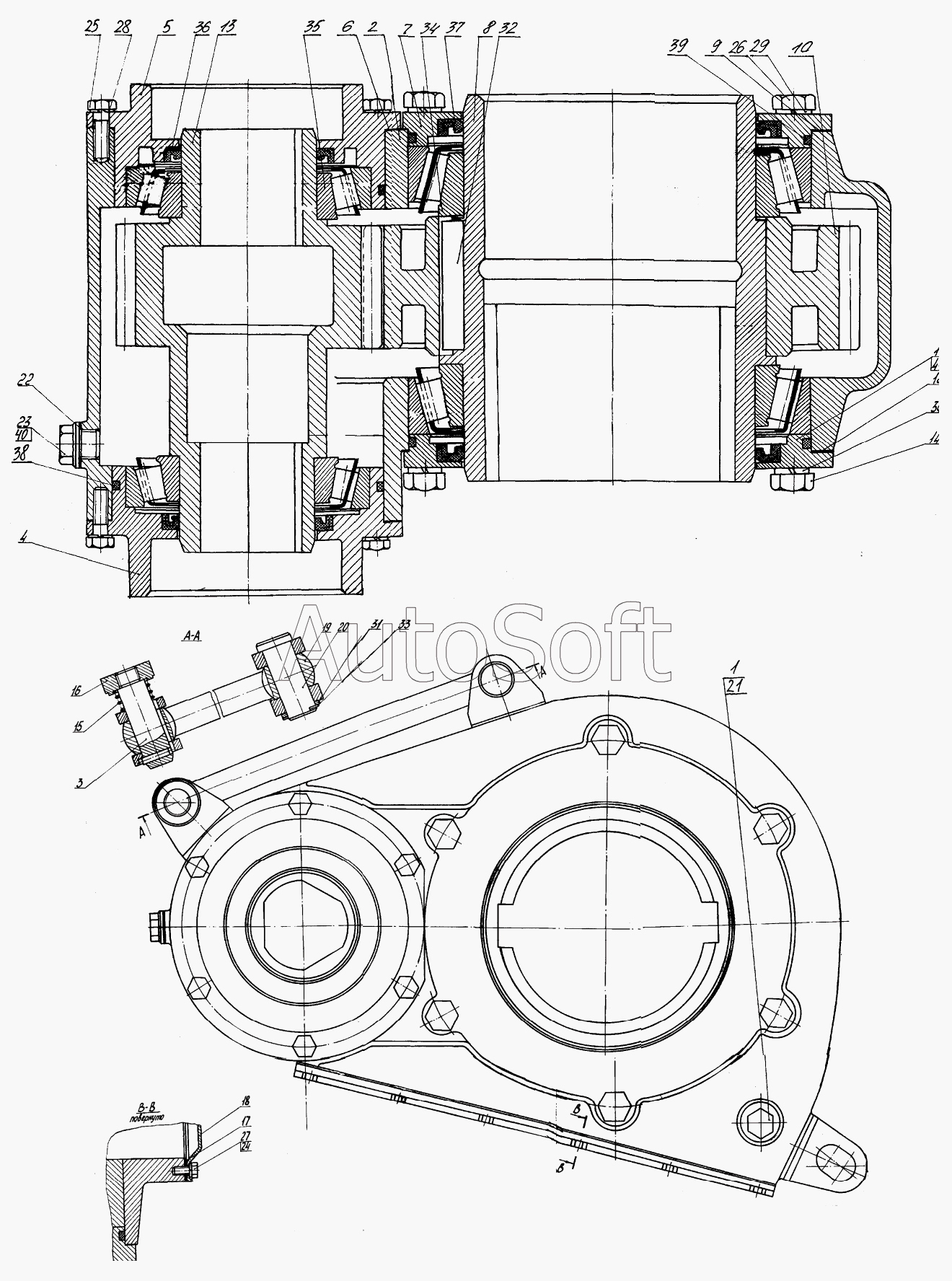

Каталог запасных частей к технике: Геомаш АЗА-3 (2010). Вращатель
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
1
2
3
4
5
6
7
8
9
10
ЛБУ-40
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛБУ-40 | Л***0 | Вращатель | |
| 1 | Л***2 | Масломер | |
| 2 | Л***А | Корпус в сборе | |
| 3 | Л***2 | Ось с фиксатором | |
| 4 | Л***1 | Стакан | |
| 5 | Л***3 | Стакан | |
| 6 | Л***4 | Прокладка | |
| 7 | Л***5 | Фланец | |
| 8 | Л***6 | Вал | |
| 9 | Л***7 | Прокладка | |
| 10 | Л***8 | Шестерня | |
| 11 | Л***9 | Фланец | |
| 12 | Л***0 | Прокладка | |
| 13 | Л***2 | Вал–шестерня | |
| 14 | Л***8 | Болт | |
| 15 | Л***0 | Пружина | |
| 16 | Л***1 | Гайка | |
| 17 | Л***2 | Прокладка | |
| 18 | Л***А | Крышка | |
| 19 | Л***9 | Тяга | |
| 20 | Л***0 | Валик | |
| 21 | Л***3 | Прокладка | |
| 22 | Л***1 | Прокладка | |
| 23 | Л***7 | Пробка М22х1,5 | |
| 24 | Б***0 | Болт М10х20 | |
| 25 | Б***5 | Болт М12х35 | |
| 26 | Б***0 | Болт М16х40 | |
| 27 | Ш***Н | Шайба пружинная 10Н | |
| 28 | Ш***Н | Шайба пружинная 12Н | |
| 29 | Ш***Н | Шайба пружинная 16Н | |
| 30 | Ш***Н | Шайба пружинная 20Н | |
| 31 | Ш***9 | Шайба 24.01.09 | |
| 32 | Ш***0 | Шпонка А36х20х90 | |
| 33 | Ш***9 | Шплинт 5х32.019 | |
| 34 | П***4 | Подшипник 2007944 | |
| 35 | П***0 | Подшипник 7220 | |
| 36 | М***1 | Манжета 1.2-100х125-1 | |
| 37 | М***1 | Манжета 1.2-220х260-1 | |
| 38 | К***2 | Кольцо 195-200-36-1-2 | |
| 39 | К***2 | Кольцо 290-300-58-1-2 | |
| 40 | П***5 | Пробка | |
| 41 | Л***1 | Фланец |
